SlimCORE™ 288F, yüksek kapasiteli ortamlarda ultra yüksek yoğunluk ve kolaylaştırılmış sonlandırma için tasarlanmış, alt birimli, LSZH dereceli bir iç mekan fiber kablosudur.
- Yirmi dört adet 12 fiber alt birim, kablo başına yirmi dört MPO konektöre doğrudan dağıtımı sağlar
- Büyük ölçekli omurga-yaprak ve yüksek yoğunluklu veri merkezi omurga kurulumları için boyutlandırılmıştır
- Özel fiber yollarında tava güzergahlı çekmeler için tasarlanmıştır
- Aramid iplik mukavemet elemanlarına sahip tamamen dielektrik yapı
- İç mekan veri merkezi ortamlarına uygun, alev geciktirici LSZH kılıf
Üstün Performans İçin Tasarlandı
Kesin Teslimat
Tedarik Kolaylaştı
Hızlı Dağıtıma Hazır
Büyümeye Hazır
Uyumluluk Garanti Edildi
SlimCORE™ 288F kablosu, omurga-yaprak çekirdek omurgası, sıra-sıra dağıtımı ve ana dağıtım çerçevesi sonlandırması dahil olmak üzere veri merkezi ve büyük ölçekli fiber agregasyon uygulamalarını destekler. Yirmi dört adet 12 fiber alt birimli yapı, tek bir kablo çekişinden birleştirilmiş MPO dağıtımını destekleyerek büyük ölçekte gereken yama yoğunluğunu sağlar.
14 mm dış çapa ve 175 kg/km nominal ağırlığa sahip olduğundan, kurulum planlı kablo tavası boyutlandırması ve çekme-gerilim yönetimi gerektirir. Konfigürasyonlar tek modlu (G.657.A1) ve çok modlu (OM3, OM4, OM5) olarak mevcuttur.
| Yapısal Detaylar | |
| Fiber Sayısı | 288 fiber (24 × 12F alt birim) |
| Fiber Kaplaması | 250µm birincil kaplama |
| Alt Birim Çapı | Nominal 2.0 mm |
| Mukavemet Elemanları | Aramid iplikler |
| Kılıf Malzemesi | Düşük Duman Sıfır Halojen (LSZH) |
| Kablo Boyutları | |
| Nominal Dış Çap | 14.0 mm |
| Nominal Ağırlık | 175 kg/km ±%10 |
| Mekanik Özellikler | |
| Maks. Çekme Yükü (Kısa Süreli) | 1320 N |
| Maks. Çekme Yükü (Uzun Süreli) | 400 N |
| Ezilme Direnci | 110 N / cm |
| Bükülme Yarıçapı (Kurulum) | 280 mm |
| Bükülme Yarıçapı (Statik) | 140 mm |
| Çevresel Özellikler | |
| Sıcaklık – Kurulum | -10°C ila +60°C |
| Sıcaklık – Çalışma | -20°C ila +70°C |
| Sıcaklık – Depolama | -40°C ila +70°C |
| Uygunluk | |
| Alev Derecesi | IEC 60332-1, IEC 60332-3-24 |
| Standartlar | IEC 60794-2-20, ISO/IEC 11801, AS/CA S008 |
| SlimCORE 288F Varyantları | |
| C-SC-S7-288-L | SlimCore Alt Birimli Kablo, Tek Modlu (G.657.A1), 288F, Sarı |
| C-SC-M3-288-L | SlimCore Alt Birimli Kablo, OM3, 288F, Turkuaz |

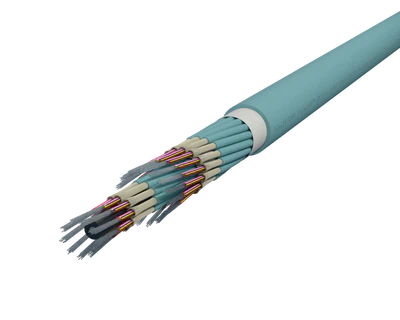

| C-SC-M4-288-L | SlimCore Alt Birimli Kablo, OM4, 288F, Turkuaz |

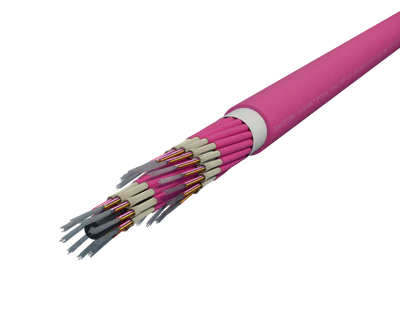

| C-SC-M4-288-L-EV | SlimCore Alt Birimli Kablo, OM4, 288F, Erika Moru |

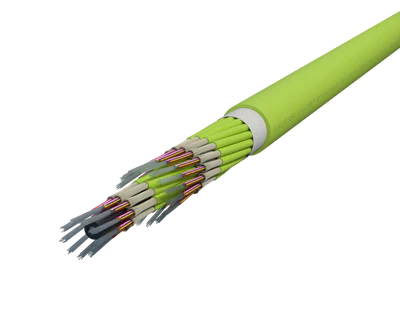

| C-SC-M5-288-L | SlimCore Alt Birimli Kablo, OM5, 288F, Misar Limonu Yeşili |
