BIF STANDARTLARI

Teknik Karşılaştırma: G.657.A1 vs. G.657.A2

10 mm veya 7.5 mm bükülme yarıçaplarının ne zaman gerekli olduğunu belirlemek için bükülmeye duyarsız fiberin (BIF) iki katmanına derinlemesine bir bakış.

G.657.A1, G.652.D’yi dar alanlarda etkileyen bükülmeye duyarlılık sorunlarını giderdiği için modern bir standart haline gelmiştir. Ancak, donanım küçüldükçe ve yama yoğunluğu arttıkça, G.657.A2, 10 mm’lik bir bükülmenin bile çok büyük olduğu ekstrem senaryolar için ortaya çıkmıştır. 10 mm (A1) ve 7.5 mm (A2) bükülme yarıçapı arasındaki farkı anlamak, fiziksel baskı altında arızalanmayacak bir ağ kurmanın anahtarıdır.

G.657.A1 (Standart BIF)

  • ✕
    Bükülme Yarıçapı: Minimum 10 mm.
  • ✕
    Uyumluluk: Eski G.652.D ana omurgaları ile mükemmel geriye dönük uyumluluk.
  • ✕
    Kullanım: Çoğu kentsel ve çok konutlu birim (MDU) dağıtımları için ‘ideal nokta’.
  • ✕
    Erişilebilirlik: Yüksek performans-maliyet oranı nedeniyle Scalefibre’ın çoğu montaj için varsayılanı.

G.657.A2 (Gelişmiş Dayanıklılık)

  • ✓
    Bükülme Yarıçapı: Minimum 7.5 mm; A1’den önemli ölçüde daha esnek.
  • ✓
    Gelişmiş Tasarım: Işık hapsi için genellikle daha agresif bir hendek profili kullanır.
  • ✓
    Kullanım: Yüksek yoğunluklu yama ve ultra kompakt müşteri tesisleri için zorunludur.
  • ✓
    Maliyet: Daha sıkı üretim toleransları ve düşük hacimler nedeniyle premium fiyatlandırma.

Hata Payı

Fiber fiziksel sınırlarına zorlandığında performans farkını görselleştirme.

25%

Daha Dar Bükülme (G.657.A2)

0.1dB

G.657.A2 Kaybı @ 10mm

100%

G.652.D Uyumlu

Premium

Maliyet Profili (G.657.A2)

ITU-T Standart Katmanları

Doğru fiber seçimi, kurulum ortamının fiziksel kısıtlamaları ile maliyet ve uyumluluğu dengeler.

GENEL STANDART

G.652.D

Sektörün Emektarı

Dağılım kaydırmalı olmayan fiber için küresel standart. 1310nm çalışma için optimize edilmiş olup, 1260nm’den 1625nm’ye kadar tam spektrum penceresine sahiptir.

  • 1310 nm'de sıfır dağılım
  • En düşük başlangıç satın alma maliyeti
  • Makro bükülmeden daha yüksek kayıp
SCALEFIBRE STANDARDI

G.657.A1

Bükülmeye Duyarsız

Bükülmeye duyarsız fiberin ilk katmanı. Dar köşelerin ve kalabalık kanalların sık olduğu kentsel dağıtım için tasarlanmıştır.

  • Minimum 10 mm bükülme yarıçapı
  • Tam geriye dönük uyumluluk
  • Arıza 'kamyon seyahatlerini' azaltır
AYRICA MEVCUTTUR

G.657.A2

Ekstrem Dayanıklılık

Müşteri tesisleri ve yüksek yoğunluklu yama uygulamaları için tasarlanmıştır. Sinyal üzerinde sıfır etkiyle kapı çerçeveleri ve duvar boşlukları etrafında yönlendirilebilir.

  • 7.5 mm bükülme yarıçapı (G.657.A2)
  • Hendek destekli ışık hapsi
  • Maksimum kurulum esnekliği

1625nm'de Makro Bükülme Kaybı (dB)

Kritik Dayanıklılık
G.657.A1 oldukça dayanıklı olsa da, G.657.A2, A1'in bozulmaya başladığı yarıçaplarda sıfıra yakın kaybı korur.

Uygulama Özellikleri

Bükülme yarıçapındaki 2.5 mm'lik farkın gerçekten önemli olduğu yerler.

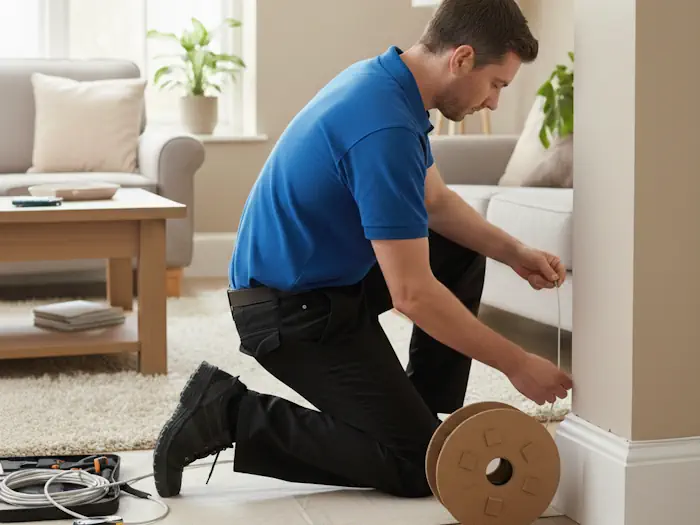

FTTH İç Tesisat
FTTH İç Tesisat

G.657.A1, sinyal kaybı olmadan köşelerden ve kanallardan geçen tipik konut içi yönlendirmeyi sorunsuz halleder.

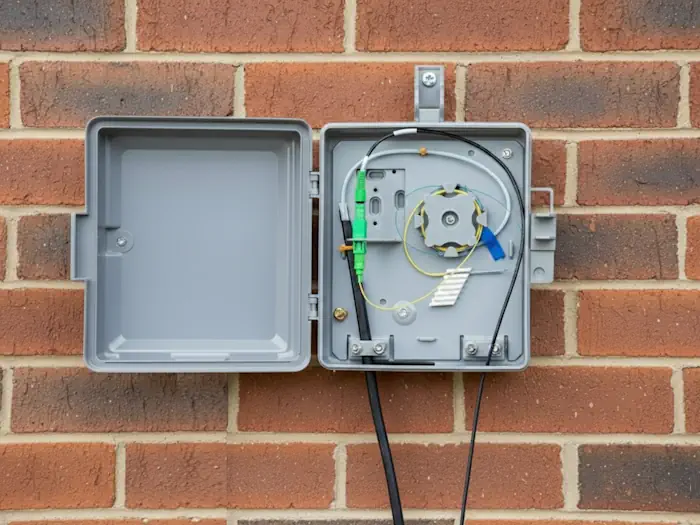

Mikro Kutular ve ONT'ler
Mikro Kutular ve ONT'ler

G.657.A2, fiber yedek kablosunun sıkıca sarıldığı ultra küçük duvar prizleri ve ONT sonlandırma kutuları için tercih edilir.

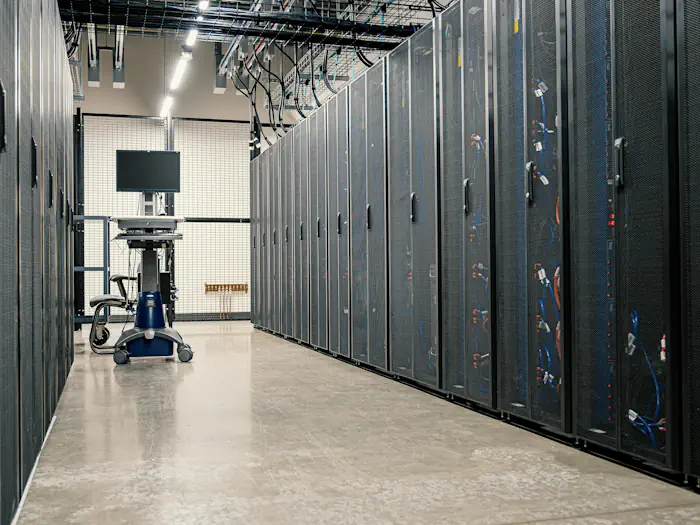

Yüksek Yoğunluklu Veri Rafları
Yüksek Yoğunluklu Veri Rafları

G.657.A2, yüksek yoğunluklu yama işlemlerinin kaçınılmaz dar kablo bükülmelerine yol açtığı 400G/800G ortamları için popülerdir.

Technical FAQ

+ Neden her şey için G.657.A2 kullanmıyoruz?
Maliyet ve gereklilik. G.657.A2 daha dayanıklı olsa da, üretimi daha pahalıdır. Ağ uygulamalarının %90’ı için G.657.A1 yeterli bükülme koruması sağlar, bu yüzden varsayılan standardımızdır.
+ G.657.A1 ve G.657.A2 arasında ekleme farkı var mıdır?
Her ikisi de Kategori A fiberlerdir ve G.652.D ile uyumlu olacak şekilde tasarlanmıştır. Ancak, G.657.A2 genellikle daha belirgin bir hendek destekli profil kullandığından, çekirdeğin doğru şekilde ortalandığından emin olmak için çekirdek hizalama ekleyicileri şiddetle tavsiye edilir.
+ 10 mm (G.657.A1) ne zaman yeterli olmaz?
Küçük form faktörlü ekleme noktaları, yüksek yoğunluklu MPO kasetleri gibi ultra kompakt donanımlarda veya tüketici evlerinde fiberi keskin mobilya/kapı çerçevelerinin etrafından yönlendirirken, G.657.A2’nin 7.5 mm yarıçapı gereklidir.
+ Peki ya G.657.B3?
G.657.B3 aşırı bir 5 mm bükülme yarıçapına izin verir, ancak genellikle G.652.D ile tam uyumlu değildir. Bu durum, ana ağa geri ekleme yapıldığında yüksek kayıplara yol açabilirken, G.657.A1 ve G.657.A2 bu kritik geriye dönük uyumluluğu korur.

Doğru Bükülmeye Duyarsız Fiberi Seçmek

ScaleFibre, performans ve değer için G.657.A1’i varsayılan olarak sunar, ancak en zorlu yüksek yoğunluklu projeleriniz için G.657.A2’yi de sağlıyoruz.
