כבלי מפצל MPO-ל-2xMPO 1:2 (כבלי Y). מפצלים כל יציאת 400G של OSFP Twin-Port 800G ל-2x 200G (NDR200), כפי שנעשה באשכולות בינה מלאכותית של NVIDIA.
- ארכיטקטורת חיווט מפצל 1:2 (8 סיבים ל-2x4 סיבים)
- מיועד ל-NVIDIA DGX H100, H200, GH200 ו-Quantum-2 (NDR) InfiniBand
- מפצל כל יציאת MPO של 400G במקלט-משדר OSFP Twin-Port 800G ל-2x 200G (NDR200)
- מחברי MPO/APC (זוויתיים) בכל הקצוות (כולל רב-אופני)
- שווה ערך ל-NVIDIA MFP7E20-Nxxx (OM4) ו-MFP7E40-Nxxx (OS2)
- אופטימלי עבור אפנון PAM4 ושלמות אות במהירות גבוהה
מתוכנן להצטיין
אספקה בוודאות
רכש פשוט ונגיש
מוכן לפריסה מהירה
מוכן לסקלביליות
ציות מובטח
כבלי מפצל MPO 1:2 ScaleFibre הם כבלי Y מהונדסים בדיוק רב, המיועדים לאשכולות מחשוב עתירי ביצועים ובינה מלאכותית מהדור הבא. הם מספקים את הקישור האופטי הקריטי בין מתגי NVIDIA DGX H100, H200, GH200 ו-Quantum-2 InfiniBand.
מכלולים אלה שווים אופטית לסדרות MFP7E20-Nxxx (רב-אופני OM4) ו-MFP7E40-Nxxx (חד-אופני). הם מתחברים ליציאת MPO יחידה במקלט-משדר OSFP Twin-Port 800G, ומפצלים את אות ה-400G לשני קישורים נפרדים של 200G (NDR200). זה מאפשר ליציאת מתג סטנדרטית של 800G לתמוך בעד ארבעה מתאמי ConnectX-7 200G.

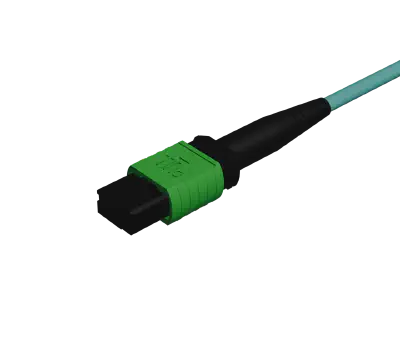

כבלים אלה כוללים מחברי MPO/APC (מגע פיזי בזווית) הן בגרסאות הרב-אופניות והן בגרסאות החד-אופניות כדי למזער את החזרת האות. הם משתמשים בסידור פינים ספציפי מסוג קרוסאובר Type-B כדי להבטיח מיפוי נתיבים נכון בין המתג למתאם.
| כללי | |
| מחבר A (מקור) | 1x MPO-12 (נקבה) ליטוש APC |
| מחבר B (מפוצל) | 2x MPO-12 (נקבה) ליטוש APC |
| קוטביות | קרוסאובר מסוג B (תקן NVIDIA) |
| ספירת סיבים | 8 סיבים בסך הכל (מתחלק ל-4+4 נתיבים פעילים) |
| מטריצת יישומים | |
| יישום 800G | 1x 800G Twin-Port OSFP (מפצל אחד לכל יציאת MPO של 400G) → 4x 200G (NDR200) |
| יישום 400G | 1x 400G (QSFP-DD/OSFP) → 2x 200G (QSFP56/QSFP112) |
| מפרט טכני | |
| זווית ליטוש המחבר | 8° APC (מגע פיזי בזווית) |
| אובדן החדרה | ≤ 0.35 dB (הפסד נמוך) |
| אובדן החזרה | ≥ 60 dB (SM), ≥ 30 dB (MM APC) |
| קוטר הכבל | 3.0 מ"מ |
| טמפרטורת הפעלה | -20°C עד +70°C |
| מפצל 1:2 תואם NVIDIA, OM4 רב-אופני, ליטוש APC. (שווה ערך ל-NVIDIA MFP7E20-Nxxx). מעטה בצבע טורקיז (Aqua). | |
| מספר חלק | אורך (מ') |
| MT-M4-R3-8-MPOFA-2MPOFA-B-0003M | 3 |
| MT-M4-R3-8-MPOFA-2MPOFA-B-0005M | 5 |
| MT-M4-R3-8-MPOFA-2MPOFA-B-0007M | 7 |
| MT-M4-R3-8-MPOFA-2MPOFA-B-0010M | 10 |
| MT-M4-R3-8-MPOFA-2MPOFA-B-0015M | 15 |
| MT-M4-R3-8-MPOFA-2MPOFA-B-0020M | 20 |
| MT-M4-R3-8-MPOFA-2MPOFA-B-0030M | 30 |
| MT-M4-R3-8-MPOFA-2MPOFA-B-0050M | 50 |

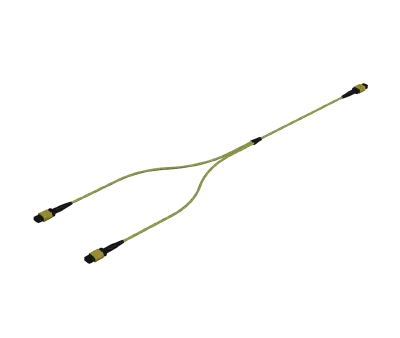

| מפצל 1:2 תואם NVIDIA, OS2 חד-אופני (G.657.A1), ליטוש APC. (שווה ערך ל-NVIDIA MFP7E40-Nxxx). מעטה צהוב. | |
| מספר חלק | אורך (מ') |
| MT-S7-R3-8-MPOF-2MPOF-B-0003M | 3 |
| MT-S7-R3-8-MPOF-2MPOF-B-0005M | 5 |
| MT-S7-R3-8-MPOF-2MPOF-B-0007M | 7 |
| MT-S7-R3-8-MPOF-2MPOF-B-0010M | 10 |
| MT-S7-R3-8-MPOF-2MPOF-B-0015M | 15 |
| MT-S7-R3-8-MPOF-2MPOF-B-0020M | 20 |
| MT-S7-R3-8-MPOF-2MPOF-B-0030M | 30 |
| MT-S7-R3-8-MPOF-2MPOF-B-0050M | 50 |
