מכלולי MPO ל-LC במצב יחיד ורב-מצב. נבדקו במפעל, קומפקטיים ואידיאליים לפריצת עמודי שדרה של MPO בצפיפות גבוהה לפורטים של מתגים או שרתים.
- מפרק את עמוד השדרה של MPO למחברים נפרדים
- תומך ב-fanouts של 8F, 12F ו-24F
- סיים את תהליך הייצור ונבדק IL/RL ב-100%
- אפשרויות מעילים בעלי דירוג LSZH ו-CPR
- אידיאלי לחיבורי משדר-מקלט, פאנל תיקון ומתגים
- מפשט את המעבר מ-MPO trunks ל-duplex ports
מהונדס כדי לעלות על
משלח בביטחון
רכש פשוט ונגיש
מוכן לפריסה מהירה
מוכן לסקלביליות
ציות מובטח
כבלי MPO מסוג fanout (breakout) מספקים מעבר חלק מכבלים בצפיפות גבוהה לממשקי ציוד. כל מכלול מסתיים במחבר ScaleFibre MPO בקצה אחד ובמחברים בודדים של LC או SC בקצה השני, מה שמאפשר חיבור ישיר למקלטים-משדרים, פאנלי תיקון או מתגים.
זמינים ב-OS2 במצב יחיד (G.657.A1) וב-OM3, OM4 או OM5 במצב רב-מצבי, מעגלי ה-fanout הללו נבדקו במפעל לאובדן חיבור (Insert Loss) ואובדן החזרה (Return Loss) כדי להבטיח ביצועים אמינים ברשתות במהירות גבוהה. נתמכים מספר סיבים של 8, 12 או 24 עם אפשרויות מעטפת הכוללות דירוגי LSZH ו-CPR עבור סביבות התקנה מגוונות.
מתוכננים עבור מרכזי נתונים, תשתיות ענן ורשתות ארגוניות, MPO fanouts מפשטים קישוריות בצפיפות גבוהה תוך שמירה על שיטות עבודה מומלצות לכבלים מובנים.
| כְּלָלִי | |
| סוגי מחברים | ScaleFibre מחבר MPO-8/12/24 (זכר/נקבה) ל-LC או מחברים אחרים (UPC/APC) USConec MTP® |
| טווח ספירת סיבים | 8, 12 או 24 סיבים |
| סוג סיב | OS2 (G.657.A1), OM3, OM4, OM5 |
| קוטביות | סוג א', ב' או ג' |
| מפרט כבל | |
| חומר הז'קט | דל עשן ללא הלוגן (LSZH), אפשרויות CPR זמינות |
| קוטר הכבל | גזע עגול 3 מ"מ, זנבות 2.0 מ"מ |
| אובדן הכנסה | LC: ממוצע של ≤0.12dB, ≤0.25dB עבור 97% (IEC 61755-1 דרגה B) MPO: ≤0.35 dB |
| אובדן תשואה | LC: ≥50dB (UPC SM), ≥60dB (APC SM), ≥30dB (MM) (IEC 61755-1 דרגה B) MPO: ≥60 dB (SM, APC), ≥30 dB (MM) |
| טמפרטורת הפעלה | -20°C עד 70°C+ |
| הַתאָמָה | TIA/EIA-568, RoHS, REACH |

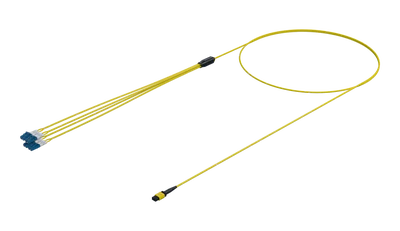

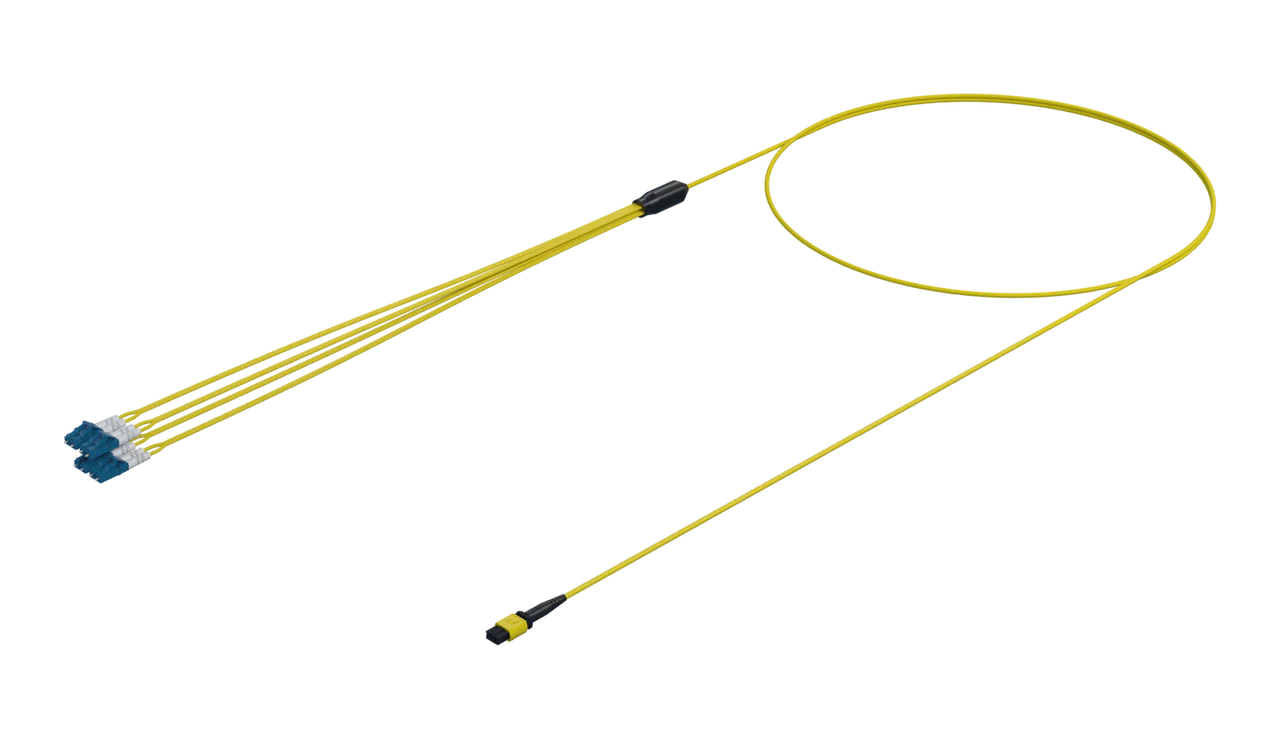

| מכלול MPO Fanout, חד-מצבי (G.657.A1), 8F, LC–MPOF, קוטביות B, LSZH, מעיל צהוב (40GBASE-PSM4 עד 4×10G SM או 100GBASE-PSM4 עד 4×25G SM) | |
| מספר חלק | אורך (מ') |
| MT-S7-R3-8-LC-MPOF-B-01M | 1 |
| MT-S7-R3-8-LC-MPOF-B-02M | 2 |
| MT-S7-R3-8-LC-MPOF-B-03M | 3 |
| MT-S7-R3-8-LC-MPOF-B-05M | 5 |
| MT-S7-R3-8-LC-MPOF-B-10M | 10 |
| MT-S7-R3-8-LC-MPOF-B-15M | 15 |
| MT-S7-R3-8-LC-MPOF-B-20M | 20 |
| מכלול MPO Fanout, חד-מצבי (G.657.A1), 8F, LC–MPOF, קוטביות Q, LSZH, מעיל צהוב (QSFP ל-SFP) | |
| מספר חלק | אורך (מ') |
| MT-S7-R3-8-LC-MPOF-Q-01M | 1 |
| MT-S7-R3-8-LC-MPOF-Q-02M | 2 |
| MT-S7-R3-8-LC-MPOF-Q-03M | 3 |
| MT-S7-R3-8-LC-MPOF-Q-05M | 5 |
| MT-S7-R3-8-LC-MPOF-Q-10M | 10 |
| MT-S7-R3-8-LC-MPOF-Q-15M | 15 |
| MT-S7-R3-8-LC-MPOF-Q-20M | 20 |
| מכלול MPO Fanout, רב-מצבי (OM3), 8F, LC–MPOF, קוטביות B, LSZH, Aqua Jacket (40GBASE-SR4 עד 4×10G SR או 100GBASE-SR4 עד 4×25G SR) | |
| מספר חלק | אורך (מ') |
| MT-M3-R3-8-LC-MPOF-B-01M | 1 |
| MT-M3-R3-8-LC-MPOF-B-02M | 2 |
| MT-M3-R3-8-LC-MPOF-B-03M | 3 |
| MT-M3-R3-8-LC-MPOF-B-05M | 5 |
| MT-M3-R3-8-LC-MPOF-B-10M | 10 |
| MT-M3-R3-8-LC-MPOF-B-15M | 15 |
| MT-M3-R3-8-LC-MPOF-B-20M | 20 |

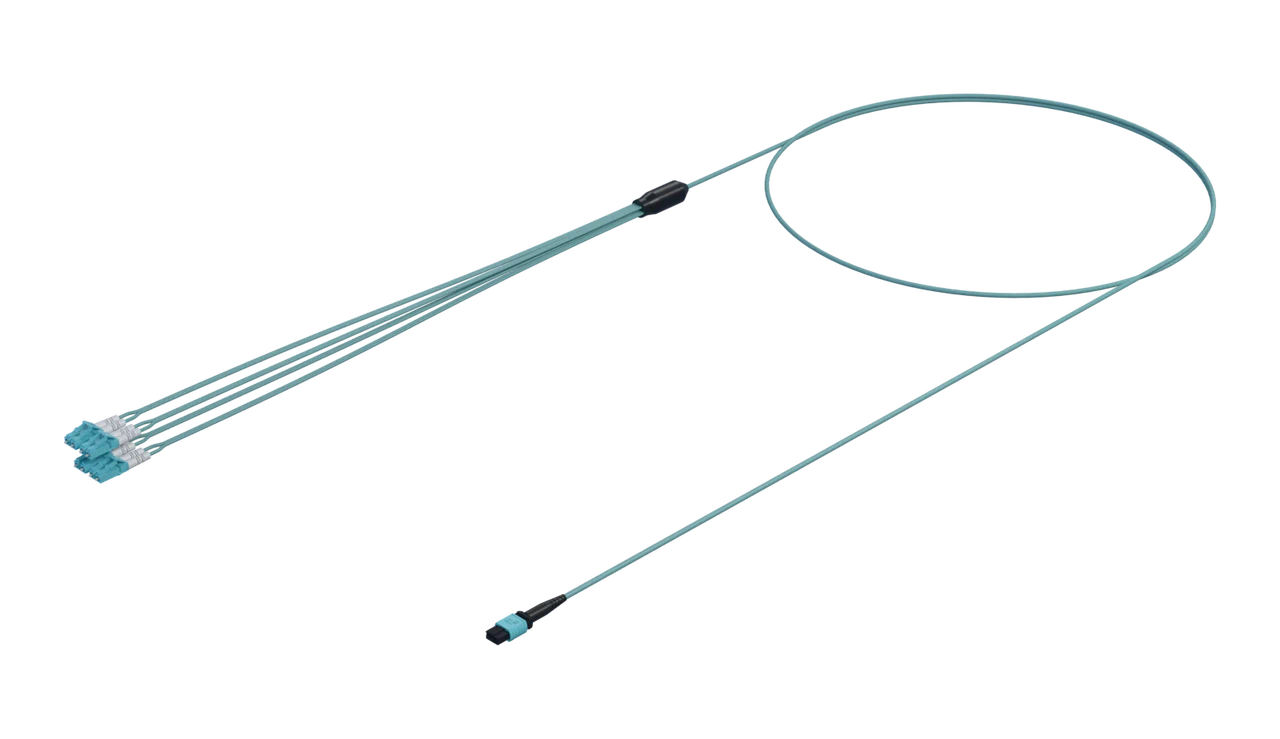

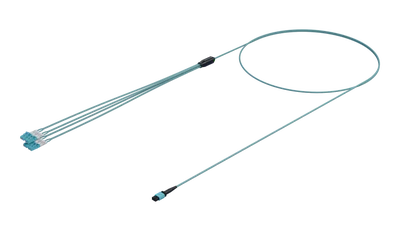

| מכלול MPO Fanout, רב-מצבי (OM4), 8F, LC–MPOF, קוטביות B, LSZH, Aqua Jacket (40GBASE-SR4 עד 4×10G SR או 100GBASE-SR4 עד 4×25G SR) | |
| מספר חלק | אורך (מ') |
| MT-M4-R3-8-LC-MPOF-B-01M | 1 |
| MT-M4-R3-8-LC-MPOF-B-02M | 2 |
| MT-M4-R3-8-LC-MPOF-B-03M | 3 |
| MT-M4-R3-8-LC-MPOF-B-05M | 5 |
| MT-M4-R3-8-LC-MPOF-B-10M | 10 |
| MT-M4-R3-8-LC-MPOF-B-15M | 15 |
| MT-M4-R3-8-LC-MPOF-B-20M | 20 |
