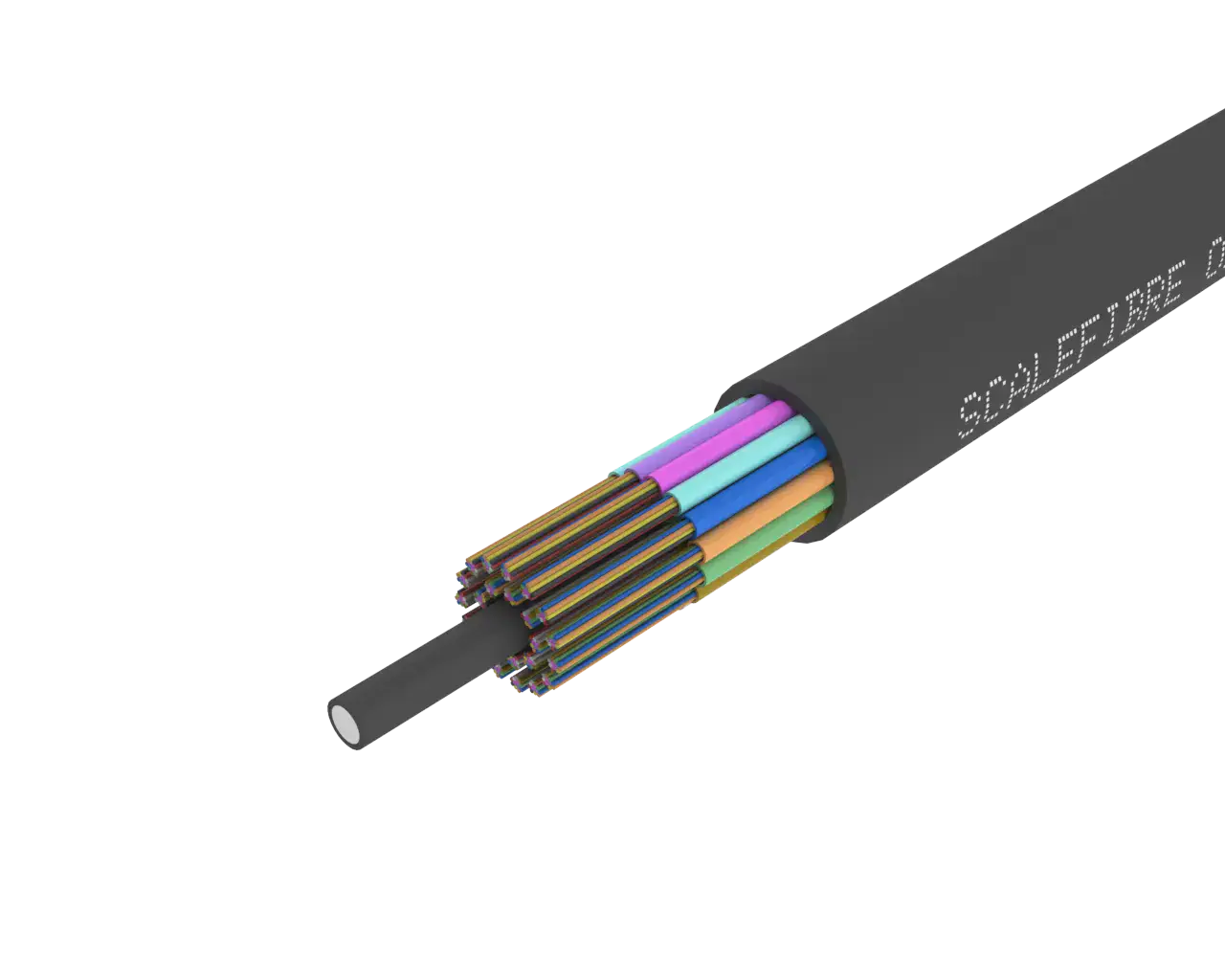

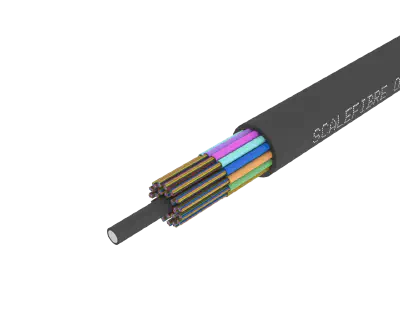

כבל מיניאטורי רופף (12–864F) עם מעטפת PE, רכיב חיזוק FRP וליבה יבשה עם צינורות StaticGEL™.

ספירת סיבים מ-12 עד 864
קטרים קומפקטיים לניצול מקסימלי של צינורות
מבנה צינורות רופפים תקועים להתקנה מהירה וגמישה
רכיב חוזק מרכזי מ-FRP מבטיח עמידות מתיחה במשיכות ארוכות טווח
ליבה יבשה עם צינורות רופפים StaticGEL™ לטיפול נקי וללא לכלוך

קטגוריה: כבלי סיבים אופטיים, כבלים חיצוניים

לשאול עכשיו

שתף:

מהונדס כדי לעלות על

משלח בביטחון

רכש פשוט ונגיש

מוכן לפריסה מהירה

מוכן לסקלביליות

ציות מובטח

משפחת כבלים אופטיים מיני-צינוריים רופפים זו מתוכננת לקומפקטיות והתקנה מהירה בסביבות תעלות צפופות, עם ספירת סיבים מ-12 עד 864. קטרים קטנים של 6.3 מ"מ מספקים צפיפות סיבים גבוהה כדי למקסם את ניצול התעלות. מעטפת פוליאתילן (PE) שחורה מבטיחה עמידות. רכיב חיזוק מרכזי מ-FRP מספק עמידות מתיחה, בעוד שהליבה היבשה עם תרכובת חסימת מים StaticGEL™ בתוך הצינורות מבטיחה טיפול נקי ומועט לכלוך.

מיועד להתקנה באמצעות משיכה, הזרקה, ציפה או ניפוח אוויר ברשתות היפר-סקייל, ספקי שירות, ארגונים, שירותים וקמפוסים. זמין עם אפשרויות סיבים חד-מצביים (G.657.A1 או G.657.A2) ורב-מצביים (OM1 / OM3 / OM4 / OM5).

פרטי בנייה
ספירת סיבים	12 עד 864 סיבים
סוג סיב	G.657.A1 במצב יחיד G.657.A2 במצב יחיד רב-מודדי OM1 OM3 רב-מודדי רב-מודדי OM4
תצורת הצינור	עד 24 צינורות רופפים (12-36 סיבים לכל צינור בהתאם לספירה)
מילוי צינורות	טכנולוגיית StaticGEL™ לטיפול נקי ומהיר
חסימת מים בליבת הקרקע	ליבה יבשה עם חוטים מתנפחים במים סביב האיבר המרכזי
חבר כוח	מוט FRP מרכזי (דיאלקטרי)
חבלי קריעה	דוּ
ז'ָקֵט	פוליאתילן (PE)
מידות הכבל
קוטר חיצוני	12F: 6.3 מ"מ 24F: 6.3 מ"מ 48F: 6.3 ± 0.3 מ"מ 72F: 6.3 ± 0.3 מ"מ 144F: 8.3 ± 0.3 מ"מ 288F: 9.8 ± 0.3 מ"מ 432F: 8.8 ± 0.3 מ"מ 864F: 11.3 ± 0.3 מ"מ
מִשׁקָל	12F: 31 ק"ג/ק"מ 24F: 31 ק"ג/ק"מ 48F: 33 ק"ג/ק"מ 72F: 33 ליברות/ק"מ 144F: 62 ליברות/ק"מ 288F: 82 ליברות/ק"מ 432F: 63 ליברות/ק"מ 864F: 106 ליברות/ק"מ
רדיוס כיפוף
רדיוס כיפוף מינימלי (התקנה)	130 מ"מ עד 230 מ"מ (בהתאם למספר הסיבים)
רדיוס כיפוף מינימלי (ללא עומס / סטטי)	65 מ"מ עד 115 מ"מ (בהתאם למספר הסיבים)
מאפיינים מכניים
חוזק מתיחה (טווח קצר)	1,000 N (12–144F) / 2,000 N (288–864F)
עמידות לריסוק	2,000 ניוטון/10 ס"מ
סְבִיבָתִי
טמפרטורת הפעלה	-10°C עד 70°C+
טמפרטורת התקנה	0°C עד +50°C
טמפרטורת אחסון	-20°C עד 70°C+
הַתאָמָה
סטנדרטים	IEC 60794; AS/CA S008; TIA-598-C; תקני סיבים אופטיים ITU-T
תואם RoHS3	כֵּן

מיני צינור רופף חד-מצבי (G.657.A1) - ספירת סיבים סטנדרטית
מספר חלק	תֵאוּר
C-MLT-S7-12-P	Mini Loose Tube, 12 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-24-P	Mini Loose Tube, 24 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-48-P	Mini Loose Tube, 48 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-72-P	Mini Loose Tube, 72 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-96-P	Mini Loose Tube, 96 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-144-P	Mini Loose Tube, 144 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-288-P	Mini Loose Tube, 288 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-432-P	Mini Loose Tube, 432 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-864-P	Mini Loose Tube, 864 Fibre, Single-mode (G.657.A1), PE

מיני צינור רופף חד-מצבי (G.657.A2) - ספירת סיבים סטנדרטית
מספר חלק	תֵאוּר
C-MLT-S7A2-12-P	Mini Loose Tube, 12 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-24-P	Mini Loose Tube, 24 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-48-P	Mini Loose Tube, 48 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-72-P	Mini Loose Tube, 72 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-96-P	Mini Loose Tube, 96 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-144-P	Mini Loose Tube, 144 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-288-P	Mini Loose Tube, 288 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-432-P	Mini Loose Tube, 432 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-864-P	Mini Loose Tube, 864 Fibre, Single-mode (G.657.A2), PE

מיני רופף צינור רב-מוד (OM1) - ספירת סיבים סטנדרטית
מספר חלק	תֵאוּר
C-MLT-M1-12-P	Mini Loose Tube, 12 Fibre, Multimode (OM1), PE
C-MLT-M1-24-P	Mini Loose Tube, 24 Fibre, Multimode (OM1), PE
C-MLT-M1-48-P	Mini Loose Tube, 48 Fibre, Multimode (OM1), PE
C-MLT-M1-72-P	Mini Loose Tube, 72 Fibre, Multimode (OM1), PE
C-MLT-M1-96-P	Mini Loose Tube, 96 Fibre, Multimode (OM1), PE
C-MLT-M1-144-P	Mini Loose Tube, 144 Fibre, Multimode (OM1), PE
C-MLT-M1-288-P	Mini Loose Tube, 288 Fibre, Multimode (OM1), PE
C-MLT-M1-432-P	Mini Loose Tube, 432 Fibre, Multimode (OM1), PE
C-MLT-M1-864-P	Mini Loose Tube, 864 Fibre, Multimode (OM1), PE

מיני רופף צינור רב-מוד (OM3) - ספירת סיבים סטנדרטית
מספר חלק	תֵאוּר
C-MLT-M3-12-P	Mini Loose Tube, 12 Fibre, Multimode (OM3), PE
C-MLT-M3-24-P	Mini Loose Tube, 24 Fibre, Multimode (OM3), PE
C-MLT-M3-48-P	Mini Loose Tube, 48 Fibre, Multimode (OM3), PE
C-MLT-M3-72-P	Mini Loose Tube, 72 Fibre, Multimode (OM3), PE
C-MLT-M3-96-P	Mini Loose Tube, 96 Fibre, Multimode (OM3), PE
C-MLT-M3-144-P	Mini Loose Tube, 144 Fibre, Multimode (OM3), PE
C-MLT-M3-288-P	Mini Loose Tube, 288 Fibre, Multimode (OM3), PE
C-MLT-M3-432-P	Mini Loose Tube, 432 Fibre, Multimode (OM3), PE
C-MLT-M3-864-P	Mini Loose Tube, 864 Fibre, Multimode (OM3), PE

מיני רופף צינור רב-מוד (OM4) - ספירת סיבים סטנדרטית
מספר חלק	תֵאוּר
C-MLT-M4-12-P	Mini Loose Tube, 12 Fibre, Multimode (OM4), PE
C-MLT-M4-24-P	Mini Loose Tube, 24 Fibre, Multimode (OM4), PE
C-MLT-M4-48-P	Mini Loose Tube, 48 Fibre, Multimode (OM4), PE
C-MLT-M4-72-P	Mini Loose Tube, 72 Fibre, Multimode (OM4), PE
C-MLT-M4-96-P	Mini Loose Tube, 96 Fibre, Multimode (OM4), PE
C-MLT-M4-144-P	Mini Loose Tube, 144 Fibre, Multimode (OM4), PE
C-MLT-M4-288-P	Mini Loose Tube, 288 Fibre, Multimode (OM4), PE
C-MLT-M4-432-P	Mini Loose Tube, 432 Fibre, Multimode (OM4), PE
C-MLT-M4-864-P	Mini Loose Tube, 864 Fibre, Multimode (OM4), PE
