כבל סיבים אופטיים רופפים משוריין לא מתכתי עם מעטפת פוליאתילן מיוצבת בפני קרינת UV, מיועד לפריסה בתעלות וקבורה ישירה.

שריון לא מתכתי עמיד בפני מכרסמים
שכבה עמידה בפני חרקים
עמידות מעולה בפני UV ושחיקה
צינורות סתומים במים עם StaticGEL™
עיצוב דיאלקטרי - אין צורך בחיבור הארקה
מתאים להתקנות תעלות והתקנות קבורות ישירות
עומד בתקנים בינלאומיים

קטגוריה: כבלי סיבים אופטיים, כבלים חיצוניים

לשאול עכשיו

שתף:

מהונדס כדי לעלות על

משלח בביטחון

רכש פשוט ונגיש

מוכן לפריסה מהירה

מוכן לסקלביליות

ציות מובטח

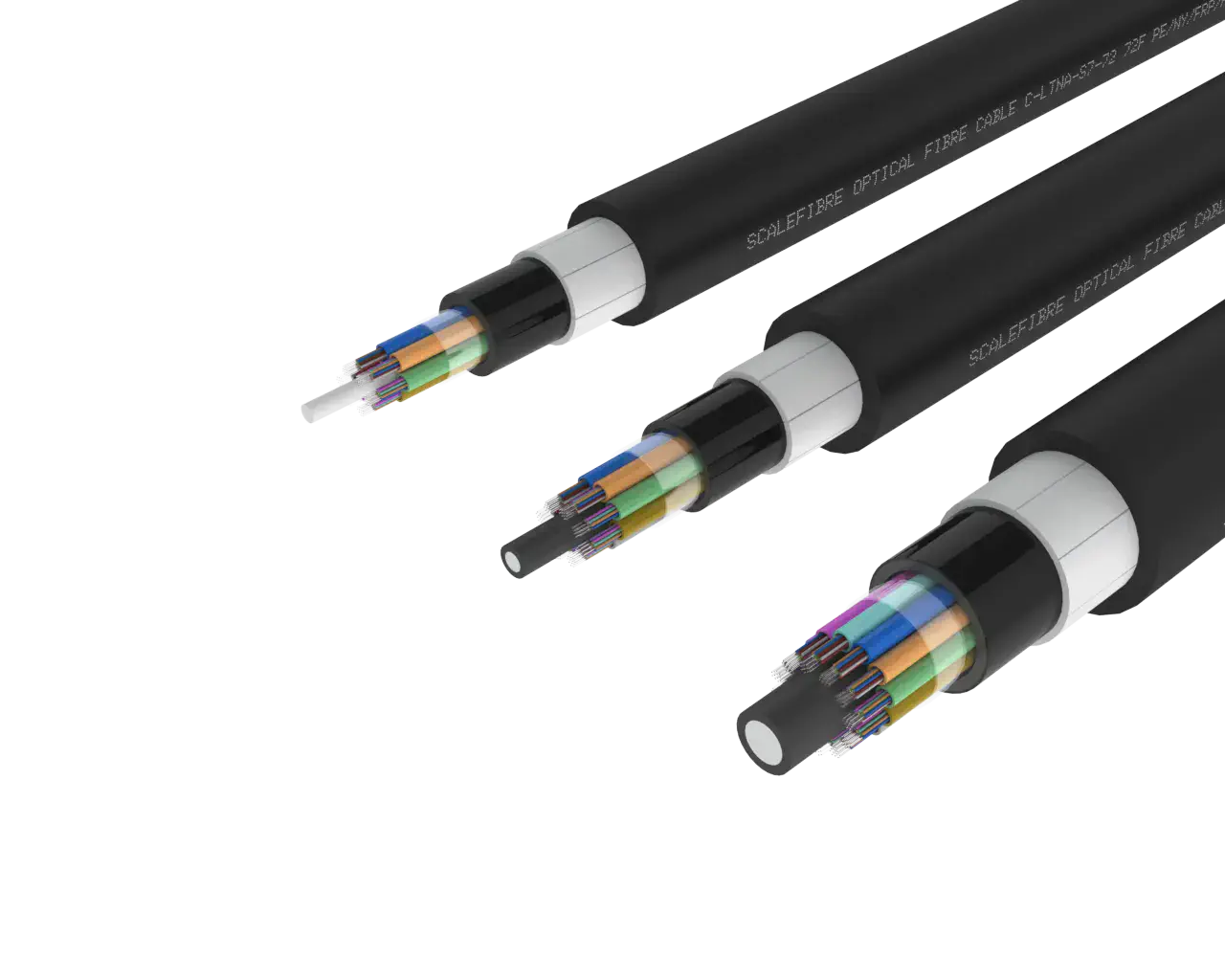

כבל סיב אופטי משוריין לא מתכתי זה, שתוכנן עבור סביבות חוץ תובעניות, כולל מעטפת פוליאתילן מיוצבת UV עם שכבה עמידה בפני חרקים, המוגנת על ידי שכבה משולבת לא מתכתית של מיגון מוט בסגנון FRP. מבנה זה מספק עמידות מעולה בפני ריסוק, הגנה מפני מכרסמים וגמישות לשימוש בתעלות וביישומים בהטמנה ישירה.

העיצוב מאפשר טיפול קל והגנה על הסיבים, בעוד שהמבנה הדיאלקטרי כולו מבטל את דרישות ההארקה/הדבקה, אידיאלי למסדרונות חשמל ולסביבות רגישות לרכיבים מתכתיים. מותאם במיוחד לרשתות ספקים, פס רחב, תחבורה, שירות, קמפוסים וסביבות קשות.

עבור רשתות קריטיות, חוזק מתיחה ועמידות לריסוק גדולים אף יותר זמיניםבכבל הסיב האופטי בעל החוזק הגבוה שלנו, ובכבל הסיב האופטי בעל החוזק הגבוה המשוריין שאינו מתכתי שלנו.

פרטי בנייה
ספירת סיבים	2–144 סיבים
סוג סיב	G.652.D במצב יחיד G.657.A1 במצב יחיד G.657.A2 במצב יחיד OM3 רב-מצבי OM4 רב-מצבי סיבים אופטיים מיוחדים אחרים
סוג צינור	שפופרות פולימר רופפות עם ג'ל StaticGEL™ שאינו זורם
שִׁריוֹן	מוטות FRP לא מתכתיים
חומר הז'קט	1. פוליאתילן 2. פוליאמיד 3. פוליאתילן
חבר כוח	חבר חוזק מרכזי של FRP
קוטר חיצוני
קוטר חיצוני, 12-72 סיבים	14.4 מ"מ
קוטר חיצוני, 96 סיבים	15.7 מ"מ
קוטר חיצוני, 144 סיבים	18.5 מ"מ
מִשׁקָל
12-72 סיבים	180 ק"ג/ק"מ
96 סיבים	220 ק"ג/ק"מ
144 סיבים	290 ק"ג/ק"מ
מאפיינים מכניים
עומס מתיחה מקסימלי (טווח קצר)	1.2 קילו-ניוטון
עומס מתיחה מקסימלי (טווח ארוך)	4kN
עמידות לריסוק	3kN/100 מ"מ
רדיוס כיפוף
12-72 סיבים	430 מ"מ (התקנה) / 215 מ"מ (סטטי)
96 סיבים	470 מ"מ (התקנה) / 235 מ"מ (סטטי)
144 סיבים	550 מ"מ (התקנה) / 270 מ"מ (סטטי)
מאפיינים סביבתיים
טמפרטורה - התקנה	‎-10°C עד 50°C+
טמפרטורה - פעולה	‎-40°C עד 70°C+
טמפרטורה - אחסון	‎-40°C עד 70°C+
הַתאָמָה
סטנדרטים	IEC 60794, תקני סיבים אופטיים של ITU-T
תאימות RoHS3	כֵּן

חד-מצב, G.652.D
C-LTNA-S2-006-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (G.652.D), 6F, מעטפת PE/PA/PE
C-LTNA-S2-012-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (G.652.D), 12F, מעטפת PE/PA/PE
C-LTNA-S2-024-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (G.652.D), 24F, מעטפת PE/PA/PE
C-LTNA-S2-048-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (G.652.D), 48F, מעטפת PE/PA/PE

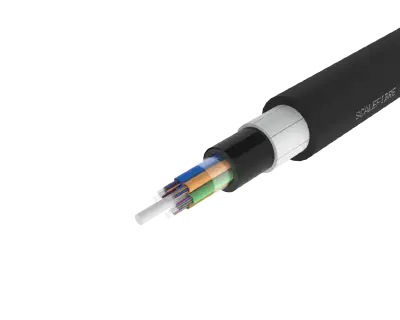

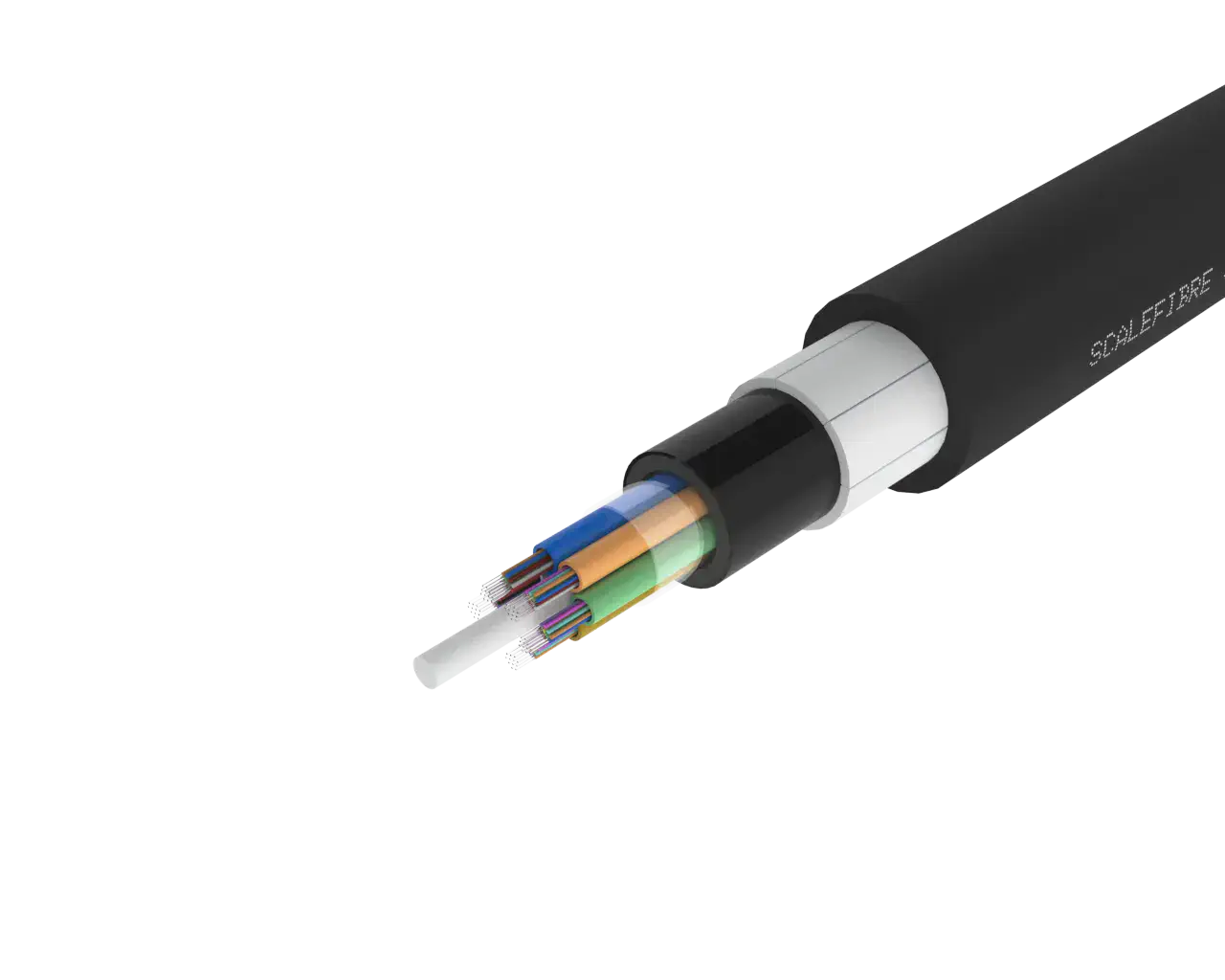

C-LTNA-S2-072-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (G.652.D), 72F, מעטפת PE/PA/PE

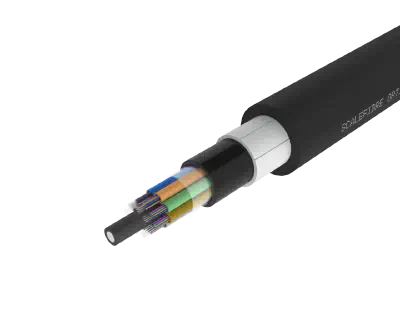

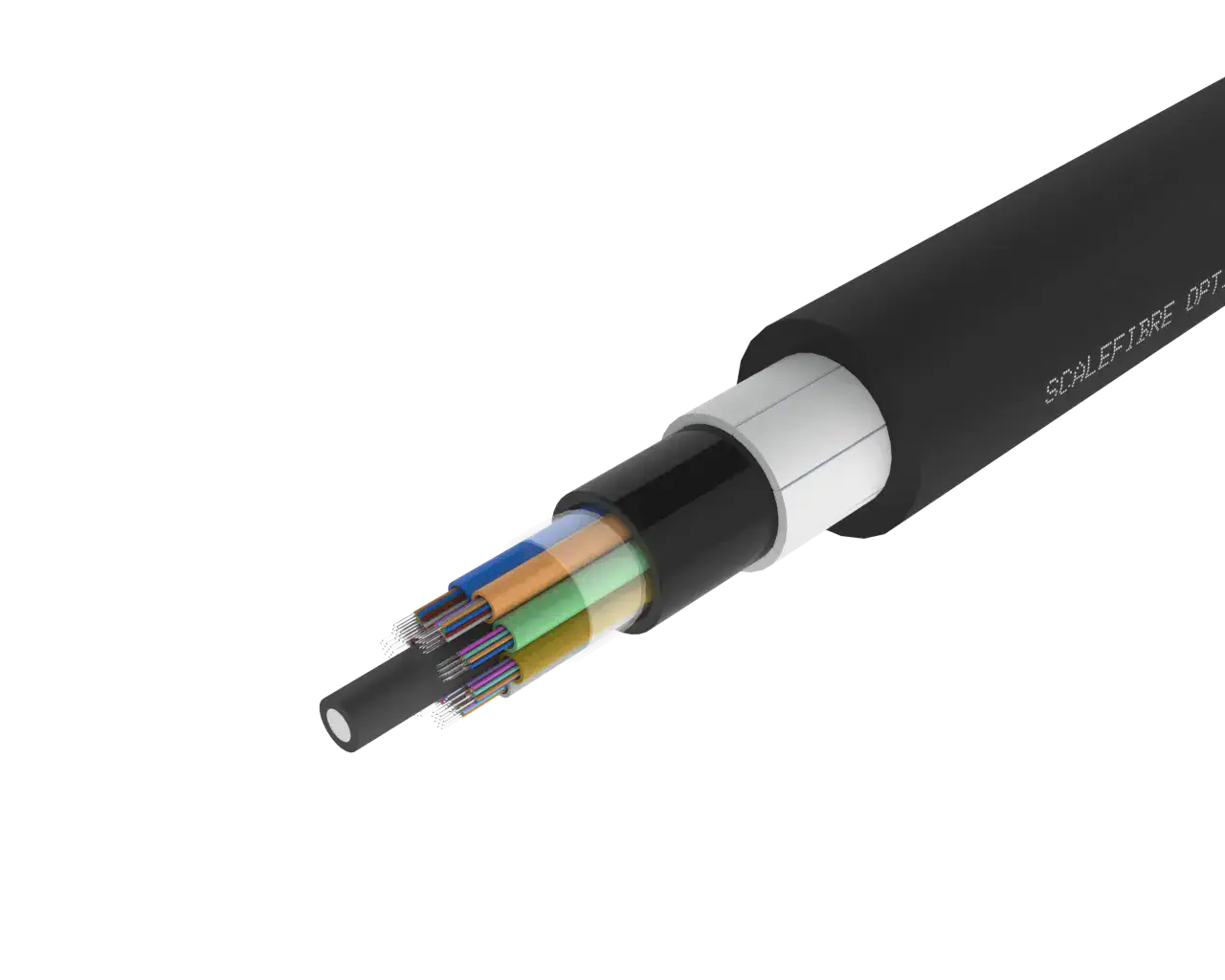

C-LTNA-S2-096-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (G.652.D), 96F, מעטפת PE/PA/PE

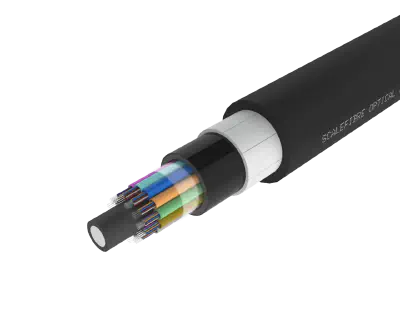

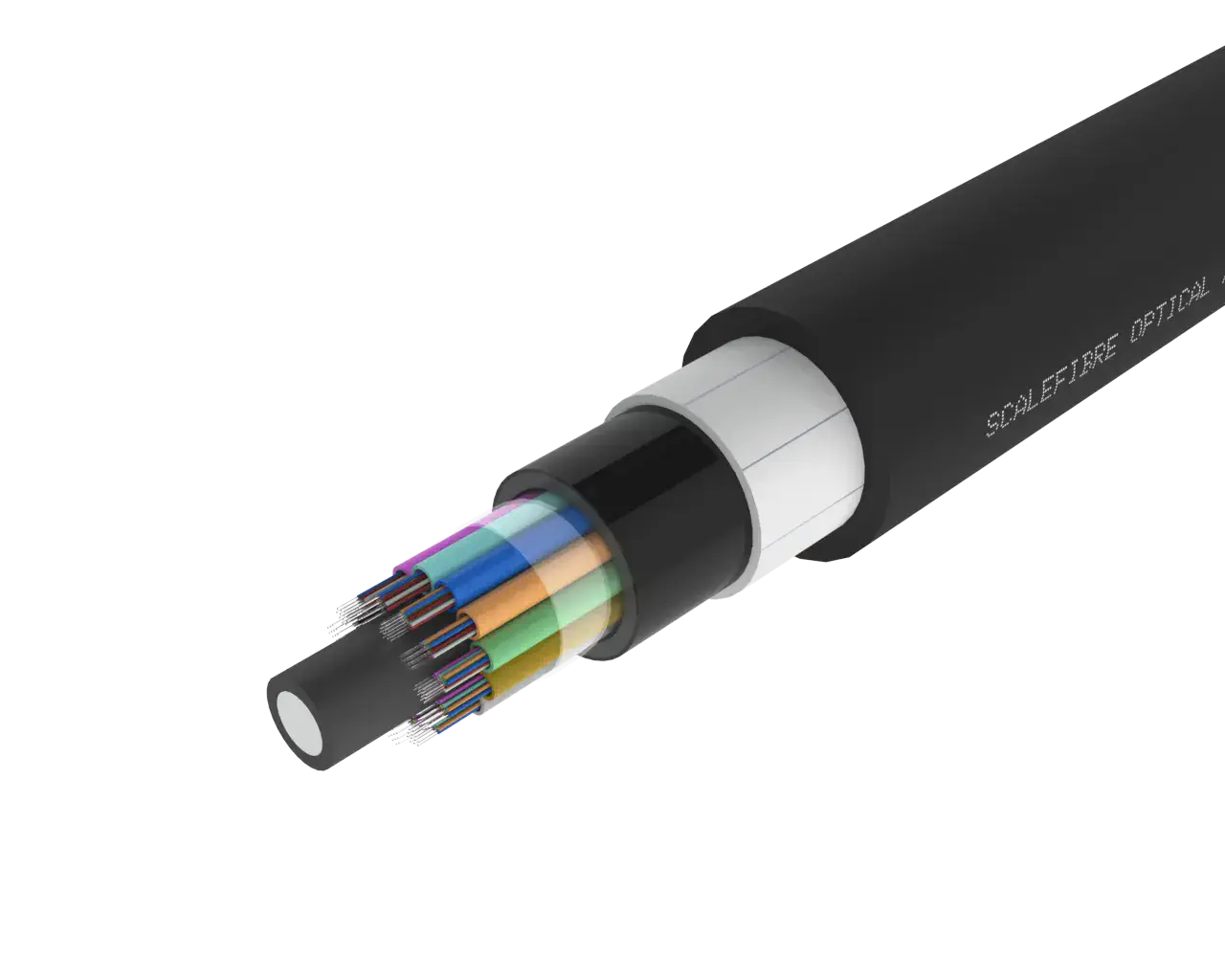

C-LTNA-S2-144-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (G.652.D), 144F, מעטפת PE/PA/PE
חד-מצב, G.657.A1
C-LTNA-S7-006-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (G.657.A1), 6F, מעטפת PE/PA/PE
C-LTNA-S7-012-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (G.657.A1), 12F, מעטפת PE/PA/PE
C-LTNA-S7-024-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (G.657.A1), 24F, מעטפת PE/PA/PE
C-LTNA-S7-048-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (G.657.A1), 48F, מעטפת PE/PA/PE
C-LTNA-S7-072-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (G.657.A1), 72F, מעטפת PE/PA/PE
C-LTNA-S7-096-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (G.657.A1), 96F, מעטפת PE/PA/PE
C-LTNA-S7-144-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (G.657.A1), 144F, מעטפת PE/PA/PE
רב-מצבי, OM3
C-LTNA-M3-006-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (OM3), 6F, מעטפת PE/PA/PE
C-LTNA-M3-012-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (OM3), 12F, מעטפת PE/PA/PE
C-LTNA-M3-024-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (OM3), 24F, מעטפת PE/PA/PE
C-LTNA-M3-048-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (OM3), 48F, מעטפת PE/PA/PE
C-LTNA-M3-072-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (OM3), 72F, מעטפת PE/PA/PE
C-LTNA-M3-096-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (OM3), 96F, מעטפת PE/PA/PE
C-LTNA-M3-144-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (OM3), 144F, מעטפת PE/PA/PE
רב-מצבי, OM4
C-LTNA-M4-006-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (OM4), 6F, מעטפת PE/PA/PE
C-LTNA-M4-012-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (OM4), 12F, מעטפת PE/PA/PE
C-LTNA-M4-024-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (OM4), 24F, מעטפת PE/PA/PE
C-LTNA-M4-048-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (OM4), 48F, מעטפת PE/PA/PE
C-LTNA-M4-072-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (OM4), 72F, מעטפת PE/PA/PE
C-LTNA-M4-096-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (OM4), 96F, מעטפת PE/PA/PE
C-LTNA-M4-144-PNBK	כבל אופטי רופף, משוריין לא מתכתי, מצב יחיד (OM4), 144F, מעטפת PE/PA/PE
