OFNP vs. OFNR vs. CPR vs. LSZH: המדריך הגלובלי למעטי כבלי סיב אופטי

הבנת ההבדלים המהותיים בין תקני בטיחות אש בצפון אמריקה (NEC) ובאירופה (CPR) לתשתיות סיבים אופטיים.

בחירת מעטפת הכבל הנכונה היא איזון בין עמידה בקודים אזוריים, מדעי החומרים ועדיפויות בטיחות. הבנת ההבדל בין המסגרות של NEC ו-CPR מבטיחה שהרשת שלכם תהיה עמידה ותואמת כאחד.

מדריך סיווג גלובלי

בחירת המעטפת הנכונה היא איזון בין עמידה בקודים אזוריים לבין סכנות סביבתיות ספציפיות. שווקי צפון אמריקה מתעדפים בטיחות טיפול באוויר (NEC), בעוד ששווקים אירופאיים ואסיאתיים מתמקדים ברעילות אנושית ובבקרת פליטות (CPR/LSZH).

NEC: OFNP ו-OFNR

צפון אמריקה

התקן לקודי בנייה בארה"ב ובקנדה. כולל Plenum (OFNP) עבור חללי מיזוג אוויר ו-Riser (OFNR) עבור פירים אנכיים.

  • OFNP: מדורג NFPA 262 Steiner Tunnel
  • OFNR: מדורג UL 1666 להתפשטות להבה
  • תוכנן לאזורי בניין ספציפיים
  • מבוסס בעיקר על פלואורופולימר או PVC

Euroclass: CPR B2ca/Cca

אירופה

מחייב להתקנות קבועות באיחוד האירופי ובבריטניה. מספק דירוגים נפרדים לעשן, טיפות בוערות וחומציות.

  • נדרש חוקית לכל ההתקנות הקבועות באיחוד האירופי
  • הגנה מעולה מפני שחרור חום וגידול אש
  • מבטיח רמות עשן בטוחות לפינוי מבנים ציבוריים
  • מגן על חומרה מתוצרי לוואי חומציים של בעירה

LSZH (עשן נמוך ללא הלוגן)

אסיה ואוקיאניה

התקן המועדף באסיה ואוסטרליה. מדורג לפי IEC 60754 (ולעיתים אחרים).

  • ללא הלוגן (IEC 60754)
  • עשן נמוך (IEC 61034-2)
  • אינו קורוזיבי לרכיבי שרת GPU/AI
  • אידיאלי למרכזי נתונים ומבנים באסיה

אמות מידה אזוריות לבטיחות

כל שוק גלובלי מרכזי מתעדף מדד בטיחות ספציפי כדי להגדיר את הרמה הגבוהה ביותר של תשתית כבלים.

5.0 ft

ארה"ב (OFNP) מגבלת להבה

≤ 20 W/s

אירופה (B2ca) FIGRA

0.0%

אסיה (LSZH) הלוגנים

4.3 pH

גלובלי (לא חומצי)
Product Image
Featured Solution

כבלי פנים

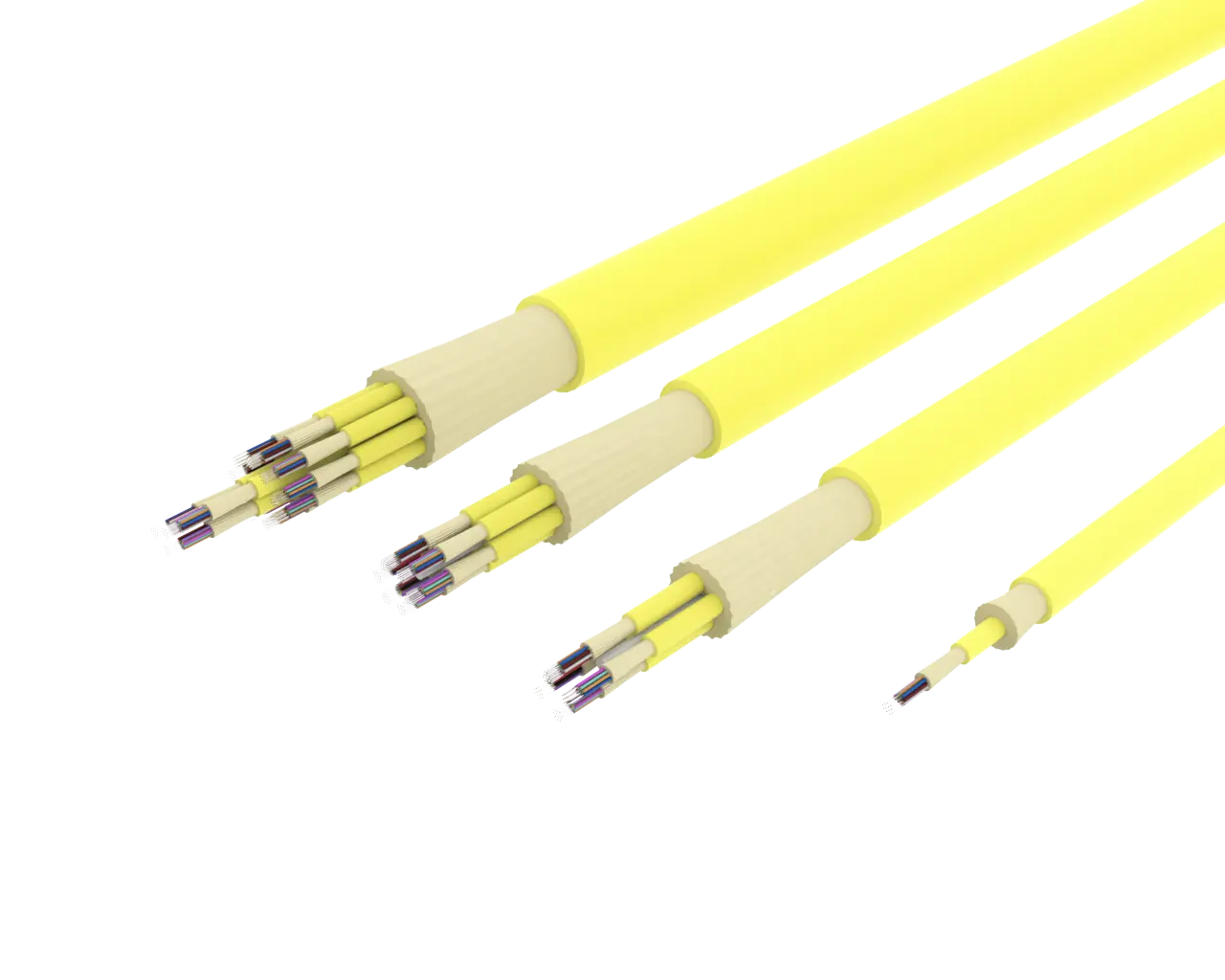

מגוון כבלי הסיבים האופטיים הפנימיים של ScaleFibre.

View Product Details

מדעי החומרים שמאחורי ההגנה

1
עמידות תרמית

מעטי OFNP משתמשים ב-Fluorinated Ethylene Propylene (FEP) עם מדד חמצן >95% למניעת התלקחות באוויר.

2
קירור אנדותרמי

מעטי LSZH מכילים מינרלים ממוימים העוברים תגובה אנדותרמית, משחררים אדי מים לקירור הכבל.

3
פחם תופח (Intumescent Char)

פולימרים מעכבי בעירה יכולים ליצור פחם יציב תרמית או שכבת מגן במהלך הבעירה המסייעת להאט את מעבר החום ולהפחית את התפשטות הלהבה, ובכך להגן על רכיבי הכבל הפנימיים.

4
ניהול פליטות

תרכובות ללא הלוגן מונעות היווצרות גז מימן כלורי (HCl) קורוזיבי במהלך הבעירה, מפחיתות פליטות רעילות וקורוזיביות בהשוואה לחומרים מבוססי PVC.

סכנות עיקריות בשריפות כבלים

בחללים סגורים, שאיפת עשן וקורוזיה של ציוד גורמות לרוב לנזק רב יותר מאשר הלהבות עצמן.

פרופיל ביצועי מעטפת

השוואה ברמה גבוהה בין תקנים אזוריים וחומריים.

צפון אמריקה NEC (OFNP/OFNR)

  • →
    יישום: תקנים שהוגדרו על ידי NFPA 70 עבור מבנים בארה"ב/קנדה.
  • →
    בדיקת אש: מתמקדת במבחן מנהרת שטיינר (NFPA 262).
  • →
    דירוג: דירוגי OFNR (Riser) ו-OFNP (Plenum) לחללים שונים.
  • →
    סביבה: התמקדות רבה בהתפשטות להבות וצפיפות עשן.

אירופה CPR

  • →
    יישום: יורו-קלאסים מחייבים תחת EN 50575 עבור שטחי האיחוד האירופי.
  • →
    בדיקת אש: מתמקדת ב-FIGRA (קצב גידול אש) ובשחרור חום.
  • →
    דירוג: נע בין Fca ל-Aca, עם מגבלה מעשית של B2ca.
  • →
    סביבה: דירוגי ’s, d, a’ מחמירים לעשן, טיפות וחומציות.

מדד קצב גידול אש (FIGRA) לפי סיווג

רמות בטיחות
CPR B2ca ו-Cca מספקים את שחרור החום הנמוך ביותר והם מחייבים עבור מבנים אירופאיים מודרניים בצפיפות גבוהה.

Real-World Applications

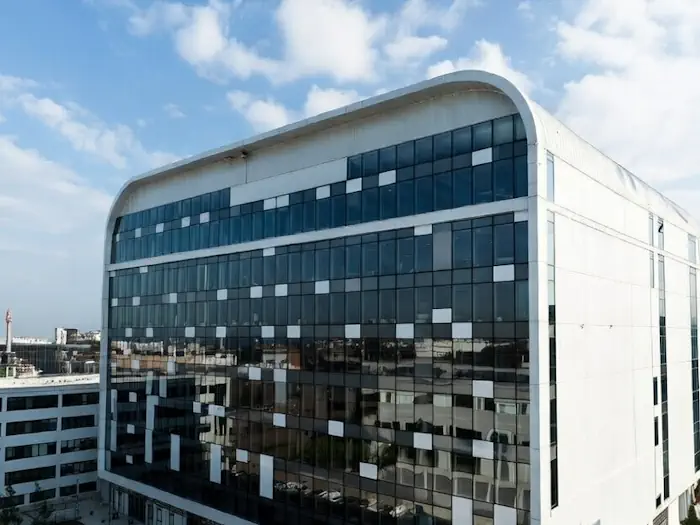

מבנים ציבוריים
מבנים ציבוריים

שימוש במעטפת הכבלים בדירוג הנכון עבור מבני ציבור, שהיא לרוב ברמה גבוהה יותר.

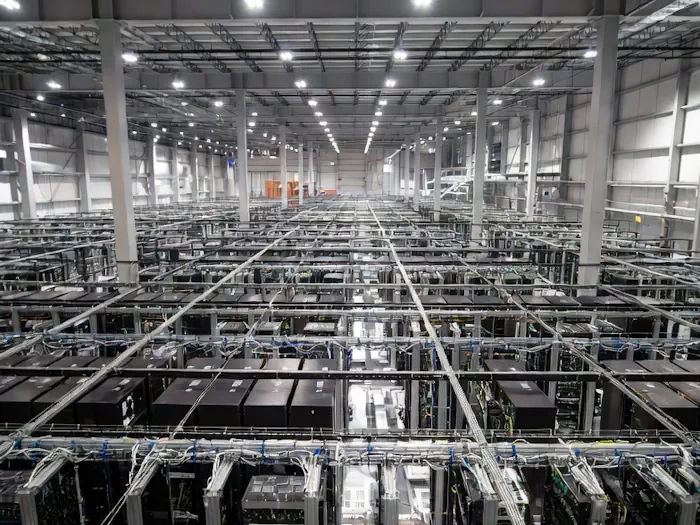

מרכזי נתונים והיפרסקייל
מרכזי נתונים והיפרסקייל

שימוש בסוג הכבל הנכון במדינה הנכונה, תוך הבטחת עמידה בתקנות המקומיות.

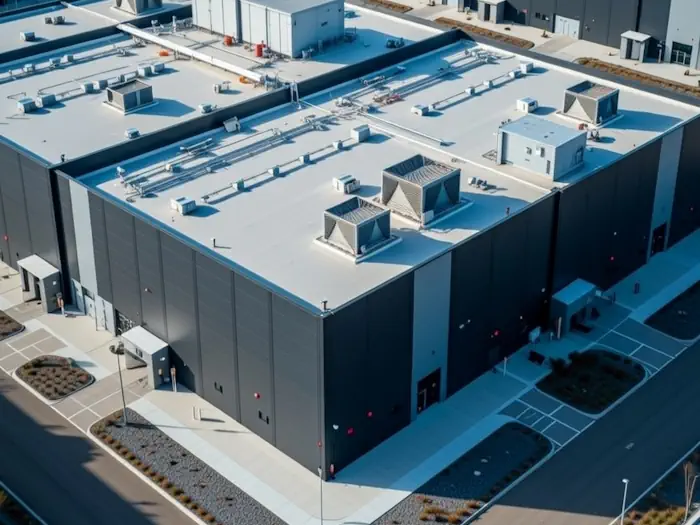

אשכולות GPU בעלי ערך גבוה
אשכולות GPU בעלי ערך גבוה

שימוש במעטי CPR ברמה גבוהה למניעת קורוזיה של רכיבים מוליכים למחצה בשווי מיליוני דולרים על ידי גז חומצי.

Technical FAQ

+ מדוע 'ללא הלוגן' (LSZH) קריטי לשרתים?
מעטי PVC סטנדרטיים מכילים הלוגנים כמו כלור. בשריפה, הם משחררים גז מימן כלורי. במגע עם לחות, זה יוצר חומצה הידרוכלורית, המאכלת ציוד חשמלי. LSZH מסייע להבטיח שרכיבי המחשוב, האחסון או ה-GPU היקרים שלכם יישארו פונקציונליים לאחר אירוע אש קטן.
+ האם ניתן להשתמש ב-OFNR בחלל פלנום?
לא. OFNR (Riser) אינו עומד בדרישות דיכוי העשן או עמידות האש הנדרשות לפלנומים. עם זאת, ניתן להשתמש ב-OFNP (Plenum) בחלל Riser. עבור מבנים בצפיפות גבוהה בצפון אמריקה, אנו ממליצים על כבלי TightBEND Plenum כדי לשמור על עמידה בתקנות בכל האזורים.
+ האם ניתן להשתמש ב-OFNP בחלל Riser?
כן. בהיררכיית NEC הצפון אמריקאית, OFNP (Plenum) הוא הדירוג הגבוה ביותר והוא ‘תואם לאחור’ לסביבות Riser (OFNR) ו-General Purpose (OFNG). בעוד שלא ניתן להשתמש בכבל Riser בחלל Plenum, ניתן להשתמש בכבל Plenum בחלל Riser. לקוחות מציינים כבל Plenum כמו TightBEND Plenum עבור הפרויקט כולו כדי לפשט את המלאי ולהבטיח בטיחות אש מקסימלית לאורך כל מסלולי האורך והרוחב של הבניין.
+ מה ההבדל בין IEC ל-CPR?
IEC 60332/60754 הן מתודולוגיות הבדיקה לרעילות ועשן. CPR (EN 50575) היא המסגרת המשפטית האירופית המשתמשת בתוצאות בדיקות אלו לסיווג כבלים ליורו-קלאסים (B2ca, Cca וכו’). בעוד IEC הוא תקן, CPR הוא החוק באיחוד האירופי ובבריטניה.
+ מדוע כבלי LSZH נוקשים יותר לפעמים?
כדי להשיג עמידות אש ללא הלוגן, יצרנים משתמשים בריכוזים גבוהים של מילויים מינרליים כמו Aluminum Trihydrate. זה הופך את המעטפת לפחות גמישה מ-PVC סטנדרטי. כדי להתמודד עם זה בארונות צפופים, לקוחות רבים עוברים לכבלים כמו מגוון מיקרו-כבלי SlimCORE המייעלים את רדיוס הכיפוף למרות החומרים הנוקשים יותר.
+ כיצד דירוג ה-CPR משפיע על אשכולות AI בצפיפות גבוהה?
אשכולות AI מייצרים חום רב. כבל עם דירוג CPR נמוך (כמו Dca או Eca) יכול לתרום לשריפת ‘הבזק’ מהירה. שימוש ב-כבלים ראשיים MPO בדירוג CPR גבוה יותר מספק את המחסום התרמי הנדרש ומונע מהאש להתפשט דרך מגשי כבלים ללב רכיבי המחשוב.
+ מהם הסיומות 's', 'd' ו-'a' בדירוגי כבלי Euroclass/CPR האירופאים?
אלו קריטריוני בטיחות נוספים תחת CPR. ערך ה-’s’ משקף את חומציות/צפיפות העשן, כאשר ‘s1’ הוא הביצועים הגבוהים ביותר. ערך ה-’d’ משקף טיפות בוערות, כאשר ‘d0’ פירושו ‘אין טיפות בוערות’ (מונע מהאש לטפטף על ציוד למטה). ערך ה-‘a’ משקף חומציות גז, כאשר ‘a1’ מציין את רמת החומציות הנמוכה ביותר.
+ האם ניתן להשתמש בכבלי LSZH בחוץ?
מעטי LSZH פנימיים סטנדרטיים אינם מיוצבים ל-UV או אטומים למים. עבור מעברים בין מבנים, עליך להשתמש בכבל מדורג פנים/חוץ כמו SmartRIBBON Indoor/Outdoor הכולל מבנה אטום למים.
+ האם OFNP זהה ל-LSZH?
לא בהכרח. OFNP (Plenum) הוא דירוג אש צפון אמריקאי המשתמש לעיתים קרובות בפלואורופולימרים (המכילים הלוגנים אך עמידים מאוד באש). LSZH הוא מפרט חומר (עשן נמוך ללא הלוגן). ייתכן שיהיה לך כבל LSZH שאינו מדורג Plenum, וכבל Plenum שאינו LSZH. עבור פרויקטים גלובליים, ScaleFibre מספקת כבלי SmartRIBBON בעלי דירוג כפול המתוכננים לעמוד בקריטריוני בטיחות בינלאומיים חופפים.
+ כיצד עלי לטפל בתופי כבלים גדולים של סיבים מדורגי בטיחות גבוהה?
בשל מילויים מינרליים במעטי בטיחות גבוהה, הם רגישים יותר ל’קינקים’ או דחיסה במהלך ההתקנה. יש לעקוב תמיד אחר מדריך הטיפול בתופי כבלים שלנו ולוודא שאינכם חורגים מרדיוס הכיפוף המינימלי או מוחצים את הסיבים הפנימיים לפני שהם נפרסים.

בחרו את הכבלים הנכונים לבטיחות אש

האם המבנה הבא שלכם דורש OFNP צפון אמריקאי או CPR B2ca אירופאי? צרו קשר עוד היום.

צרו קשר עם הצוות שלנו

מגוון אפשרויות כבלים למערכות OFNP, OFNR ו-CPR.
