ניהול התפוצצות הסיבים בעלי ספירה גבוהה באמצעות ניהול חיבורים דיגיטלי

כיצד חברות טלקום מודרניות פותרות את 'משבר הסיבים' באמצעות זיהוי SmartRIBBON™ וניהול חיבורים דיגיטלי.

רשתות תקשורת חווות עלייה מסיבית בצריכת נתונים, המצריכה ספירות סיבים העולות לעיתים קרובות על 3,456 גידים בכבל יחיד. נפח זה מציג אתגרים בזיהוי וניהול שבהם שיטות מעקב מדור קודם יוצרות אחריות משמעותית. פתרון אחד טמון בפלטפורמות מודרניות כמו Splice.me, המספקות תאום דיגיטלי לניהול מורכבות זו. על ידי שילוב קידוד צבע TIA/EIA-598-C עם ארכיטקטורות “ribbon-in-tube”, חברות טלקום משיגות מהירויות שחזור מהירות פי 6.

זרקור תוכנה

תיעוד מודרני

בסביבות טלקום בצפיפות גבוהה, ספירות סיבים פיזיות יכולות כיום לעלות על 3,456 גידים לכבל. גיליונות אלקטרוניים מדור קודם מובילים ל"גיהינום של לשוניות", מה שהופך את Splice.me לכלי רב עוצמה לניהול תשתיות מודרני.

  • סנכרון בזמן אמת: תיעוד "As-built" שנשאר מסונכרן עם המציאות בשטח.
  • מעקב בלחיצה אחת: עקוב מיידית אחר מעגלים מורכבים לאורך קילומטרים של תשתית.
  • מובייל ראשון: ספק לטכנאי שטח מטריצות חיבורים אינטראקטיביות חיות דרך האינטרנט.

גלו את מערכת ניהול רשתות הסיבים הקלה והמהירה ביותר ←

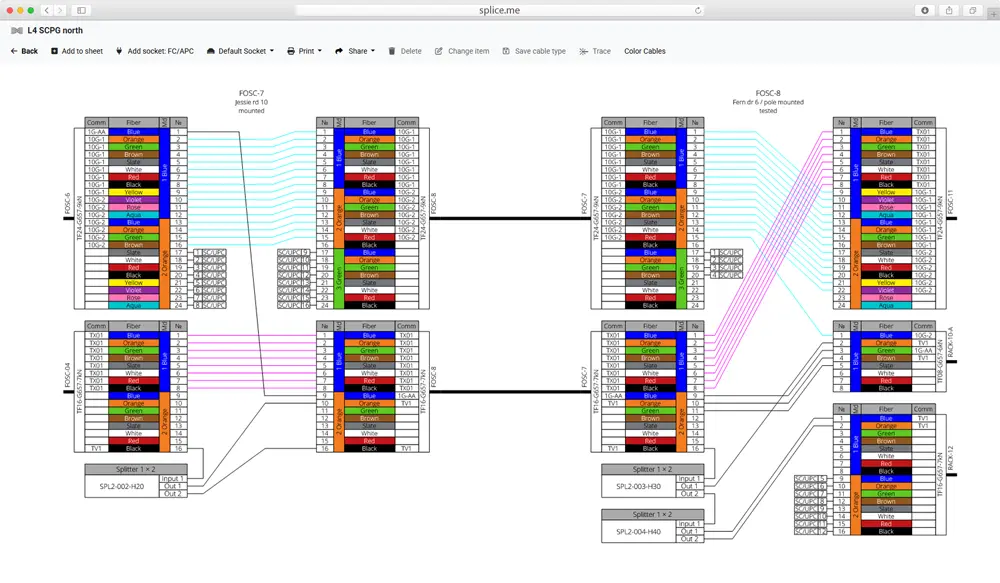

ממשק Digital Twin של Splice.me

פתרונות כבלים בצפיפות גבוהה

סרט מסורתי

מגושם

כבלים גדולים ומגושמים הדורשים זמן רב להכנה.

  • גישה לקויה באמצע המקטע
  • שפופרות גדולות וקשיחות
  • צפיפות סיבים ירודה

שפופרת חופשית (Loose Tube)

מהירות נמוכה

הגנה יוצאת דופן אך מוגבל בצפיפות ואיטי לחיבור.

  • חיבור סיבים בודדים
  • אין כיפוף מועדף
  • חיוני להפצה
אופטימלי

SmartRIBBON™

סטנדרט מודרני

משלב זיהוי שפופרת חופשית עם מהירות היתוך המוני.

  • שפופרות קינון ניתנות לעיצוב
  • מכפיל את צפיפות הסיבים
  • הפחתה עצומה בזמן החיבור

יעילות תפעולית

הפחתת 'זמן ממוצע לתיקון' (MTTR) באמצעות ארגון גידים טוב יותר.

3 קליקים

לתיעוד חיבור

1:1

שיקוף דיגיטלי

90 דקות

לחיבור כבל 288F

X6

שחזור מהיר יותר

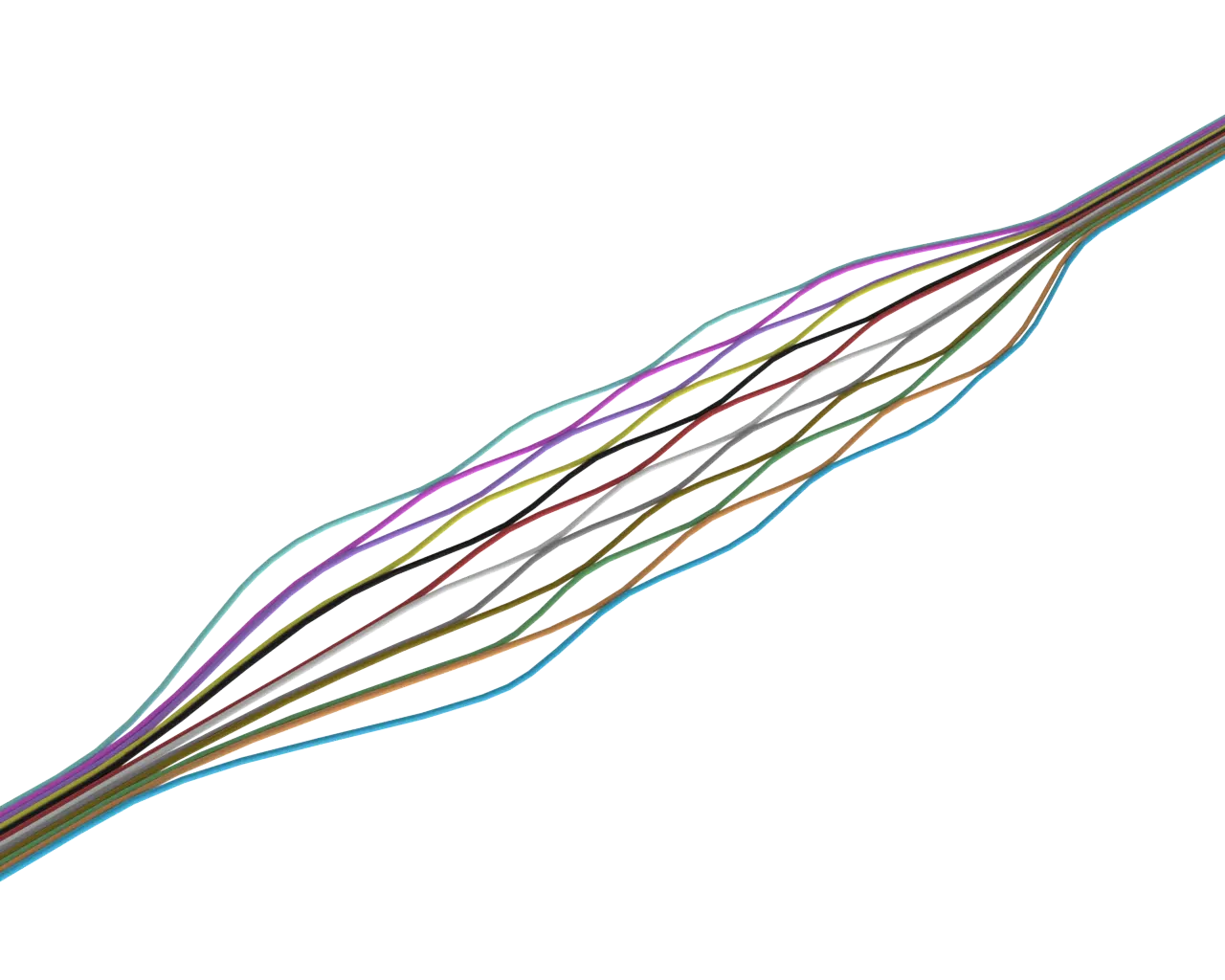

Product Image
Featured Solution

כבל סיב אופטי SmartRIBBON™

כבל סרט בצפיפות גבוהה במיוחד עם מבנה סרט גמיש, מהונדס ליעילות במקום, שחבור היתוך המוני מהיר או שחבור סיב בודד ברשתות תעלות.

צפו בפרטי SmartRIBBON

היררכיית הזיהוי: חפש ואמת

1
1. רמת השפופרת (Tube)

שפופרות עוקבות אחר רצף 12 הצבעים של TIA/EIA-598-C לצורך זיהוי.

2
2. רמת הסרט (Ribbon)

סרטים מסומנים בסימוני סרט בסגנון תיוג לזיהוי קל.

3
3. רמת הגיד (Strand)

גידים עוקבים אחר רצף 12 הצבעים של TIA/EIA-598-C לצורך זיהוי.

4
4. מיפוי תוכנה

הקישוריות מתועדת ב-Splice.me, ויוצרת תאום דיגיטלי קריטי.

תיעוד מדור קודם (Excel/CAD)

  • ✕
    גיהינום של לשוניות: נתוני חיבורים מפוזרים בעשרות גיליונות אלקטרוניים מנותקים.
  • ✕
    רשומות סטטיות: ללא עדכונים בזמן אמת; ‘As-Builts’ מתיישנים במהירות.
  • ✕
    מעקב ידני: טכנאים מבלים שעות במעקב ידני אחר קווים על פני שכבות.
  • ✕
    סירי נתונים נפרדים: חוסר במערכת אמת אחת לקישוריות מפורטת.

ניהול חיבורים דיגיטלי (Splice.me)

  • ✓
    מטריצה אחידה: מערכת אמת אחת לקישוריות גידים מפורטת.
  • ✓
    סנכרון חי: עדכונים מהשטח מסונכרנים בזמן אמת עבור כוח עבודה זריז.
  • ✓
    מעקב בלחיצה אחת: צפה באופן מיידי בנתיב מקצה לקצה של הסיבים.
  • ✓
    הפצת נתונים: הערות ומזהים מתפשטים אוטומטית דרך נקודות חיבור.

Technical FAQ

+ האם Splice.me הוא מוצר של ScaleFibre?
לא. Splice.me היא פלטפורמה עצמאית, אך אנו חושבים שהיא כלי קל משקל שבאמת פותר בעיית שמירת רשומות בפריסות עם ספירה גבוהה. בעוד שאנו מייצרים את מוצר ה-SmartRIBBON™, הם מספקים את התאום הדיגיטלי הנדרש למעקב אחר ההיררכיה המורכבת עבור כל כך הרבה סיבים. אנו אוהבים אותה מכיוון שהיא מחליפה את ‘גיהינום הלשוניות’ של גיליונות אלקטרוניים, ומבטיחה שהתיעוד שלכם אמין כמו הכבל שלנו.
+ כיצד 'Ribbon-in-Tube' מונע שגיאות זיהוי?
על ידי שיכון סרטים הניתנים לגלגול בתוך שפופרות חיץ ניתנות לעיצוב מקודדות צבע, טכנאים יכולים לחפש בקלות קבוצות ספציפיות. ארגון היררכי זה חיוני לניהול ספירות בצפיפות גבוהה במיוחד בכבלי SmartRIBBON™ לשימוש חיצוני.
+ מה ההשפעה של 'כיפוף מועדף' בשטח?
סרטים מסורתיים נוקשים ומתכופפים בקלות רק בכיוון אחד; סרטים ניתנים לגלגול כמו SmartRIBBON מבטלים זאת, ומאפשרים גמישות של 360 מעלות וניהול קל יותר של כבלי עודף במגשים צפופים.
+ האם ScaleFibre מציעה ארכיטקטורות כבלים אחרות בצפיפות גבוהה?
כן. בנוסף ל-SmartRIBBON™, אנו מייצרים Mini Loose Tube, המספק פתרונות גמישים עבור סביבות פריסה שונות.
+ אילו מוצרי קישוריות זמינים עבור פריסות סרט?
ScaleFibre מספקת מערכת אקולוגית מלאה הכוללת מארזים עם ספירת סיבים גבוהה, מכלולי מפצל MPO, ופיגטיילים גמישים לסרטים כדי לשמור על שלמות שמירת הרשומות מהכבל ועד למסגרת.
+ כיצד יש לטפל בכבלי SmartRIBBON במהלך ההתקנה?
עקב צפיפות הסיבים הגבוהה, ניהול תוף נכון הוא קריטי. אנו ממליצים לעיין במדריך שלנו בנושא טיפול בתוף כבלים כדי למנוע לחץ מכני על הסרטים המחוברים לסירוגין.
+ האם אוכל להשתמש בציוד חיבור סטנדרטי עבור SmartRIBBON?
בעוד שסרטים ניתנים לגלגול ניתנים לחיבור כסיבים בודדים, הם ממוטבים לחיבור בהיתוך המוני.

References & Footnotes

  1. TIA/EIA-598-C: תקן לקידוד צבע סיבים אופטיים.
  2. תמונה באדיבות Wikimedia, https://commons.wikimedia.org/wiki/File:Fiber_Splice.jpg
