- طراحی HighSTACK™ با شاسی ثابت برای حداکثر پایداری پیوند
- گیرههای ورودی جانبی و پشتی AnchorLINK™ برای تثبیت سریع کابل بدون نیاز به ابزار
- آداپتورهای LC Quadplex شاتردار برای ایمنی لیزر و محافظت در برابر گرد و غبار
- پیکربندی شده با کاستهای اسپلیس نواری برای جریانهای کاری همجوشی انبوه
- ساختار فولادی 1.6 میلیمتری برای یکپارچگی ساختاری تحت بار کامل
- شمارهگذاری پورت با دید بالا برای شناسایی سریع مدار
- پشتیبانی از اسپلیسینگ، خاتمه مستقیم و مجموعههای از پیش خاتمه یافته
- سازگار با رکهای استاندارد 19 اینچی مخابراتی و داده
مهندسی شده برای پیشیگرفتن
تحویل با اطمینان انجام شده
تدارکات سادهشده
آماده برای استقرار سریع
آماده برای مقیاسپذیری
همخوانی تضمینشده
سری HighSTACK™ مجموعهای اختصاصی از محفظههای ثابت با چگالی بالا است که برای شبکههای مخابراتی و مراکز داده با عملکرد بالا طراحی شدهاند. با استفاده از یک شاسی صلب و ثابت، پلتفرم HighSTACK™ پایداری مطلق را برای پیوندهای فیبر با تعداد بالا فراهم میکند و خطر خمشهای بزرگ یا تنش کانکتور را که اغلب با سینیهای کشویی در محیطهای با چگالی بالا همراه است، از بین میبرد.

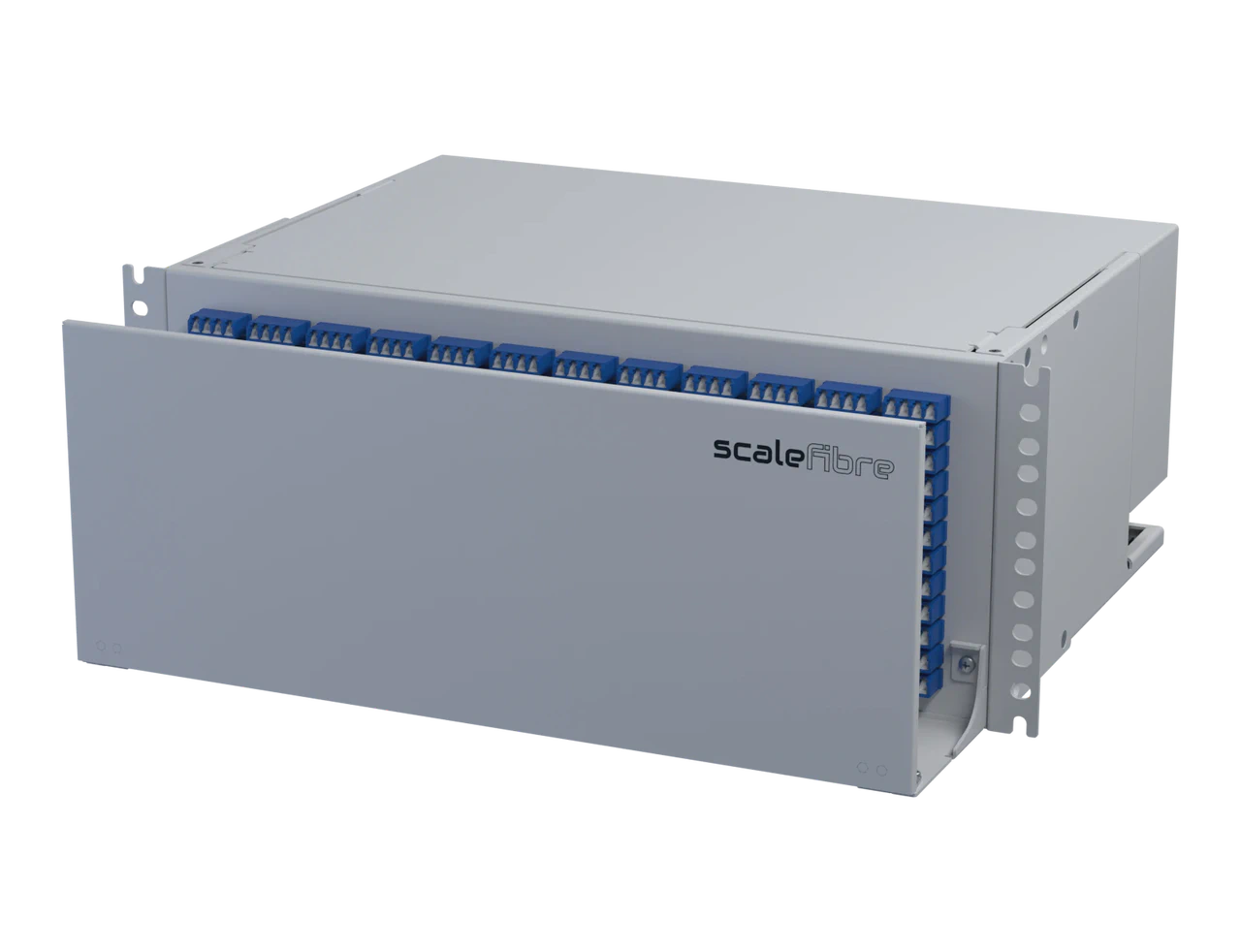

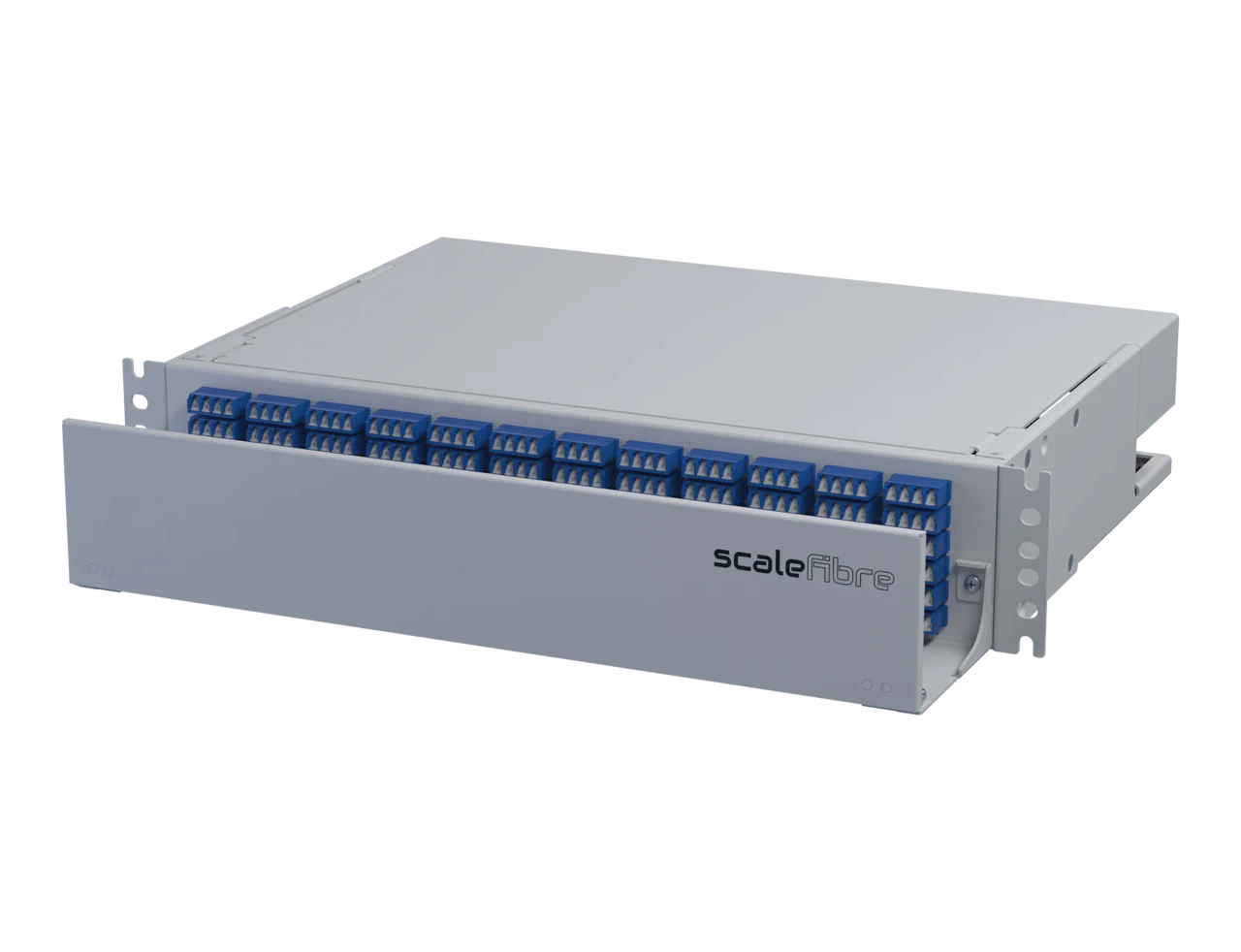

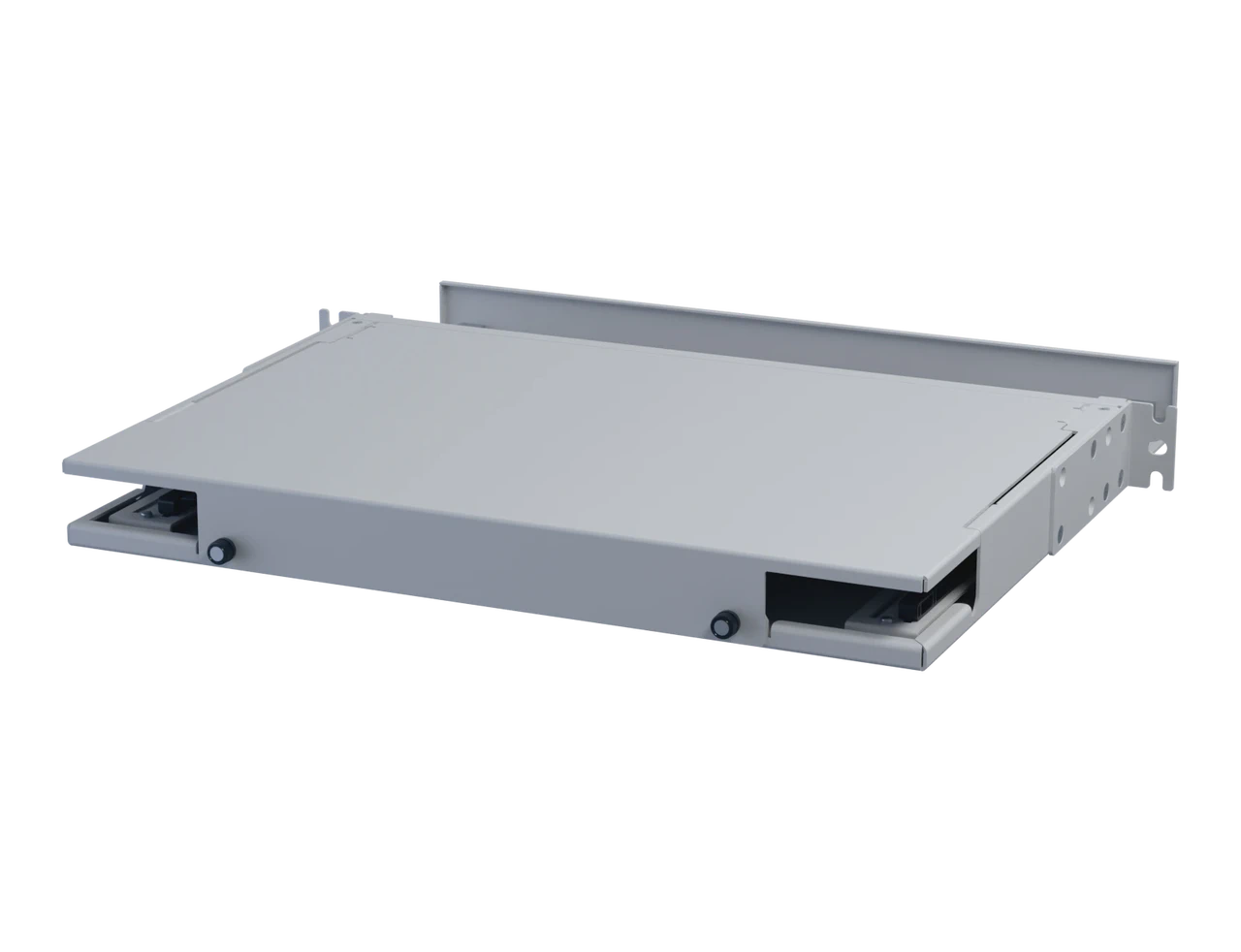

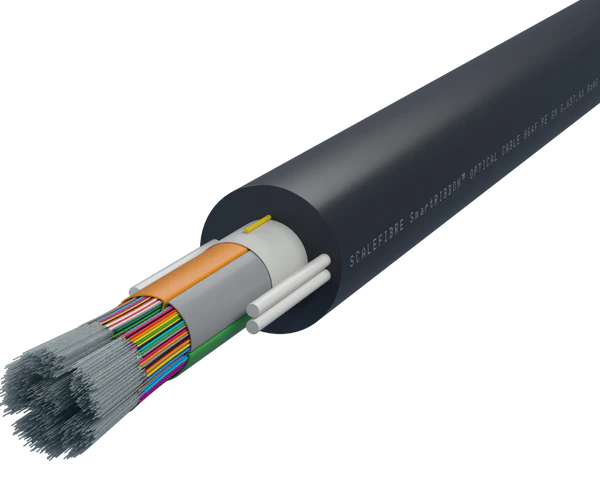

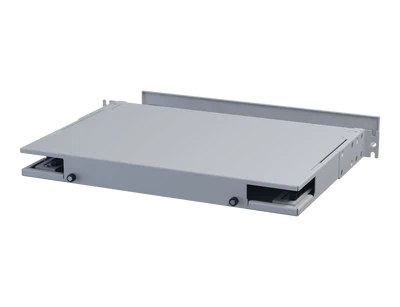

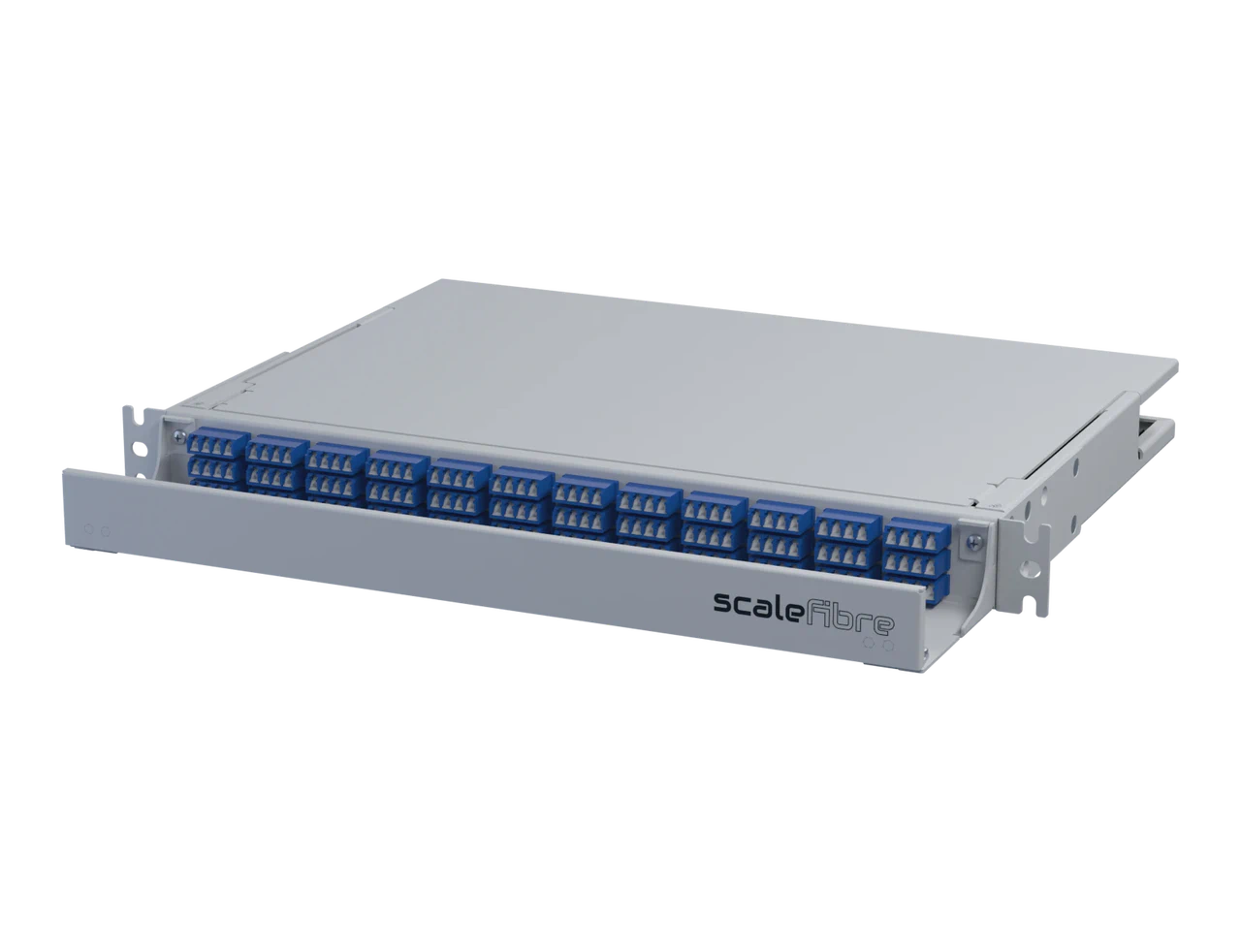

این محفظهها که در پیکربندیهای 1RU، 2RU و 4RU موجود هستند، از پیش با آداپتورهای LC Quadplex شاتردار تجهیز شدهاند تا حداکثر 576 فیبر را در یک فضای 4RU پشتیبانی کنند. معماری داخلی برای همجوشی انبوه (mass-fusion splicing) بهینهسازی شده است و دارای نقاط نصب اختصاصی برای کاستهای اسپلیس نواری ScaleFibre میباشد تا انتقال تمیز از ستون فقرات SmartRIBBON™ به پچ پنلهای با چگالی بالا را تضمین کند.

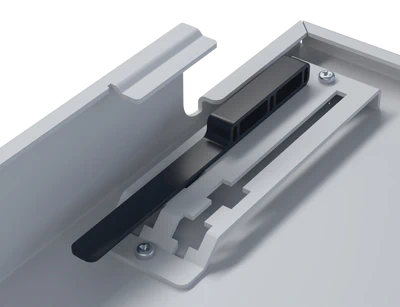

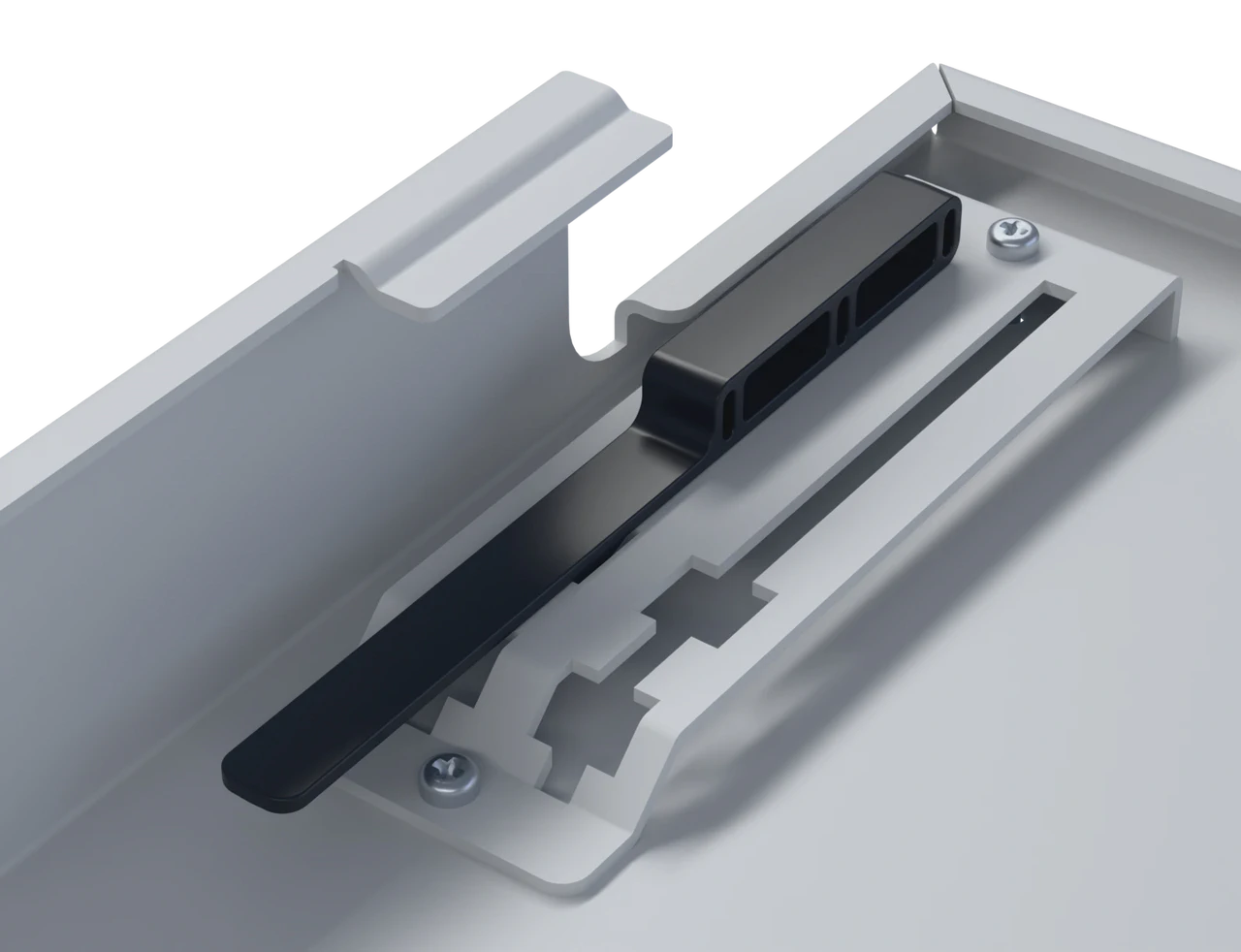

هر محفظه HighSTACK™ دارای سیستم گیره AnchorLINK™ برای تثبیت کابل بدون نیاز به ابزار است. این گیرهها امکان قرار دادن کابلهای ورودی را به سرعت در نقاط ورودی عقب یا کناری فراهم میکنند و تسکین تنش و کنترل شعاع خمش عالی را بدون نیاز به گلندهای سنتی یا بستهای کابل ارائه میدهند.
| ظرفیت و چگالی | |
| ظرفیت 1RU | 144 فیبر (36x آداپتور LC چهارگانه) |
| ظرفیت 2RU | 288 فیبر (72x آداپتور LC چهارگانه) |
| ظرفیت 4RU | 576 فیبر (144x آداپتور LC چهارگانه) |
| سبک آداپتور | LC Quadplex شاتردار، آستین سرامیکی |
| عملکرد نوری | |
| پیگتیلها | پیگتیلهای نواری در پیکربندیهای اسپلیسینگ گنجانده شدهاند |
| افت ورودی | IEC 61753-1 Grade B (میانگین ≤ 0.12dB؛ حداکثر ≤ 0.25dB برای >97%) |
| افت بازگشتی | LC/PC ≥ 50dB؛ LC/APC ≥ 65dB |
| مدیریت کابل | |
| مکانیزم ورودی | گیرههای قفلشونده بدون ابزار AnchorLINK™ |
| موقعیتهای ورودی | ورودی دوگانه از عقب و کنار |

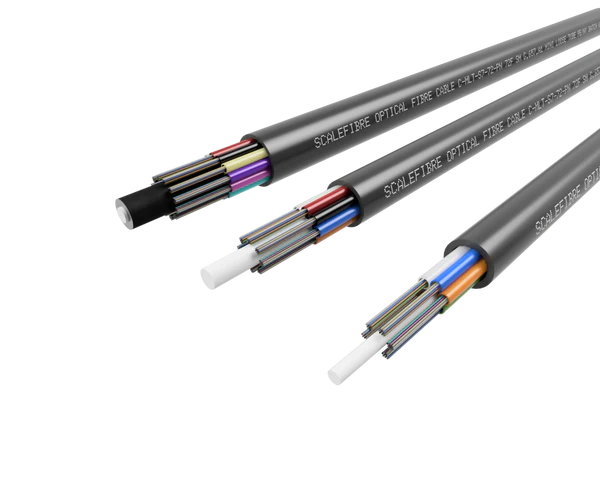

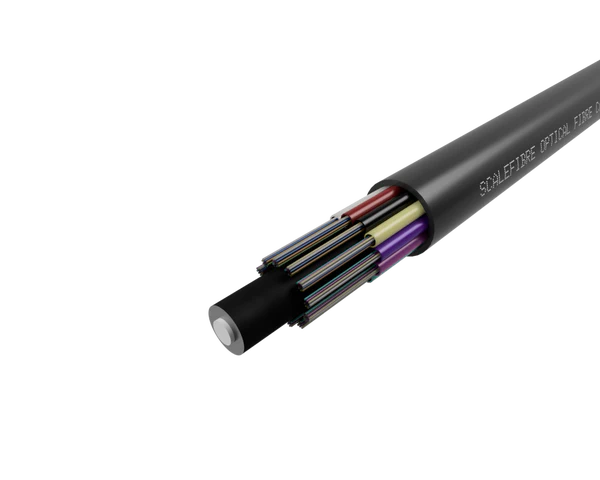

| سازگاری کابل | Loose Tube، SmartRIBBON™ و Breakoutهای از پیش خاتمهیافته |
| ساخت | |
| عرض | 483 میلیمتر (19 اینچ) |
| عمق | 300 میلیمتر |
| ارتفاع (1U/2U/4U) | 44 میلیمتر / 88 میلیمتر / 176 میلیمتر |
| انطباق | |
| استاندارد رک | سازگاری با استاندارد EIA-310 19 اینچ |
| سازگار با RoHS3 | بله |
| محفظههای اسپلیس HighSTACK، LC/UPC | |
| HS-1RU-S-144F-LC | محفظه HighSTACK 1RU، اسپلیس نواری 12 فیبر، 144 فیبر LC/UPC (36x چهارگانه)، شاتردار |

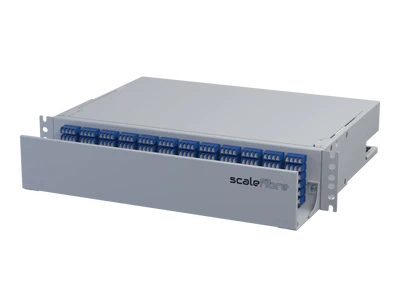

| HS-2RU-S-288F-LC | محفظه HighSTACK 2RU، اسپلیس نواری 12 فیبر، 288 فیبر LC/UPC (72x چهارگانه)، شاتردار |

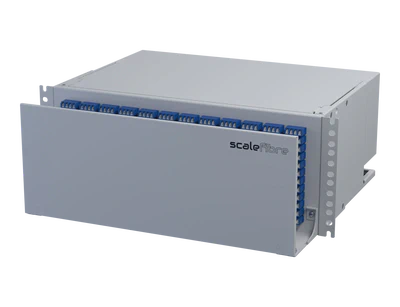

| HS-4RU-S-576F-LC | محفظه HighSTACK 4RU، اسپلیس نواری 12 فیبر، 576 فیبر LC/UPC (144x چهارگانه)، شاتردار |
| محفظههای اسپلیس HighSTACK، LC/APC | |
| HS-1RU-S-144F-LCA | محفظه HighSTACK 1RU، اسپلیس نواری 12 فیبر، 144 فیبر LC/APC (36x چهارگانه)، شاتردار |
| HS-2RU-S-288F-LCA | محفظه HighSTACK 2RU، اسپلیس نواری 12 فیبر، 288 فیبر LC/APC (72x چهارگانه)، شاتردار |
| HS-4RU-S-576F-LCA | محفظه HighSTACK 4RU، اسپلیس نواری 12 فیبر، 576 فیبر LC/APC (144x چهارگانه)، شاتردار |
| محفظههای پچینگ HighSTACK، LC/UPC | |
| HS-1RU-P-144F-LC | محفظه HighSTACK 1RU، پچینگ، 144 فیبر LC/UPC (36x چهارگانه)، شاتردار |
| HS-2RU-P-288F-LC | محفظه HighSTACK 2RU، پچینگ، 288 فیبر LC/UPC (72x چهارگانه)، شاتردار |
| HS-4RU-P-576F-LC | محفظه HighSTACK 4RU، پچینگ، 576 فیبر LC/UPC (144x چهارگانه)، شاتردار |
| محفظههای پچینگ HighSTACK، LC/APC | |
| HS-1RU-P-144F-LCA | محفظه HighSTACK 1RU، پچینگ، 144 فیبر LC/APC (36x چهارگانه)، شاتردار |
| HS-2RU-P-288F-LCA | محفظه HighSTACK 2RU، پچینگ، 288 فیبر LC/APC (72x چهارگانه)، شاتردار |
| HS-4RU-P-576F-LCA | محفظه HighSTACK 4RU، پچینگ، 576 فیبر LC/APC (144x چهارگانه)، شاتردار |
