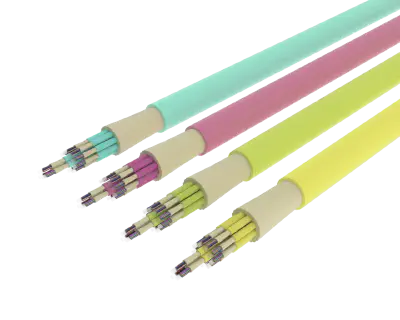

SlimCORE™ 144F یک کابل فیبر نوری داخلی با زیرواحدهای فشرده است که برای کاربردهای با چگالی بالا و خاتمهدهی آسان طراحی شده است.
- دوازده زیرواحد 12 فیبره امکان انشعاب مستقیم به دوازده کانکتور MPO در هر کابل را فراهم میکنند.
- اندازهگیری شده برای مسیرهای برنامهریزی شده سینی کابل در توزیع مرکزی مخابرات و مراکز داده
- قابل مدیریت برای تجمیع ستون فقرات در داخل ساختمان با استفاده از روشهای کشش استاندارد
- ساختار تمام-دیالکتریک با اعضای مقاوم از نخ آرامید
- ژاکت LSZH مقاوم در برابر شعله، مناسب برای محیطهای کابلکشی ساختاریافته داخلی
مهندسی شده برای پیشیگرفتن
تحویل با اطمینان انجام شده
تدارکات سادهشده
آماده برای استقرار سریع
آماده برای مقیاسپذیری
همخوانی تضمینشده
کابل SlimCORE™ 144F کاربردهای توزیع مرکزی در مخابرات و مراکز داده را هدف قرار میدهد، از جمله پچکاری کامل رک MPO، خاتمهدهی مرکزی، و تجمیع ستون فقرات با چگالی بالا. ساختار زیرواحد دوازده رشتهای (هر کدام 12 فیبر) امکان انشعاب گسترده به ماژولهای MPO مجزا را فراهم کرده و از پچکاری متمرکز در سطح ردیف یا رک پشتیبانی میکند.
این کابل با قطر خارجی 10.4 میلیمتر و وزن اسمی 93 کیلوگرم بر کیلومتر، نیاز به مسیربندی از طریق سینی کابل برنامهریزیشده دارد، اما برای استقرار در داخل ساختمان قابل مدیریت است. پیکربندیها در حالت تکحالته (G.657.A1) و چندحالته (OM3, OM4, OM5) موجود هستند.
| جزئیات ساختار | |
| Fibre Count | 144 فیبر (12 × 12 زیرواحد) |
| Fibre Coating | پوشش اولیه 250 میکرومتر |
| Subunit Diameter | 2.0 میلیمتر اسمی |
| Strength Members | نخهای آرامید |
| Jacket Material | کم دود بدون هالوژن (LSZH) |
| ابعاد کابل | |
| Nominal Outer Diameter | 10.4 میلیمتر |
| Nominal Weight | 93 کیلوگرم بر کیلومتر ±10% |
| مشخصات مکانیکی | |
| Max Tensile Load (Short Term) | 660 N |
| Max Tensile Load (Long Term) | 200 N |
| Crush Resistance | 110 N / cm |
| Bend Radius (Installation) | 205mm |
| Bend Radius (Static) | 100mm |
| مشخصات محیطی | |
| Temperature – Installation | -10°C تا +60°C |
| Temperature – Operation | -20°C تا +70°C |
| Temperature – Storage | -40°C تا +70°C |
| انطباق | |
| Flame Rating | IEC 60332-1, IEC 60332-3-24 |
| Standards | IEC 60794-2-20, ISO/IEC 11801, AS/CA S008 |
| انواع SlimCORE 144F | |
| C-SC-S7-144-L | کابل زیرواحدی SlimCore، تک حالته (G.657.A1)، 144 فیبر، زرد |
| C-SC-M3-144-L | کابل زیرواحدی SlimCore، OM3، 144 فیبر، آبی فیروزهای |
| C-SC-M4-144-L | کابل زیرواحدی SlimCore، OM4، 144 فیبر، آبی فیروزهای |
| C-SC-M4-144-L-EV | کابل زیرواحدی SlimCore، OM4، 144 فیبر، بنفش اریکا |
| C-SC-M5-144-L | کابل زیرواحدی SlimCore، OM5، 144 فیبر، سبز لیمویی |
