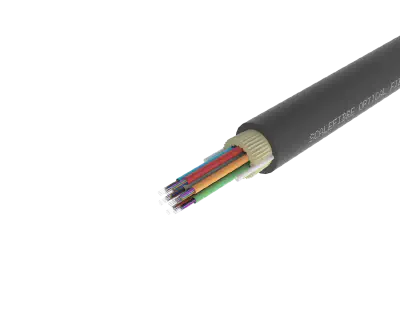

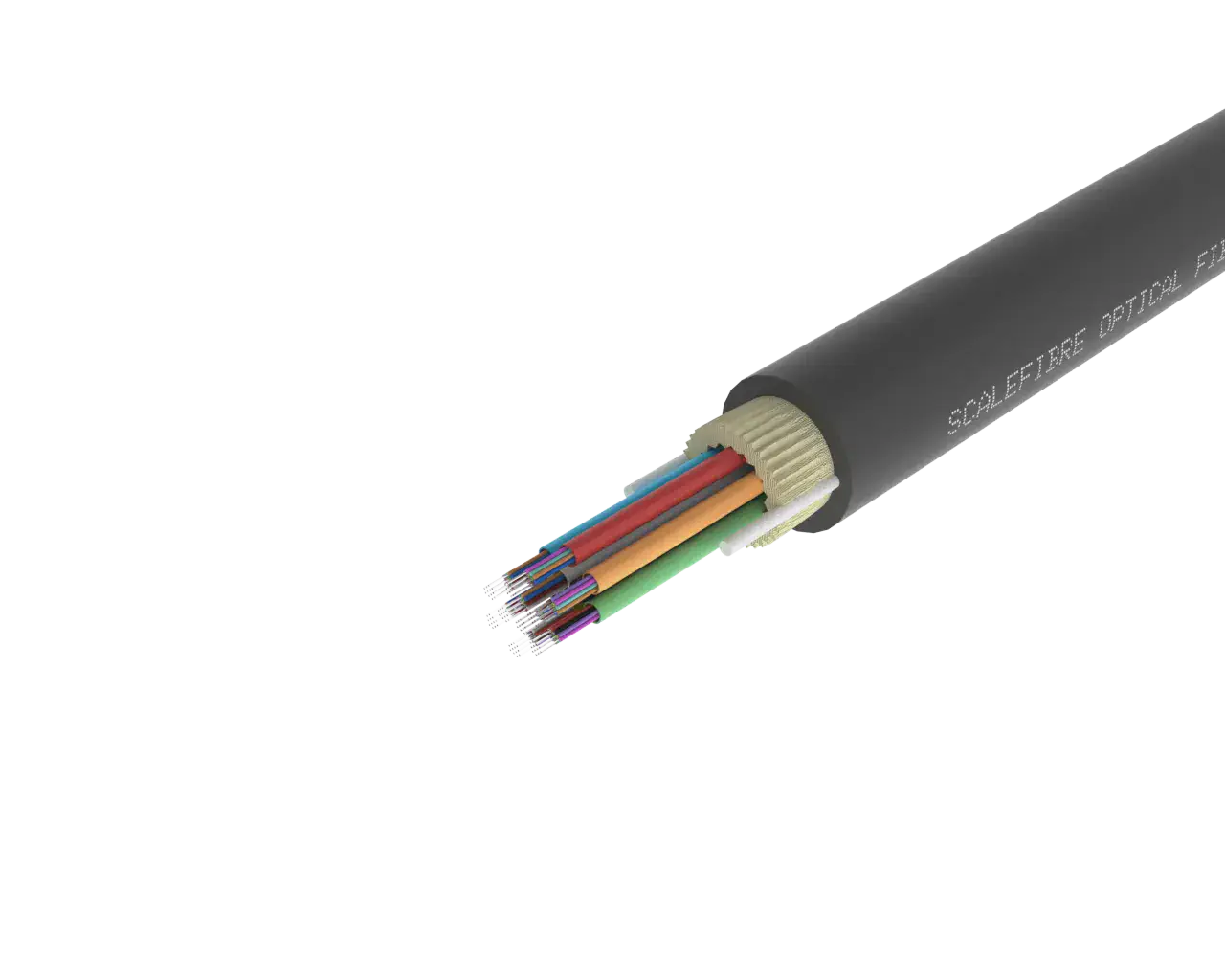

کابل فیبر نوری لوز تیوب بادوام با روکش LSZH (کم دود و بدون هالوژن)، طراحی شده برای افزایش ایمنی در برابر آتش و حداقل انتشار گازهای گلخانهای در محیطهای بسته یا تحت نظارت.
- طراحی شده برای سهولت آماده سازی
- طراحی مسدود شده با آب خشک
- مناسب برای نصب در کانال و دفن مستقیم
- ژاکت بیرونی مشکی بدون هالوژن و کم دود
مهندسی شده برای پیشیگرفتن
تحویل با اطمینان انجام شده
تدارکات سادهشده
آماده برای استقرار سریع
آماده برای مقیاسپذیری
همخوانی تضمینشده
این کابل فیبر نوری لوله شل برای جمع و جور بودن و سهولت نصب در محیطهای دارای کانال محدود طراحی شده است. قطر کاهش یافته آن امکان استفاده از فیبرهای بیشتر در هر کانال را فراهم میکند و استفاده از کانال را بهینه میسازد. روکش بیرونی مشکی کمدود و بدون هالوژن (LSZH) دوام محیطی را فراهم میکند، در عین حال مواد شیمیایی مضر را در صورت آتشسوزی کاهش میدهد. نخهای آرامید و میلههای FRP استحکام کششی را افزایش میدهند، در حالی که مواد خشک مسدودکننده آب، امکان جابجایی تمیز و بدون ابزار را در حین نصب فراهم میکنند.

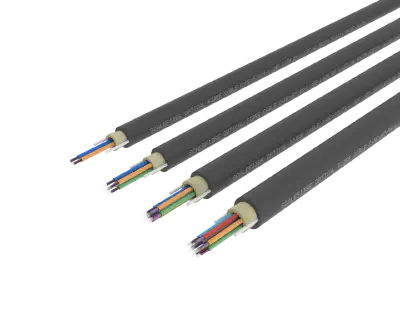

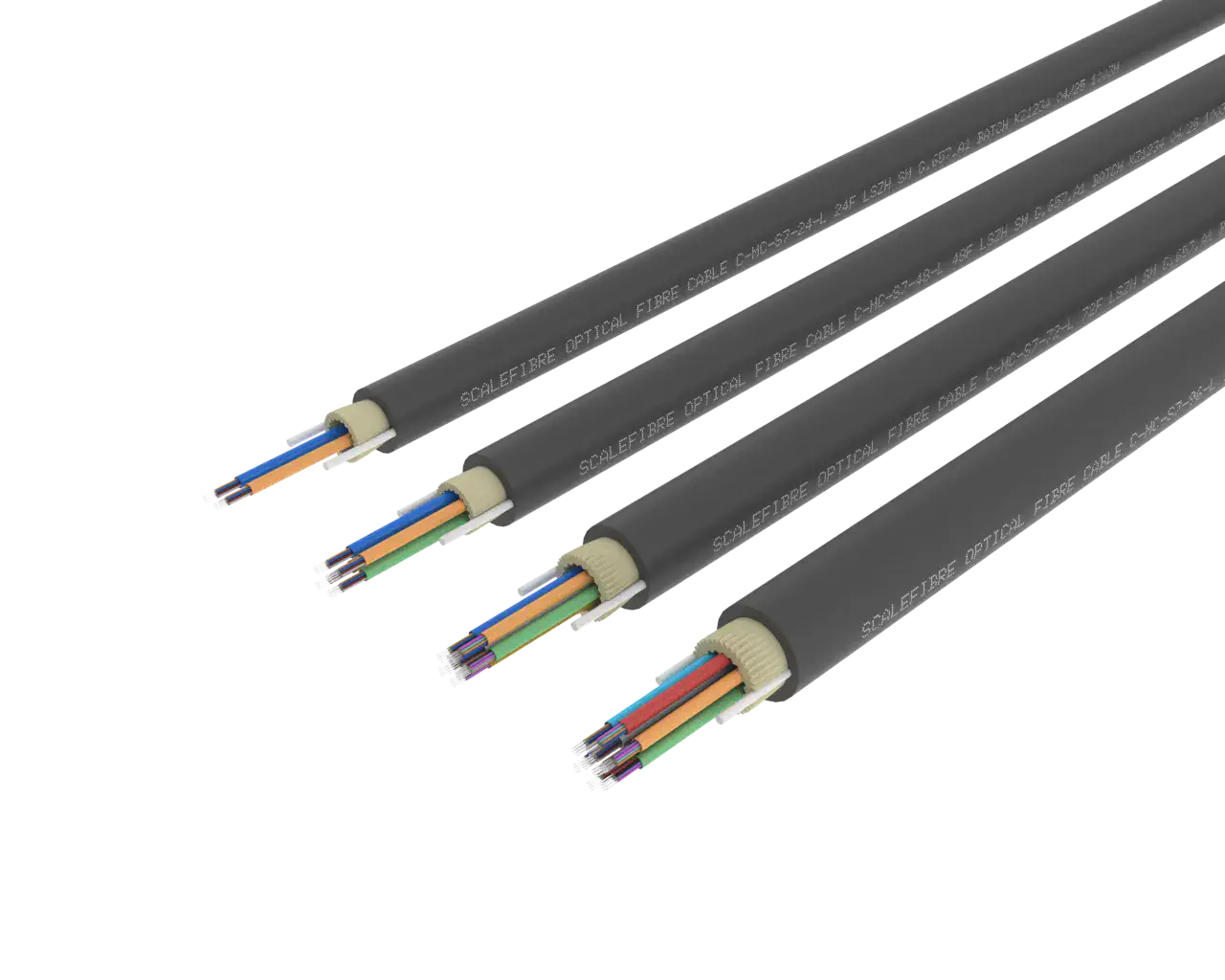

این کابل از کاربردهای کانالی و دفن مستقیم پشتیبانی میکند و برای ساخت زیرساختهای پهنای باند، سازمانی، اپراتوری و تاسیسات شهری مناسب است. این ساختار که در پیکربندیهای 6 تا 96 فیبر و با انواع مختلف فیبر نوری موجود است، پایداری را در استقرار شبکههای مسافت طولانی، مترو و محوطه دانشگاه تضمین میکند.
| جزئیات ساخت و ساز | |
| تعداد فیبر | ۶ تا ۹۶ فیبر |
| نوع فیبر | تک حالته G.652.D تک حالته G.657.A1 تک حالته G.657.A2 چند حالته OM3 چند حالته OM4 سایر فیبرهای نوری تخصصی |
| نوع لوله | لولههای پلیمری لوز تیوب با فناوری مسدود کردن خشک |
| مسدود کردن آب | نخها و نوارهای خشک و متورمشونده در آب |
| عضو قوی | نخهای آرامید و میلههای FRP |
| ژاکت بیرونی | بدون هالوژن کم دود (LSZH) |
| قطر بیرونی | |
| قطر بیرونی، ۶ الیاف | 6.0 میلیمتر |
| قطر بیرونی، ۱۲ فیبر | ۶.۶ میلیمتر |
| قطر بیرونی، ۲۴ فیبر | ۷.۲ میلیمتر |
| قطر بیرونی، ۴۸ فیبر | ۸.۲ میلیمتر |
| قطر بیرونی، ۷۲ الیاف | ۹.۰ میلیمتر |
| وزن | |
| ۶ الیاف | ۴۷ کیلوگرم در کیلومتر |
| ۱۲ الیاف | ۵۴ کیلوگرم در کیلومتر |
| ۲۴ الیاف | ۶۲ کیلوگرم بر کیلومتر |
| ۴۸ الیاف | ۷۶ کیلوگرم بر کیلومتر |
| ۷۲ الیاف | ۸۸ کیلوگرم بر کیلومتر |
| ویژگیهای مکانیکی | |
| حداکثر بار کششی (کوتاه مدت) | ۰.۹–۱.۸ کیلونیوتن (≥ ۲.۰ × وزن کابل) |
| مقاومت در برابر خرد شدن | ۲.۰ کیلونیوتن/۱۰ سانتیمتر |
| شعاع خم شدن | |
| ۶ الیاف | ۱۲۰ میلیمتر (نصب) / ۶۰ میلیمتر (ثابت) |
| ۱۲ الیاف | ۱۴۰ میلیمتر (نصب) / ۷۰ میلیمتر (ثابت) |
| ۲۴ الیاف | ۱۵۰ میلیمتر (نصب) / ۷۵ میلیمتر (ثابت) |
| ۴۸ الیاف | ۱۷۰ میلیمتر (نصب) / ۸۵ میلیمتر (ثابت) |
| ۷۲ الیاف | ۱۸۰ میلیمتر (نصب) / ۹۰ میلیمتر (ثابت) |
| ویژگیهای محیطی | |
| دمای نصب | -5 درجه سانتیگراد تا +45 درجه سانتیگراد |
| دمای عملیاتی | -30 درجه سانتیگراد تا +60 درجه سانتیگراد |
| دمای نگهداری | -30 درجه سانتیگراد تا +70 درجه سانتیگراد |
| انطباق | |
| استانداردها | استانداردهای فیبر نوری IEC 60794، AS/CA S008، ITU-T |
| سازگار با RoHS3 | بله |
| Single Mode, G.657.A1 | |
| C-LTMC-S7-006-L | Loose Tube Micro Cable, 6 Fibre, Single-mode (G.657.A1) |
| C-LTMC-S7-012-L | Loose Tube Micro Cable, 12 Fibre, Single-mode (G.657.A1) |
| C-LTMC-S7-024-L | Loose Tube Micro Cable, 24 Fibre, Single-mode (G.657.A1) |
| C-LTMC-S7-048-L | Loose Tube Micro Cable, 48 Fibre, Single-mode (G.657.A1) |
| C-LTMC-S7-072-L | Loose Tube Micro Cable, 72 Fibre, Single-mode (G.657.A1) |
| C-LTMC-S7-096-L | Loose Tube Micro Cable, 96 Fibre, Single-mode (G.657.A1) |
| Single Mode, G.652.D | |
| C-LTMC-S2-006-L | Loose Tube Micro Cable, 6 Fibre, Single-mode (G.652.D) |
| C-LTMC-S2-012-L | Loose Tube Micro Cable, 12 Fibre, Single-mode (G.652.D) |
| C-LTMC-S2-024-L | Loose Tube Micro Cable, 24 Fibre, Single-mode (G.652.D) |
| C-LTMC-S2-048-L | Loose Tube Micro Cable, 48 Fibre, Single-mode (G.652.D1) |
| C-LTMC-S2-072-L | Loose Tube Micro Cable, 72 Fibre, Single-mode (G.652.D) |
| C-LTMC-S2-096-L | Loose Tube Micro Cable, 96 Fibre, Single-mode (G.652.D) |
| Multi Mode, OM3 | |
| C-LTMC-M3-006-L | Loose Tube Micro Cable, 6 Fibre, Single-mode (OM3) |
| C-LTMC-M3-012-L | Loose Tube Micro Cable, 12 Fibre, Single-mode (OM3) |
| C-LTMC-M3-024-L | Loose Tube Micro Cable, 24 Fibre, Single-mode (OM3) |
| C-LTMC-M3-048-L | Loose Tube Micro Cable, 48 Fibre, Single-mode (OM3) |
| C-LTMC-M3-072-L | Loose Tube Micro Cable, 72 Fibre, Single-mode (OM3) |
| C-LTMC-M3-096-L | Loose Tube Micro Cable, 96 Fibre, Single-mode (OM3) |
| Multi Mode, OM4 | |
| C-LTMC-M4-006-L | Loose Tube Micro Cable, 6 Fibre, Single-mode (OM4) |
| C-LTMC-M4-012-L | Loose Tube Micro Cable, 12 Fibre, Single-mode (OM4) |
| C-LTMC-M4-024-L | Loose Tube Micro Cable, 24 Fibre, Single-mode (OM4) |
| C-LTMC-M4-048-L | Loose Tube Micro Cable, 48 Fibre, Single-mode (OM4) |
| C-LTMC-M4-072-L | Loose Tube Micro Cable, 72 Fibre, Single-mode (OM4) |
| C-LTMC-M4-096-L | Loose Tube Micro Cable, 96 Fibre, Single-mode (OM4) |
