هر کانکتور نوری یک فرول دارد - قطعه مهندسی‌شده‌ی دقیقی که فیبر را در جای خود نگه می‌دارد و آن را با جفتش هم‌تراز می‌کند. روی کاغذ، آنها یکسان به نظر می‌رسند و ممکن است وسوسه‌انگیز باشد که آنها را به عنوان یک کالا در نظر بگیریم. اما مانند اکثر چیزها در فیبر نوری، کیفیت اهمیت دارد. چند میکرون خطای هم‌مرکزی، رانش قطر سوراخ یا بیضی‌شکل بودن می‌تواند هسته فیبر را به اندازه‌ای تغییر دهد که باعث افت درج قابل اندازه‌گیری شود.
هرچه بودجه اتلاف شما کمتر باشد، کیفیت کانکتور حیاتی‌تر است. در شبکه‌های مدرن، این محدودیت از قبل بسیار کم است. 10GBase-SR به حداکثر اتلاف کانال 2.9 دسی‌بل نیاز دارد، در حالی که حداکثر 40GBase-SR4 1.5 دسی‌بل است. وقتی اتلاف فیبر را در طول خود اضافه می‌کنید، جایی برای کیفیت مشکوک وجود ندارد.
در یک دنیای ایده‌آل، هسته‌ها همیشه کاملاً تراز می‌شوند. اما واقعیت همیشه یک مصالحه است. فرول یک قطعه مهندسی ساده اما فوق‌العاده پیچیده است، با تعدادی از عواملی که بر عملکرد تأثیر می‌گذارند. قطر سوراخ فرول اولین مورد از آنهاست. اگر خیلی سفت باشد، قرار دادن فیبر در طول ساخت دشوار می‌شود و بر عملکرد تحت چرخه دما تأثیر می‌گذارد. اگر خیلی شل باشد، فیبر فضای کافی برای جابجایی در فضای خالی دارد. متحدالمرکز بودن سوراخ نسبت به قطر بیرونی فرول نیز بسیار مهم است. اگر افست خیلی زیاد باشد، تراز فیبر به خطر می‌افتد. این موارد بر اهمیت انتخاب فرول مناسب به عنوان یک پلتفرم پایه برای عملکرد مورد نیاز شما تأکید می‌کنند.

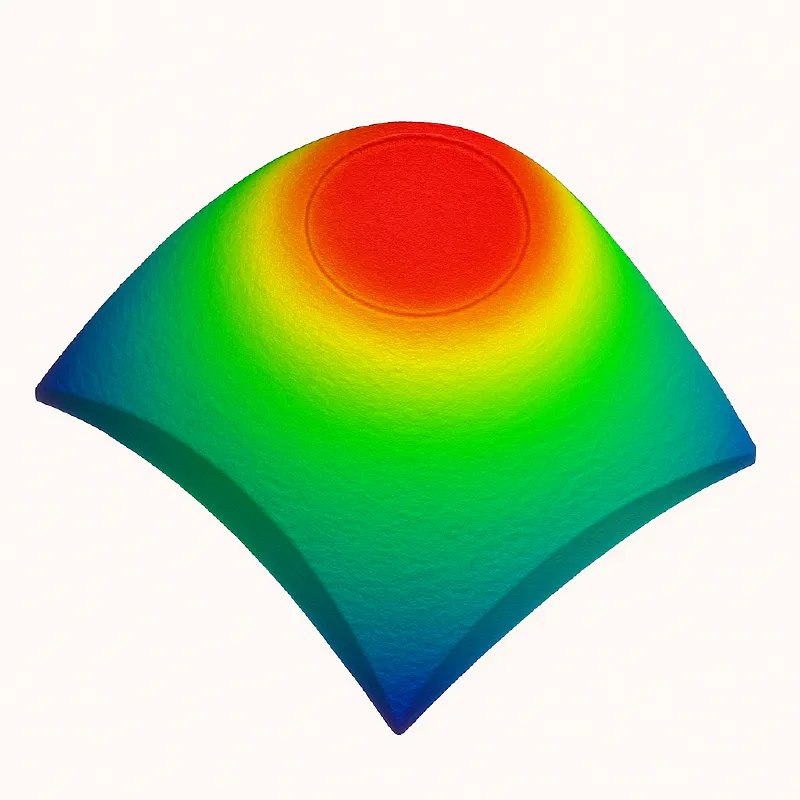

فراتر از فرول، فرآیند پولیش تأثیر زیادی دارد. روش پولیش بر هندسه نهایی تأثیر می‌گذارد. شعاع انحنا، انحراف رأس، بیرون‌زدگی یا بریدگی زیرین و زبری سطح، همگی بر ترازبندی با کانکتور جفت‌شده و در نهایت از دست رفتن آن تأثیر می‌گذارند.
حتی فرول‌های با کیفیت بالا هم تنوع دارند. سوال این است که این تنوع‌ها چگونه در آزمایش‌ها و در شبکه واقعی شما خود را نشان می‌دهند.
جفت‌گیری مرجع-تصادفی در مقابل جفت‌گیری تصادفی-تصادفی
تلفات الحاقی یک ویژگی ثابت یک کانکتور نیست. این ویژگی کانکتوری است که به کانکتور دیگری متصل شده است.
مرجع–تصادفی: یک کانکتور، یک کانکتور با درجه مرجع بسیار دقیق است. این کانکتور با تلرانس‌های دقیق‌تری نسبت به کانکتورهای میدانی معمولی ساخته شده است. شما هر کانکتور تحت آزمایش را با این مرجع شناخته شده جفت می‌کنید. نتیجه، مقادیر تلفات کمتر و ثابت‌تری است، زیرا فرول مرجع بخش زیادی از این تغییرپذیری را جبران می‌کند.
تصادفی-تصادفی: شما دو کانکتور از جمعیت تولید عمومی را با هم جفت می‌کنید. این به آنچه در میدان اتفاق می‌افتد نزدیک‌تر است، دو کانکتور واقعی با تلرانس‌های خودشان که در یک خط قرار می‌گیرند (یا قرار نمی‌گیرند). تغییرپذیری افزایش می‌یابد و میانگین تلفات معمولاً بدتر از آزمایش‌های مرجع-تصادفی است.
چرا تفاوت مهم است
کانکتوری که در ساخت عالی به نظر می‌رسد، ممکن است در یک رک واقعی ناامیدکننده باشد، زیرا در دنیای واقعی به ندرت به یک فرول مرجع بی‌نقص متصل می‌شوید. به همین دلیل است که برخی از تولیدکنندگان ترجیح می‌دهند بی‌سروصدا مرجع را به صورت تصادفی منتشر کنند - آنها در برگه‌های اطلاعات بهتر به نظر می‌رسند.
در یک استقرار، به خصوص در محیط‌های پچینگ که کانکتورها صدها بار دوباره جفت می‌شوند، نتایج تصادفی–تصادفی پیش‌بینی‌کننده بهتری از واقعیت هستند. شما فقط به اندازه بدترین جفت تطبیقی خود خوب هستید.
افزایش تحمل در مزرعه
ضرر درج در سناریوی تصادفی-تصادفی ترکیبی از چند چیز است:
- خطای هم‌مرکزی فرول از هر دو کانکتور.
- تغییر قطر هسته/روکش فیبر.
- انطباق هندسه لهستانی.
- کثیفی یا آلودگی.
حتی اگر هر کانکتور به صورت جداگانه مشخصات را برآورده کند، ترکیب آنها می‌تواند یک جفت را از حد مجاز فراتر ببرد - به خصوص در کانال‌های چند کانکتوره که تلفات به سرعت افزایش می‌یابد. اگر بودجه خود را بر اساس مشخصات تلفات منتشر شده تنظیم کنید، ممکن است دستیابی به آن عملکرد در محل دشوار یا غیرممکن باشد.
IEC 61753-1 به عنوان یک پست راهنما
خوشبختانه، IEC یک استاندارد منتشر شده دارد که به تعریف آنچه که برای اجزای فیبر نوری غیرفعال «خوب» به نظر می‌رسد، کمک می‌کند: IEC 61753-1. طبق IEC 61753-1، جفت‌های کانکتور تصادفی جفت شده بر اساس تلفات الحاقی و تلفات بازگشتی اندازه‌گیری شده، به صورت A، B، C یا D طبقه‌بندی می‌شوند.
- درجه A دقیق‌ترین تلرانس را دارد - کمترین میانگین تلفات الحاقی و پایدارترین عملکرد بین جفت‌های تصادفی.
- درجه B هنوز هم کیفیت بالایی دارد، اما محدودیت‌های آن کمی کمتر است.
- درجه C و D امکان تلفات به تدریج بالاتر را فراهم می‌کنند و اغلب در مواردی استفاده می‌شوند که بودجه بیش از فشرده‌سازی هر دسی‌بل حاشیه سود اهمیت دارد.
| درجه جفت گیری تصادفی IEC | میانگین IL ≤ (dB) | حداکثر IL ≤ (dB) برای ≥ 97٪ نمونه‌ها | یادداشت‌ها |
|---|---|---|---|
| الف | 0.07 دسی‌بل | ۰.۱۵ دسی‌بل | درجه A هنوز نهایی نشده است؛ در عمل تصویب شده است |
| ب | ۰.۱۲ دسی‌بل | 0.25 دسی‌بل | به راحتی در دسترس است |
| سی | 0.25 دسی‌بل | 0.50 دسی‌بل | بسیار رایج؛ اغلب منتشر نمی‌شود |
| دی | ۰.۵ دسی‌بل | ۱.۰۰ دسی‌بل | عملکرد ضعیف‌تر؛ اغلب منتشر نمی‌شود |
برای خریدار، این درجه‌بندی‌ها میانبری برای دانستن آنچه دریافت می‌کند هستند. نکته کلیدی این است که استاندارد IEC 61753-1 درجه‌بندی را در بین فروشندگان قابل مقایسه می‌کند. یک کانکتور درجه B از یک تأمین‌کننده باید همان شرایط آزمایش و محدودیت‌های درجه B از تأمین‌کننده دیگر را داشته باشد. این بدان معناست که می‌توانید دو قیمت را کنار هم قرار دهید، درجه را بررسی کنید و بدانید که سیب را با پرتقال مقایسه نمی‌کنید.
در مورد آن چه باید کرد؟
- برگه مشخصات را با دقت بررسی کنید — آیا درجه IEC را مشخص می‌کند؟ اگر خاموش است، فرض کنید که حد ضرر ارائه شده، مرجع-تصادفی است و می‌توانید انتظار ضرر بیشتری را در محل داشته باشید.
- از تأمین‌کننده‌ای خرید کنید که منابع فرول را به‌دقت کنترل می‌کند — همه «فرول‌های زیرکونیا» یکسان ساخته نشده‌اند - فروشندگان ارزان‌تر از فرول‌های بدتری استفاده می‌کنند.
- قبل از هر بار تمیز کردن — کثیفی، اثرات ناهمراستایی تلرانس را تشدید می‌کند. (برای [تمیزکننده‌های کانکتور ClickPRO] (/en/products/cleaning-tools/connector-cleaning-tools) درپوش بی‌شرمانه را وارد کنید)
- طراحی برای حاشیه سود — اگر بودجه لینک شما محدود است، به اعداد مربوط به تلفات الحاقی در بهترین حالت تکیه نکنید.
