- توزيع شبكي 4x4، يصل كل منفذ MPO-8 إلى أنسجة التبديل الأربعة جميعها
- أطراف علوية مميزة بالألوان الأزرق والبرتقالي والأخضر والبني لكل نسيج تبديل
- تنسيق كابل توصيل، دون هيكل أو كاسيت ودون استهلاك أي مساحة في الرف
- وصلتا MPO متزاوجتان أقل مقارنةً بالتوزيع القائم على الكاسيت
- ألياف الوضع الفردي G.657.A1 مع موصلات MPO-8 APC، 32 ليفًا
- مُنهاة في المصنع ومختبرة بنسبة 100% IL/RL
مهندس للتفوق
يتم التوصيل بثقة
التوريد أصبح بسيطاً
جاهز للنشر السريع
جاهز للتوسع التشغيلي
الامتثال مضمون

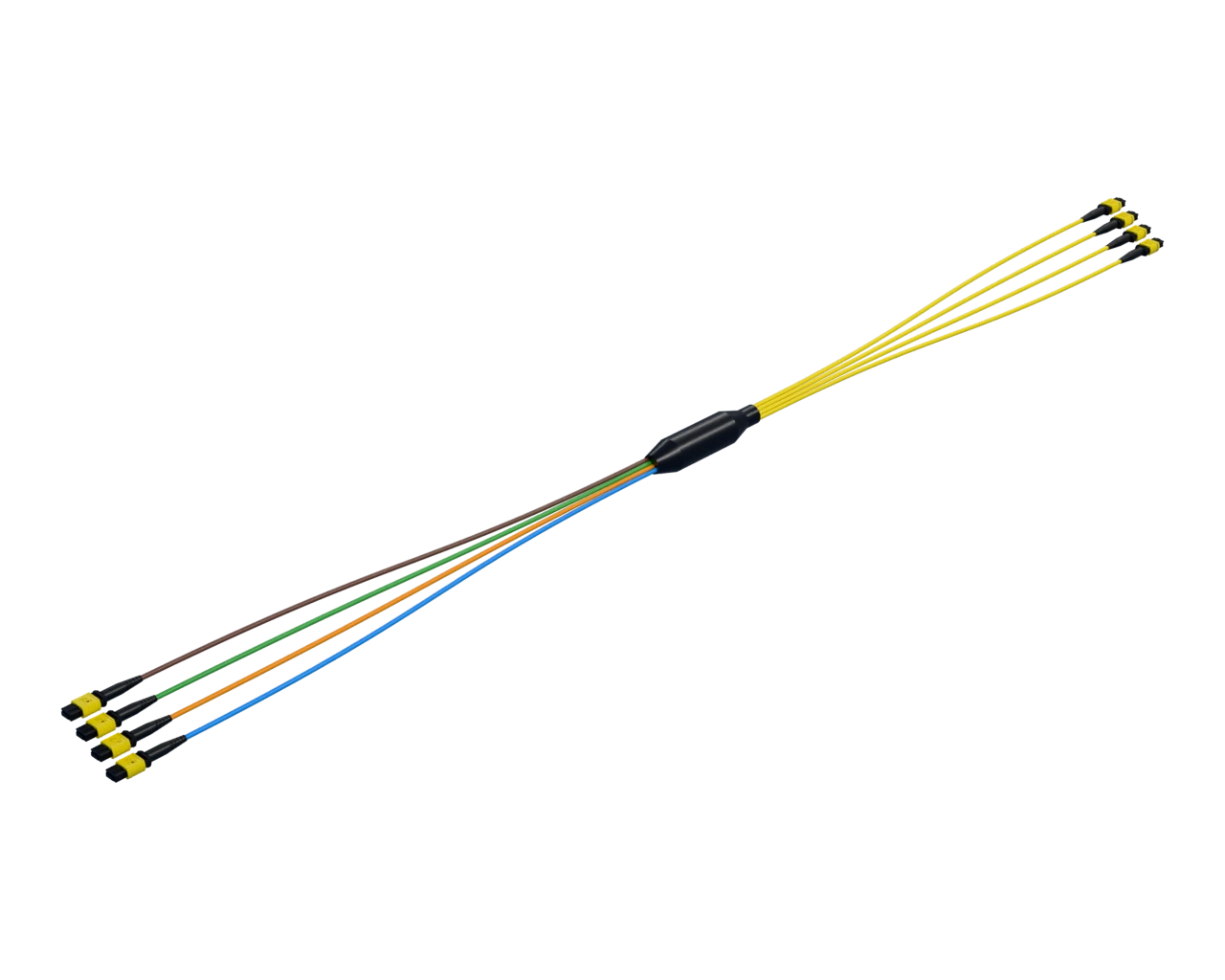

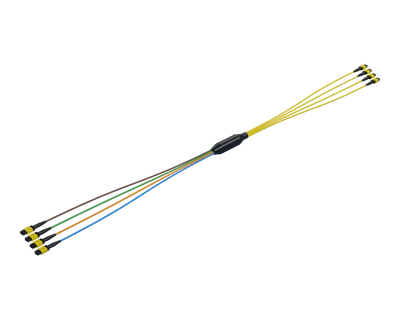

تُنشئ تجميعات التوزيع الشبكي FlexSHUFFLE™ 4x4 MPO شبكة ألياف كاملة بين أربعة منافذ MPO-8 وأربعة أنسجة تبديل علوية ضمن كابل واحد مُنهى مسبقًا. يوزّع كل طرف MPO-8 مساراته المزدوجة الأربعة على الأطراف الأربعة جميعها في الجانب المقابل، بحيث يصل كل منفذ إلى كل نسيج تبديل دون الحاجة إلى كاسيت توزيع أو توصيل على مستوى الألياف أو إعادة تخطيط في الموقع.

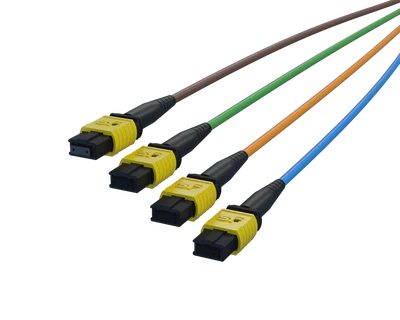

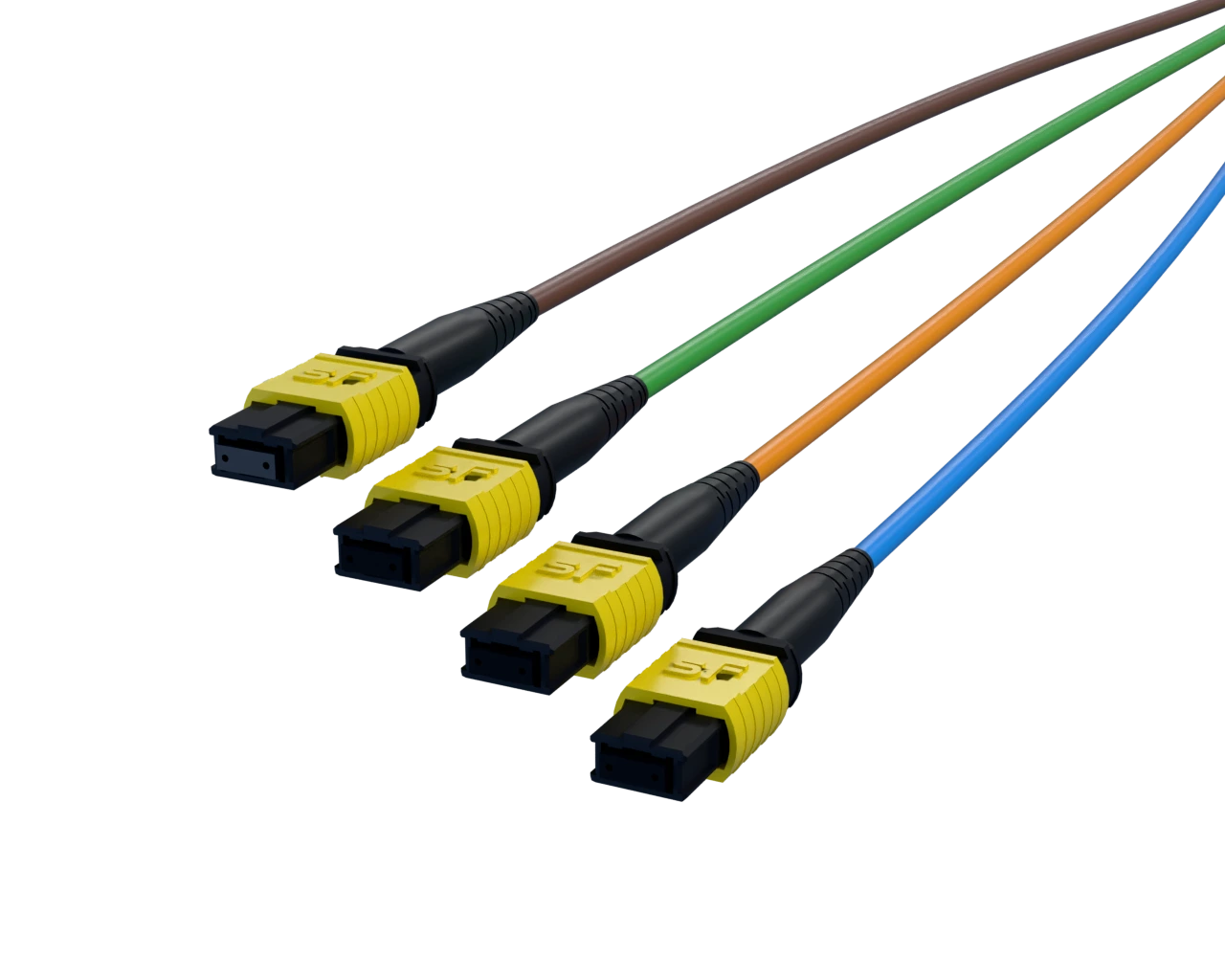

الأطراف العلوية مميزة بالألوان الأزرق والبرتقالي والأخضر والبني، وفقًا لترتيب TIA-598 للمواضع 1 إلى 4. يمكن تمييز كل نسيج تبديل بنظرة واحدة، مما يُسرّع التركيب ويُلغي التخمين أثناء عمليات النقل والإضافة والتغيير في أنسجة leaf-spine وعناقيد الذكاء الاصطناعي عالية الكثافة.
صُمّم FlexSHUFFLE™ بتنسيق كابل توصيل. لا يوجد هيكل أو كاسيت أو لوحة لتركيبها، ولا تُستهلك أي مساحة في الرف. تُمرَّر التجميعة عبر أدوات إدارة الكابلات الحالية مثل أي كابل توصيل آخر، كما أن الاستغناء عن الكاسيت يزيل وصلتي MPO متزاوجتين من كل رابط، مما يترك جزءًا أكبر من ميزانية الفقد البصري للقناة.
تستخدم التجميعات ألياف الوضع الفردي G.657.A1 غير الحساسة للانحناء مع موصلات MPO-8 APC، وهي مُنهاة في المصنع ومختبرة بنسبة 100% من حيث فقد الإدخال وفقد العودة قبل الشحن.
| عام | |
| التكوين | توزيع شبكي 4x4 (4 × MPO-8 إلى 4 × MPO-8) |
| عدد الألياف | 32 ليفًا (8 لكل طرف MPO-8) |
| تخطيط المسارات | شبكي، مزدوج: يوزّع كل طرف MPO-8 مساراته المزدوجة الأربعة على الأطراف الأربعة جميعها في الجانب المقابل |
| تمييز الأطراف | أطراف علوية مميزة بالألوان الأزرق والبرتقالي والأخضر والبني (مواضع TIA-598 من 1 إلى 4) |
| التنسيق | تجميعة كابل توصيل، دون الحاجة إلى هيكل أو كاسيت أو مساحة في الرف |
| المواصفات الفنية | |
| نوع الألياف | وضع فردي G.657.A1 |
| الموصلات | MPO-8 (ذكر) و MPO-8 (أنثى)، صقل APC |
| زاوية صقل الموصل | 8° APC (تلامس فيزيائي مائل) |
| فقد الإدخال | ≤0.35 dB لكل موصل MPO |
| فقد العودة | ≥60 dB |
| درجة حرارة التشغيل | -20°C إلى +70°C |
| الامتثال | TIA/EIA-568، RoHS، REACH |
| وضع فردي (G.657.A1)، MPO-8 APC، شبكي مزدوج 4x4 | |
| FSA-S7A2-32-4-MP8M-MP8F-MD | تجميعة FlexSHUFFLE™، وضع فردي (G.657.A1)، 32 ليفًا، 4x4 MPO-8(أنثى) / MPO-8(ذكر)، شبكي، مزدوج |
