MPO Trunks وموصلات Fanouts

MPO (Multi-fiber Push-On) هو المعيار الصناعي العام للاتصال متعدد الألياف. MTP® هي علامة تجارية محددة لموصل MPO تصنعها شركة US Conec وتم تحسينها لتطبيقات الأداء العالي. كلاهما متوافق تمامًا؛ ومع ذلك، يكمن الاختلاف الحقيقي في جودة التصنيع. في ScaleFibre، نعطي الأولوية لموثوقية الشبكة باستخدام مكونات MPO الممتازة فقط من رواد الصناعة، بما في ذلك US Conec و Senko. من خلال استخدام أطواق عالية الدقة ومواد غلاف فائقة، تضمن تجميعاتنا اتصالات مستقرة ومنخفضة الفقد لروابط مراكز البيانات الحيوية 400G و 800G.

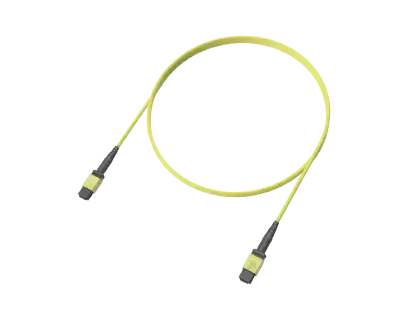

يتميز كابل MPO trunk بموصلات MPO في كلا الطرفين ويعمل بمثابة ‘العمود الفقري’ للروابط الدائمة عالية الكثافة بين لوحات التوصيل. على النقيض من ذلك، فإن تجميعة MPO fanout (أو كابل الاختراق) تنتقل من موصل MPO واحد إلى موصلات فردية متعددة (مثل LC أو SC). وهذا يسمح لمنفذ بصري متوازي عالي السرعة (مثل 40G/100G) بالاتصال مباشرة بمنافذ مزدوجة متعددة ذات سرعة أقل، مما يزيد من استخدام منفذ المحول.

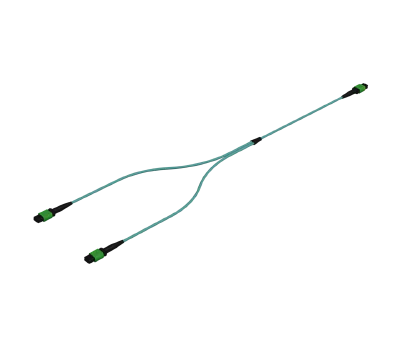

تتطلب مجموعات الذكاء الاصطناعي عالية الأداء اتصالاً متخصصًا. نقدم كابلات MPO Splitter 1:2 المصممة خصيصًا لـ NDR InfiniBand و Spectrum Ethernet. تتميز هذه الكابلات بالقطبية المخصصة وأداء الفقد المنخفض للغاية (APC) المطلوب لدعم أجهزة الإرسال والاستقبال OSFP ثنائية المنفذ 200G/400G و 800G، مما يضمن التكامل السلس مع بنيات محولات NVIDIA Quantum-2.

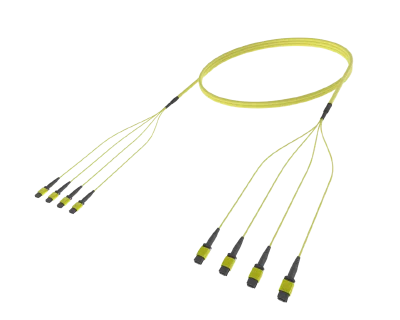

تم تصميم كابلات MPO trunks عالية عدد الألياف لتقليل حجم الكابلات وتحسين تدفق الهواء في مسارات مراكز البيانات المزدحمة. من خلال دمج ما يصل إلى 144 ليفًا في غلاف واحد ذو نواة دقيقة، فإنك تقلل بشكل كبير من شغل الصواني مقارنة بالكابلات المتعددة الأصغر. تقلل طريقة التثبيت ‘بسحب واحد’ هذه من تكاليف العمالة وتبسط الإدارة في بنيات spine-leaf واسعة النطاق.

تحدد القطبية تخطيط إشارات الإرسال (Tx) والاستقبال (Rx). تتوفر تجميعات ScaleFibre في الطريقة B (المعكوسة)، وهي المعيار الصناعي للبصريات المتوازية 40G/100G، حيث تقوم بمحاذاة Tx مع Rx بشكل طبيعي. كما نوفر الطريقة A (المستقيمة) و الطريقة C (بأزواج معكوسة) لتتناسب مع البنية التحتية القديمة أو متطلبات الكاسيتات المعيارية المحددة. سيؤدي استخدام قطبية غير صحيحة إلى فشل كامل للرابط.

تتطلب اتصالات MPO دائمًا موصلًا واحدًا ذكر (مع دبابيس) وواحد أنثى (بدون دبابيس) لضمان المحاذاة الدقيقة. عادةً، تكون كابلات MPO trunk من أنثى إلى أنثى لحماية الدبابيس أثناء التثبيت، بينما تتميز أجهزة الإرسال والاستقبال وكاسيتات لوحات التوصيل بمنافذ ذكر. ومع ذلك، يمكن تخصيص كابلات Small Fibre Count Trunks الخاصة بنا بموصلات ذات دبابيس لروابط مباشرة من محول إلى محول.

تستخدم كابلات تصحيح MPO المتوافقة مع NVIDIA تلميعًا بزاوية 8 درجات APC (Angled Physical Contact). يعكس هذا الضوء الانعكاسي الخلفي إلى الغلاف، مما يحقق فقدان عودة أعلى بكثير (>60dB). هذا أمر ضروري لأنظمة أحادية النمط عالية السرعة وتعديل PAM4 المستخدم في شبكات 400G/800G، حيث تكون نسب الإشارة إلى الضوضاء ضيقة للغاية.
