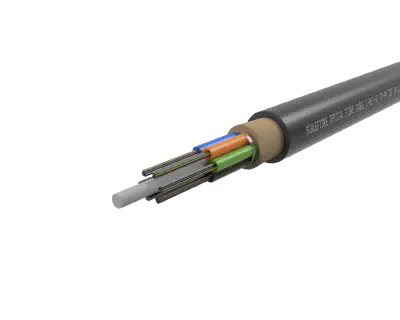

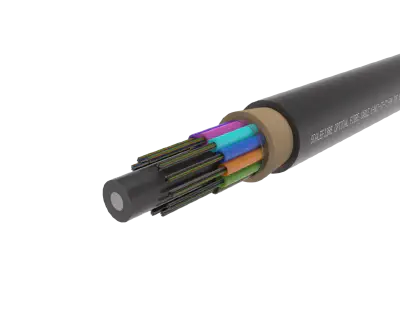

كابل SkySPAN™ قصير المدى ADSS (6–288F) بغلاف PE، وبنية عازلة من FRP/Aramid، وقلب جاف مع أنابيب StaticGEL™.
- مُحسَّن للمسافات المتوسطة (حتى 140 مترًا حسب الحمولة)
- أقطار متينة مصممة لتحقيق الثبات في الهواء
- تصميم أنبوبي فضفاض مجدول بتقنية SZ لمرونة محسّنة وإمكانية الوصول إلى منتصف المسافة بين الدعامات
- عنصر مركزي من الألياف الزجاجية المقواة بالبلاستيك وخيوط أراميد محيطية لقوة الدعم الذاتي
- قلب جاف مع أنابيب StaticGEL™ سائبة لسهولة الاستخدام النظيف والبسيط
- هيكل غير معدني عازل بالكامل (لا يتطلب تأريضًا)
- هيكل غير معدني عازل بالكامل (لا يتطلب تأريضًا)
مهندس للتفوق
يتم التوصيل بثقة
التوريد أصبح بسيطاً
جاهز للنشر السريع
جاهز للتوسع التشغيلي
الامتثال مضمون
صُممت عائلة كابلات SkySPAN™ القصيرة المدى ADSS (ذاتية الدعم بالكامل من المواد العازلة) الضوئية خصيصًا لشبكات التوزيع الهوائية بين الأعمدة، حيث لا تُناسب الكابلات المعدنية. صُمم هذا الكابل لتقديم أقصى سعة مع عدد ألياف يصل إلى 288 ليفًا، ويتميز ببنية متينة غير معدنية مثالية للتطبيقات العازلة. يستطيع هذا الكابل تغطية مسافات تصل إلى 140 مترًا (بحسب ظروف التحميل)، وهو مصمم للشبكات عالية السعة مع عدد ألياف يصل إلى 288 ليفًا.
يستخدم الكابل تصميمًا داخليًا من الأنابيب المجدولة الفضفاضة (SZ) بتقنية StaticGEL™ لسهولة وسرعة التركيب. يوفر عنصر تقوية مركزي من الألياف الزجاجية المقواة بالبلاستيك (FRP) وخيوط أراميد محيطية قوة الشد اللازمة للتركيب الذاتي دون الحاجة إلى تأريض. بفضل غلافه الخارجي المتين من البولي إيثيلين الأسود (PE)، يضمن كابل SkySPAN™ موثوقية طويلة الأمد في الظروف البيئية الصعبة.
| تفاصيل البناء | |
| عدد الألياف | من 6 إلى 288 ليفًا |
| نوع الألياف | G.652.D أحادي الوضع G.657.A1 أحادي الوضع نمط G.655 أحادي متعدد الأوضاع ألياف متخصصة |
| تكوين الأنابيب | أنابيب فضفاضة مجدولة بتقنية SZ (بحد أقصى 12 ليفًا لكل أنبوب) |
| تعبئة الأنابيب | تقنية StaticGEL™ لمعالجة نظيفة وسريعة |
| مانع تسرب الماء الأساسي | لب جاف مع خيوط وشريط مانع لتسرب الماء |
| عضو قوي | قضيب مركزي من الألياف الزجاجية المقواة بالبلاستيك (عازل كهربائياً) |
| القوة الطرفية | خيوط الأراميد |
| أسلاك الشد | واحد |
| سترة | البولي إيثيلين الأسود (PE) |
| أبعاد الكابل | |
| القطر الخارجي | 6-72 فهرنهايت: 11.3 ± 0.5 مم 96 فهرنهايت: 12.8 ± 0.5 مم 120 فهرنهايت: 14.3 ± 0.5 مم 144F: 15.8 ± 0.5 مم 288F: 18.5 ± 0.5 مم |
| وزن | 6-72 فهرنهايت: 96-98 رطل/كم 96 فهرنهايت: 126 رطل/كم 120 فهرنهايت: 155 رطل/كم 144 فهرنهايت: 188 رطل/كم 288F: 258 رطل/كم |
| نصف قطر الانحناء | |
| نصف قطر الانحناء الأدنى (للتركيب) | 20 × قطر الكابل الخارجي (من 226 مم إلى 370 مم حسب العدد) |
| نصف قطر الانحناء الأدنى (بدون حمل / ثابت) | 10 × قطر الكابل الخارجي (من 113 مم إلى 185 مم حسب العدد) |
| الخصائص الميكانيكية | |
| قوة الشد | 2700 نيوتن (IEC 60794-1-2 الطريقة E1) |
| مقاومة السحق | 2000 نيوتن/100 مم (IEC 60794-1-2 الطريقة E3) |
| مقاومة الصدمات | 10 J (IEC 60794-1 Method E4) |
| البيئة | |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التركيب | من -30 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +70 درجة مئوية |
| امتثال | |
| المعايير | IEC 60794-1؛ AS/CA S008؛ معايير الألياف الضوئية ITU-T |
| متوافق مع توجيهات RoHS | نعم |
| SkySPAN™ ADSS أحادي الوضع (G.652.D) – عدد الألياف القياسي | |
| رقم القطعة | وصف |
| C-SSS-S2-6-P | ADSS Cable, Short Span, Single Mode (G.652.D), 6F, PE Jacket |
| C-SSS-S2-12-P | ADSS Cable, Short Span, Single Mode (G.652.D), 12F, PE Jacket |
| C-SSS-S2-24-P | ADSS Cable, Short Span, Single Mode (G.652.D), 24F, PE Jacket |
| C-SSS-S2-48-P | ADSS Cable, Short Span, Single Mode (G.652.D), 48F, PE Jacket |
| C-SSS-S2-72-P | ADSS Cable, Short Span, Single Mode (G.652.D), 72F, PE Jacket |
| C-SSS-S2-96-P | ADSS Cable, Short Span, Single Mode (G.652.D), 96F, PE Jacket |
| C-SSS-S2-144-P | ADSS Cable, Short Span, Single Mode (G.652.D), 144F, PE Jacket |
| C-SSS-S2-288-P | ADSS Cable, Short Span, Single Mode (G.652.D), 288F, PE Jacket |
| SkySPAN™ ADSS أحادي الوضع (G.657.A1) – عدد الألياف القياسي | |
| رقم القطعة | وصف |
| C-SSS-S7-6-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 6F, PE Jacket |
| C-SSS-S7-12-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 12F, PE Jacket |
| C-SSS-S7-24-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 24F, PE Jacket |
| C-SSS-S7-48-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 48F, PE Jacket |
| C-SSS-S7-72-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 72F, PE Jacket |
| C-SSS-S7-96-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 96F, PE Jacket |
| C-SSS-S7-144-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 144F, PE Jacket |
| C-SSS-S7-288-P | ADSS Cable, Short Span, Single Mode (G.657.A1), 288F, PE Jacket |
