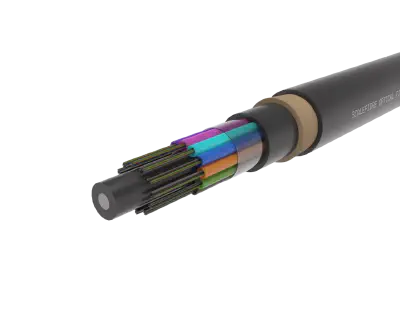

كابل SkySPAN™ متوسط المدى ADSS (6–288F) بغلاف مزدوج من البولي إيثيلين، وبنية عازلة من الألياف الزجاجية المقواة بالبلاستيك/الأراميد، وقلب جاف مع أنابيب StaticGEL™.
- مُحسَّن للمسافات المتوسطة (حتى 220 مترًا حسب الحمولة)
- عدد الألياف من 6 إلى 288
- تصميم مزدوج الطبقات لحماية ميكانيكية فائقة
- تصميم أنبوبي فضفاض مجدول بتقنية SZ لمرونة محسّنة وإمكانية الوصول إلى منتصف المسافة بين الدعامات
- عنصر مركزي من الألياف الزجاجية المقواة بالبلاستيك وخيوط أراميد محيطية لقوة الدعم الذاتي
- قلب جاف مع أنابيب StaticGEL™ سائبة لسهولة الاستخدام النظيف والبسيط
- هيكل غير معدني عازل بالكامل (لا يتطلب تأريضًا)
مهندس للتفوق
يتم التوصيل بثقة
التوريد أصبح بسيطاً
جاهز للنشر السريع
جاهز للتوسع التشغيلي
الامتثال مضمون
صُممت عائلة كابلات SkySPAN™ متوسطة المدى ADSS (ذاتية الدعم بالكامل) الضوئية لشبكات التوزيع الهوائية بين الأعمدة التي تتطلب قوة شد عالية ومقاومة للظروف البيئية القاسية. صُمم هذا الكابل لتطبيقات متوسطة المدى مع عدد ألياف يصل إلى 288، ويتميز ببنية غلاف مزدوج متينة لتوفير حماية فائقة. يستطيع هذا الكابل تغطية مسافات تصل إلى 220 مترًا (حسب ظروف التحميل)، وهو مصمم للشبكات عالية السعة مع عدد ألياف يصل إلى 288.
يستخدم الكابل تصميمًا داخليًا من الأنابيب المجدولة الفضفاضة (SZ) بتقنية StaticGEL™ لسهولة وسرعة التعامل. يحيط قلب الكابل بغلاف داخلي من البولي إيثيلين (PE) وعنصر تقوية مركزي من الألياف الزجاجية المقواة بالبلاستيك (FRP). وتُضاف طبقة من خيوط الأراميد بين الغلافين الداخلي والخارجي لتوفير قوة شد عالية للمسافات الطويلة دون الحاجة إلى التأريض. وبفضل غلافه الخارجي الأسود المتين من البولي إيثيلين، يضمن كابل SkySPAN™ متوسط المدى موثوقية استثنائية على المدى الطويل.
| تفاصيل البناء | |
| عدد الألياف | من 6 إلى 288 ليفًا |
| نوع الألياف | G.652.D أحادي الوضع G.657.A1 أحادي الوضع نمط G.655 أحادي متعدد الأوضاع ألياف متخصصة |
| تكوين الأنابيب | أنابيب فضفاضة مجدولة بتقنية SZ (بحد أقصى 12 ليفًا لكل أنبوب) |
| تعبئة الأنابيب | تقنية StaticGEL™ لمعالجة نظيفة وسريعة |
| مانع تسرب الماء الأساسي | لب جاف مع خيوط وشريط مانع لتسرب الماء |
| عضو قوي | قضيب مركزي من الألياف الزجاجية المقواة بالبلاستيك (عازل كهربائياً) |
| القوة الطرفية | خيوط الأراميد (موجودة بين السترة الداخلية والخارجية) |
| أسلاك الشد | اثنان (حبلان مزدوجان) |
| سترة | غلاف مزدوج (طبقة داخلية وخارجية من البولي إيثيلين الأسود) |
| أبعاد الكابل | |
| القطر الخارجي | 6-36F: 13.0 ± 0.5 مم 48-72 فهرنهايت: 13.3 ± 0.5 مم 96 فهرنهايت: 14.7 ± 0.5 مم 120 فهرنهايت: 16.1 ± 0.5 مم 144F: 17.5 ± 0.5 مم 288F: 20.4 ± 0.5 مم |
| وزن | 6-36 فهرنهايت: 127 رطل/كم 48-72 فهرنهايت: 133 رطل/كم 96 فهرنهايت: 165 رطل/كم 120 فهرنهايت: 197 رطل/كم 144 فهرنهايت: 232 رطل/كم 288 فهرنهايت: 315 رطل/كم |
| نصف قطر الانحناء | |
| نصف قطر الانحناء الأدنى (للتركيب) | 20 × قطر الكابل الخارجي (من 260 مم إلى 408 مم حسب العدد) |
| نصف قطر الانحناء الأدنى (بدون حمل / ثابت) | 10 × قطر الكابل الخارجي (من 130 مم إلى 204 مم حسب العدد) |
| الخصائص الميكانيكية | |
| قوة الشد | 2700 نيوتن (IEC 60794-1-2 الطريقة E1) |
| مقاومة السحق | 2000 نيوتن/100 مم (IEC 60794-1-2 الطريقة E3) |
| مقاومة الصدمات | 10 J (IEC 60794-1 Method E4) |
| البيئة | |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التركيب | من -30 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +70 درجة مئوية |
| امتثال | |
| المعايير | IEC 60794-1؛ AS/CA S008؛ معايير الألياف الضوئية ITU-T |
| متوافق مع توجيهات RoHS | نعم |
| SkySPAN™ ADSS أحادي الوضع (G.652.D) – عدد الألياف القياسي | |
| رقم القطعة | وصف |
| C-SSM-S2-6-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 6F, Double PE Jacket |
| C-SSM-S2-12-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 12F, Double PE Jacket |
| C-SSM-S2-24-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 24F, Double PE Jacket |
| C-SSM-S2-48-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 48F, Double PE Jacket |
| C-SSM-S2-72-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 72F, Double PE Jacket |
| C-SSM-S2-96-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 96F, Double PE Jacket |
| C-SSM-S2-144-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 144F, Double PE Jacket |
| C-SSM-S2-288-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 288F, Double PE Jacket |
| SkySPAN™ ADSS أحادي الوضع (G.657.A1) – عدد الألياف القياسي | |
| رقم القطعة | وصف |
| C-SSM-S7-6-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 6F, Double PE Jacket |
| C-SSM-S7-12-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 12F, Double PE Jacket |
| C-SSM-S7-24-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 24F, Double PE Jacket |
| C-SSM-S7-48-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 48F, Double PE Jacket |
| C-SSM-S7-72-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 72F, Double PE Jacket |
| C-SSM-S7-96-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 96F, Double PE Jacket |
| C-SSM-S7-144-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 144F, Double PE Jacket |
| C-SSM-S7-288-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 288F, Double PE Jacket |
