كابل SkySPAN™ Long Span ADSS (6–288F) بغلاف مزدوج من البولي إيثيلين، وتقوية من الأراميد عالي الشد، وقلب جاف مع أنابيب StaticGEL™.
- مُحسَّن للاستخدام مع المسافات الطويلة (حتى 500 متر حسب الحمولة)
- عدد الألياف من 6 إلى 288
- تصميم مزدوج الطبقات لحماية ميكانيكية فائقة
- طبقة من خيوط الأراميد السميكة بين الطبقات الخارجية لتحقيق أقصى قوة شد
- قلب جاف مع أنابيب StaticGEL™ سائبة لسهولة الاستخدام النظيف والبسيط
- هيكل غير معدني عازل بالكامل (لا يتطلب تأريضًا)
مهندس للتفوق
يتم التوصيل بثقة
التوريد أصبح بسيطاً
جاهز للنشر السريع
جاهز للتوسع التشغيلي
الامتثال مضمون
تُعدّ عائلة كابلات SkySPAN™ Long Span ADSS (ذاتية الدعم العازل بالكامل) الضوئية الحل الهوائي الأكثر متانة في هذه السلسلة، وهي مصممة خصيصًا لبيئات النقل لمسافات طويلة وخطوط النقل ذات المتطلبات العالية. يستطيع هذا الكابل تغطية مسافات تصل إلى 500 متر (بحسب ظروف التحميل)، وهو مصمم للشبكات عالية السعة التي يصل عدد أليافها إلى 288 ليفًا ضوئيًا.

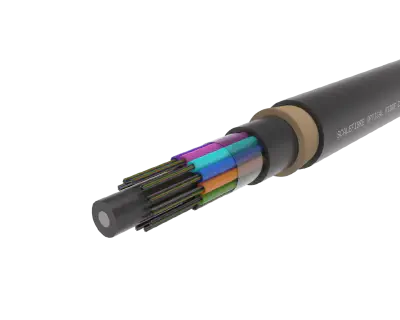

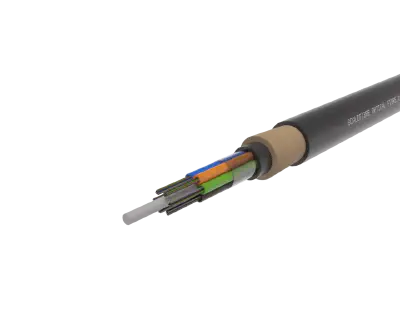

يتميز كابل SkySPAN™ ذو الامتداد الطويل بتصميم غلاف مزدوج لتوفير أقصى حماية ميكانيكية. يستخدم قلب الكابل تقنية StaticGEL™ داخل أنابيب SZ المجدولة، محيطةً بعنصر تقوية مركزي من الألياف الزجاجية المقواة بالبلاستيك (FRP). يحمي غلاف داخلي من البولي إيثيلين (PE) قلب الكابل، بينما توفر طبقة سميكة من خيوط الأراميد بين الغلافين قوة الشد العالية اللازمة للامتدادات الطويلة. بفضل غلافه الخارجي الأسود المتين من البولي إيثيلين، يقدم هذا الكابل أداءً لا مثيل له في الظروف البيئية القاسية.
| تفاصيل البناء | |
| عدد الألياف | من 6 إلى 288 ليفًا |
| نوع الألياف | G.652.D أحادي الوضع G.657.A1 أحادي الوضع نمط G.655 أحادي متعدد الأوضاع ألياف متخصصة |
| تكوين الأنابيب | أنابيب فضفاضة مجدولة بتقنية SZ (بحد أقصى 12 ليفًا لكل أنبوب) |
| تعبئة الأنابيب | تقنية StaticGEL™ لمعالجة نظيفة وسريعة |
| مانع تسرب الماء الأساسي | لب جاف مع خيوط وشريط مانع لتسرب الماء |
| عضو قوي | قضيب مركزي من الألياف الزجاجية المقواة بالبلاستيك (عازل كهربائياً) |
| القوة الطرفية | خيوط الأراميد عالية الشد (بين الطبقات الخارجية) |
| حبل سحب | واحد |
| سترة | غلاف مزدوج (طبقة داخلية وخارجية من البولي إيثيلين الأسود) |
| أبعاد الكابل | |
| القطر الخارجي | 6-36F: 13.7 ± 0.5 مم 48-72 فهرنهايت: 14.3 ± 0.5 مم 96 فهرنهايت: 15.6 ± 0.5 مم 120 فهرنهايت: 16.9 ± 0.5 مم 144F: 18.3 ± 0.5 مم 288F: 21.5 ± 0.5 مم |
| وزن | 6-36 فهرنهايت: 142 رطل/كم 48-72 فهرنهايت: 155 رطل/كم 96 فهرنهايت: 186 رطل/كم 120 فهرنهايت: 222 رطل/كم 144 فهرنهايت: 255 رطل/كم 288F: 348 رطل/كم |
| نصف قطر الانحناء | |
| نصف قطر الانحناء الأدنى (للتركيب) | 20 × قطر الكابل الخارجي (من 274 مم إلى 430 مم حسب العدد) |
| نصف قطر الانحناء الأدنى (بدون حمل / ثابت) | 10 × قطر الكابل الخارجي (من 137 مم إلى 215 مم حسب العدد) |
| الخصائص الميكانيكية | |
| قوة الشد (اختبار) | 2700 نيوتن (IEC 60794-1-2 الطريقة E1) |
| مقاومة السحق | 2000 نيوتن/100 مم (IEC 60794-1-2 الطريقة E3) |
| مقاومة الصدمات | 10 J (IEC 60794-1 Method E4) |
| البيئة | |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التركيب | من -30 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +70 درجة مئوية |
| امتثال | |
| المعايير | IEC 60794-1؛ AS/CA S008؛ معايير الألياف الضوئية ITU-T |
| متوافق مع توجيهات RoHS | نعم |
| SkySPAN™ ADSS أحادي الوضع (G.652.D) – عدد الألياف القياسي | |
| رقم القطعة | وصف |
| C-SSL-S2-6-P | ADSS Cable, Long Span, Single Mode (G.652.D), 6F, Double PE Jacket |
| C-SSL-S2-12-P | ADSS Cable, Long Span, Single Mode (G.652.D), 12F, Double PE Jacket |
| C-SSL-S2-24-P | ADSS Cable, Long Span, Single Mode (G.652.D), 24F, Double PE Jacket |
| C-SSL-S2-48-P | ADSS Cable, Long Span, Single Mode (G.652.D), 48F, Double PE Jacket |
| C-SSL-S2-72-P | ADSS Cable, Long Span, Single Mode (G.652.D), 72F, Double PE Jacket |
| C-SSL-S2-96-P | ADSS Cable, Long Span, Single Mode (G.652.D), 96F, Double PE Jacket |
| C-SSL-S2-144-P | ADSS Cable, Long Span, Single Mode (G.652.D), 144F, Double PE Jacket |
| C-SSL-S2-288-P | ADSS Cable, Long Span, Single Mode (G.652.D), 288F, Double PE Jacket |
| SkySPAN™ ADSS أحادي الوضع (G.657.A1) – عدد الألياف القياسي | |
| رقم القطعة | وصف |
| C-SSL-S7-6-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 6F, Double PE Jacket |
| C-SSL-S7-12-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 12F, Double PE Jacket |
| C-SSL-S7-24-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 24F, Double PE Jacket |
| C-SSL-S7-48-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 48F, Double PE Jacket |
| C-SSL-S7-72-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 72F, Double PE Jacket |
| C-SSL-S7-96-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 96F, Double PE Jacket |
| C-SSL-S7-144-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 144F, Double PE Jacket |
| C-SSL-S7-288-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 288F, Double PE Jacket |
