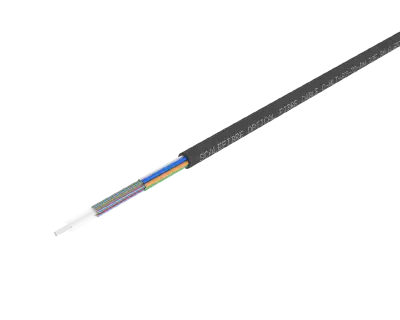

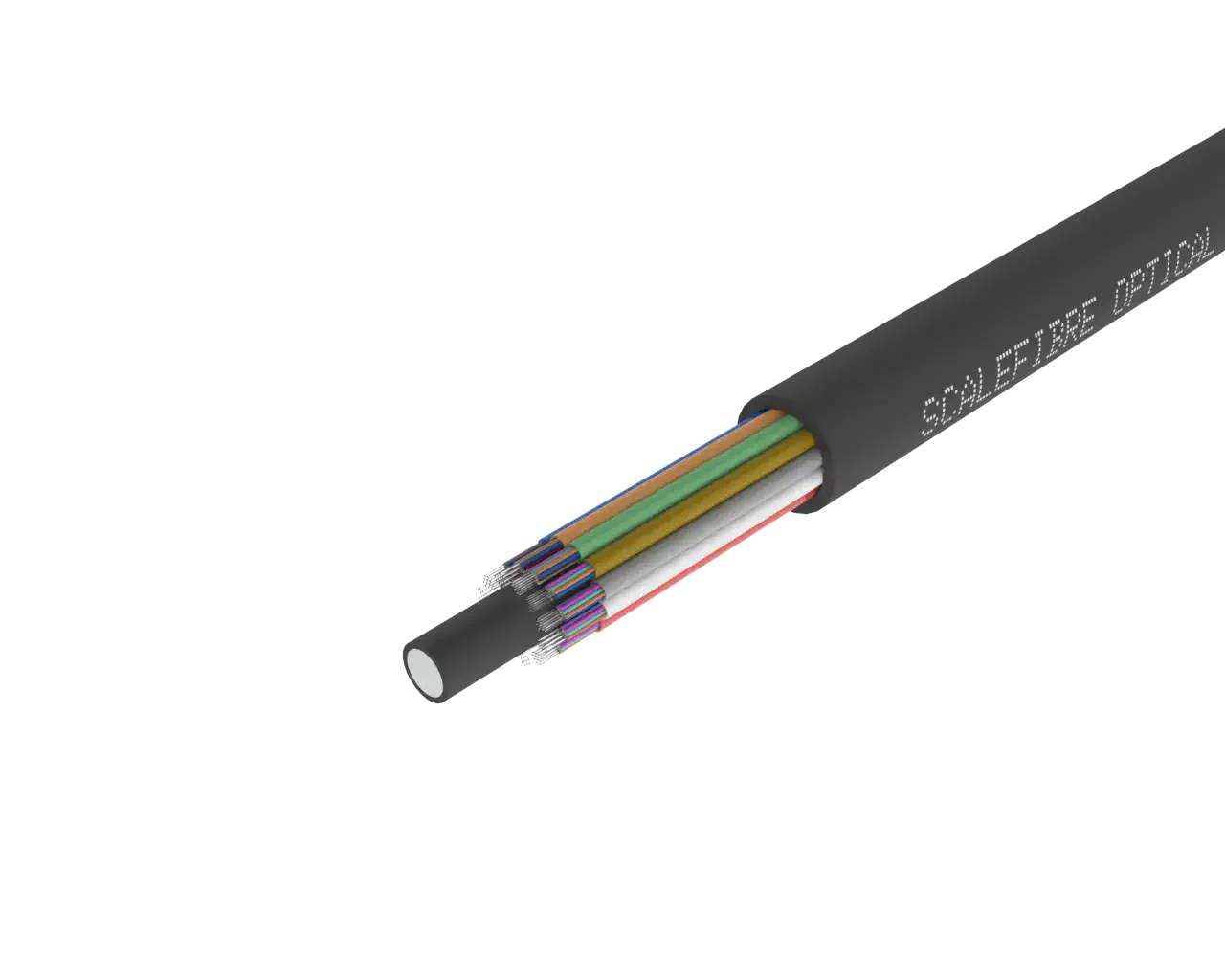

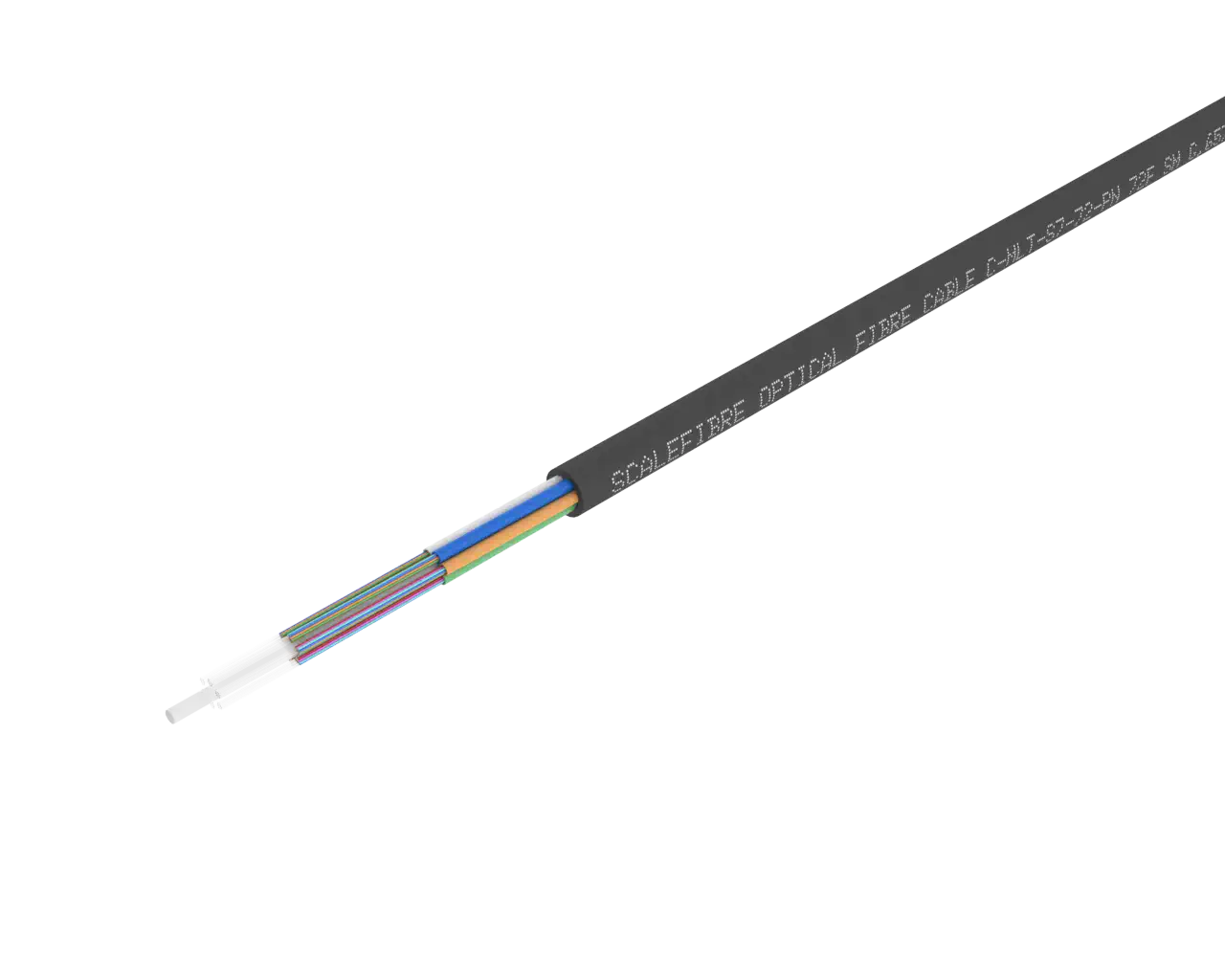

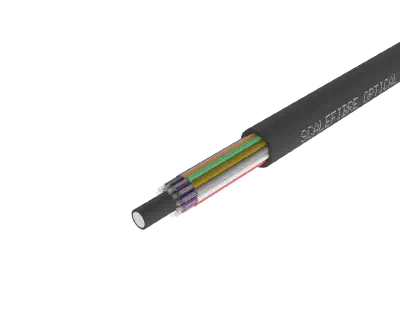

كابل أنبوبي صغير فضفاض (12–864F) مع غلاف من البولي إيثيلين وعضو قوة من البلاستيك المقوى بالألياف الزجاجية ولب جاف مع أنابيب StaticGEL™.

عدد الألياف من 12 إلى 864
أقطار مضغوطة لتحقيق أقصى استفادة من القناة
تصميم أنبوبي فضفاض مجدول للتركيب السريع والمرن
يضمن عضو القوة المركزي المصنوع من البلاستيك المقوى بالألياف الزجاجية (FRP) قوة الشد في عمليات السحب لمسافات طويلة
قلب جاف مع أنابيب StaticGEL™ السائبة للتعامل النظيف والمنخفض الفوضى

الفئة: كابلات الألياف الضوئية, الكابلات الخارجية

استفسر الآن

مهندس للتفوق

يتم التوصيل بثقة

التوريد أصبح بسيطاً

جاهز للنشر السريع

جاهز للتوسع التشغيلي

الامتثال مضمون

صُممت هذه السلسلة من كابلات الألياف الضوئية ذات الأنابيب الصغيرة المفكوكة لضمان صغر حجمها وسرعة تركيبها في بيئات قنوات التوزيع المزدحمة، حيث يتراوح عدد الألياف بين 12 و864. توفر أقطارها الصغيرة التي تصل إلى 6.3 مم كثافة ألياف عالية تُحسّن استخدام قنوات التوزيع إلى أقصى حد. يضمن غلاف البولي إيثيلين الأسود (PE) المتانة. يوفر عنصر القوة المركزي المصنوع من البلاستيك المقوى بالألياف (FRP) متانة الشد، بينما يضمن القلب الجاف المزود بمركب StaticGEL™ المانع للماء داخل الأنابيب معالجةً نظيفةً ودون فوضى.

مُصمم للتركيب عن طريق السحب، أو النفث، أو التعويم، أو النفخ الهوائي عبر شبكات النطاقات الضخمة، وشبكات شركات الاتصالات، وشبكات المؤسسات، وشبكات المرافق، وشبكات الجامعات. متوفر بخيارات ألياف أحادية الوضع (G.657.A1 أو G.657.A2) ومتعددة الأوضاع (OM1 / OM3 / OM4 / OM5).

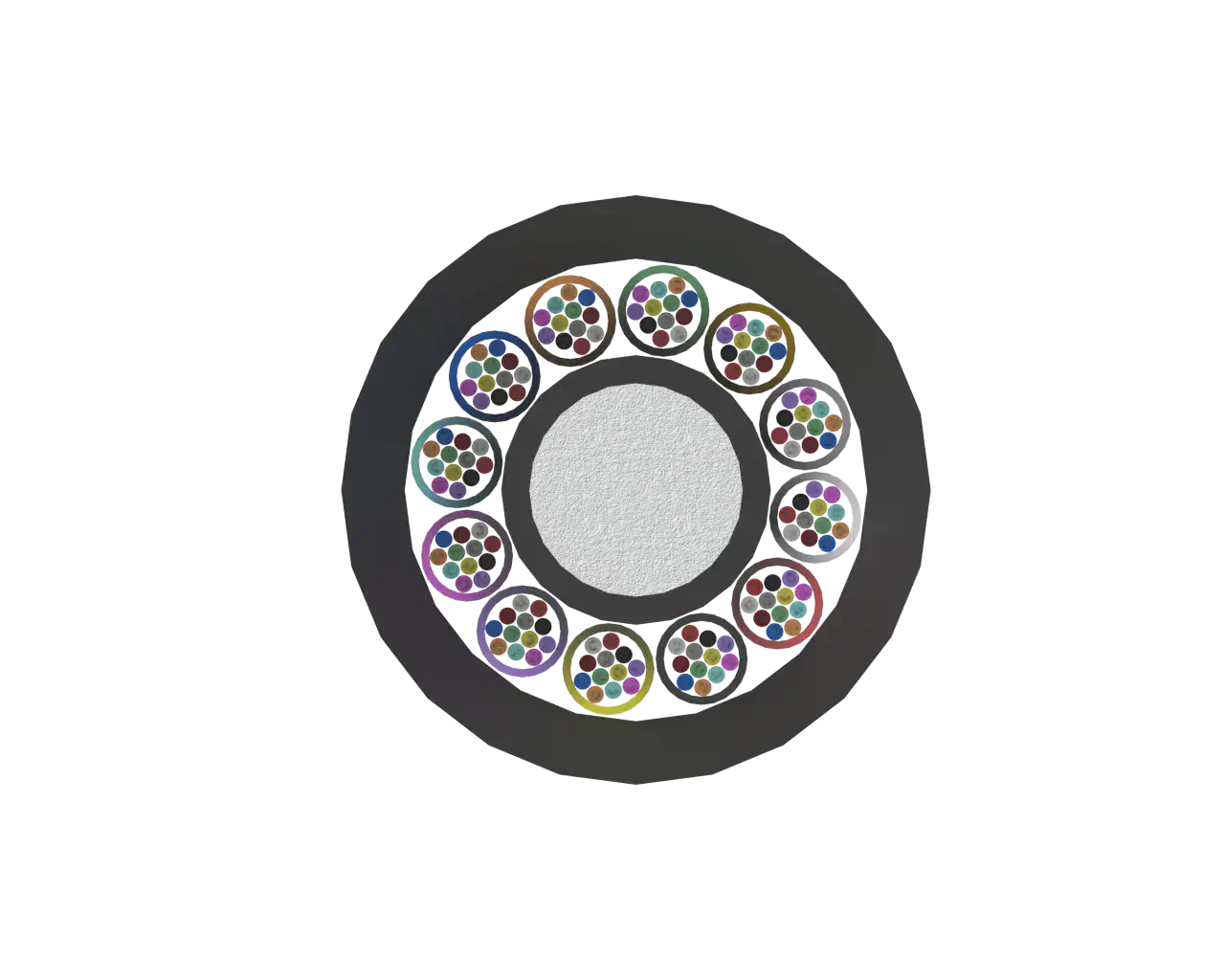

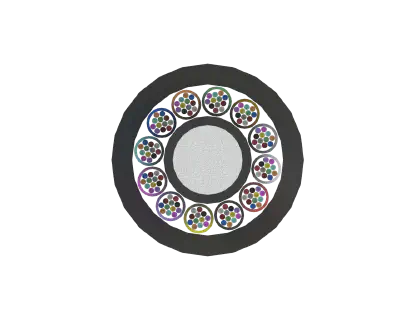

تفاصيل البناء
عدد الألياف	من 12 إلى 864 أليافًا
نوع الألياف	الوضع الأحادي G.657.A1 الوضع الأحادي G.657.A2 متعدد الأوضاع OM1 متعدد الأوضاع OM3 متعدد الأوضاع OM4
تكوين الأنبوب	ما يصل إلى 24 أنبوبًا فضفاضًا (12-36 أليافًا لكل أنبوب حسب العدد)
ملء الأنبوب	تقنية StaticGEL™ للتعامل النظيف والسريع
حجب المياه الأساسية	قلب جاف مع خيوط قابلة للانتفاخ في الماء حول العضو المركزي
عضو القوة	قضيب FRP المركزي (عازل)
ريبكوردز	اثنين
سترة	البولي إيثيلين (PE)
أبعاد الكابل
القطر الخارجي	12F: 6.3 ملم 24F: 6.3 ملم 48F: 6.3 ± 0.3 مم 72F: 6.3 ± 0.3 مم 144 فهرنهايت: 8.3 ± 0.3 ملم 288F: 9.8 ± 0.3 مم 432F: 8.8 ± 0.3 مم 864F: 11.3 ± 0.3 مم
وزن	12F: 31 كجم/كم 24F: 31 كجم/كم 48 فهرنهايت: 33 كجم/كم 72 فهرنهايت: 33 رطل/كم 144 فهرنهايت: 62 رطل/كم 288 فهرنهايت: 82 رطل/كم 432F: 63 رطل/كم 864F: 106 رطل/كم
نصف قطر الانحناء
الحد الأدنى لنصف قطر الانحناء (التركيب)	130 ملم إلى 230 ملم (اعتمادًا على عدد الألياف)
الحد الأدنى لنصف قطر الانحناء (بدون تحميل / ثابت)	65 مم إلى 115 مم (اعتمادًا على عدد الألياف)
الخصائص الميكانيكية
قوة الشد (قصيرة المدى)	1000 نيوتن (12–144 فهرنهايت) / 2000 نيوتن (288–864 فهرنهايت)
مقاومة السحق	2000 نيوتن/10 سم
بيئي
درجة حرارة التشغيل	من -10 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التثبيت	من 0 درجة مئوية إلى +50 درجة مئوية
درجة حرارة التخزين	من -20 درجة مئوية إلى +70 درجة مئوية
امتثال
المعايير	IEC 60794؛ AS/CA S008؛ TIA-598-C؛ معايير الألياف الضوئية ITU-T
متوافق مع RoHS3	نعم

أنبوب صغير فضفاض أحادي الوضع (G.657.A1) - عدد الألياف القياسي
رقم القطعة	وصف
C-MLT-S7-12-P	Mini Loose Tube, 12 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-24-P	Mini Loose Tube, 24 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-48-P	Mini Loose Tube, 48 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-72-P	Mini Loose Tube, 72 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-96-P	Mini Loose Tube, 96 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-144-P	Mini Loose Tube, 144 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-288-P	Mini Loose Tube, 288 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-432-P	Mini Loose Tube, 432 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-864-P	Mini Loose Tube, 864 Fibre, Single-mode (G.657.A1), PE

أنبوب صغير فضفاض أحادي الوضع (G.657.A2) - عدد الألياف القياسي
رقم القطعة	وصف
C-MLT-S7A2-12-P	Mini Loose Tube, 12 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-24-P	Mini Loose Tube, 24 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-48-P	Mini Loose Tube, 48 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-72-P	Mini Loose Tube, 72 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-96-P	Mini Loose Tube, 96 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-144-P	Mini Loose Tube, 144 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-288-P	Mini Loose Tube, 288 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-432-P	Mini Loose Tube, 432 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-864-P	Mini Loose Tube, 864 Fibre, Single-mode (G.657.A2), PE

أنبوب صغير متعدد الأوضاع (OM1) - عدد الألياف القياسي
رقم القطعة	وصف
C-MLT-M1-12-P	Mini Loose Tube, 12 Fibre, Multimode (OM1), PE
C-MLT-M1-24-P	Mini Loose Tube, 24 Fibre, Multimode (OM1), PE
C-MLT-M1-48-P	Mini Loose Tube, 48 Fibre, Multimode (OM1), PE
C-MLT-M1-72-P	Mini Loose Tube, 72 Fibre, Multimode (OM1), PE
C-MLT-M1-96-P	Mini Loose Tube, 96 Fibre, Multimode (OM1), PE
C-MLT-M1-144-P	Mini Loose Tube, 144 Fibre, Multimode (OM1), PE
C-MLT-M1-288-P	Mini Loose Tube, 288 Fibre, Multimode (OM1), PE
C-MLT-M1-432-P	Mini Loose Tube, 432 Fibre, Multimode (OM1), PE
C-MLT-M1-864-P	Mini Loose Tube, 864 Fibre, Multimode (OM1), PE

أنبوب صغير متعدد الأوضاع (OM3) - عدد الألياف القياسي
رقم القطعة	وصف
C-MLT-M3-12-P	Mini Loose Tube, 12 Fibre, Multimode (OM3), PE
C-MLT-M3-24-P	Mini Loose Tube, 24 Fibre, Multimode (OM3), PE
C-MLT-M3-48-P	Mini Loose Tube, 48 Fibre, Multimode (OM3), PE
C-MLT-M3-72-P	Mini Loose Tube, 72 Fibre, Multimode (OM3), PE
C-MLT-M3-96-P	Mini Loose Tube, 96 Fibre, Multimode (OM3), PE
C-MLT-M3-144-P	Mini Loose Tube, 144 Fibre, Multimode (OM3), PE
C-MLT-M3-288-P	Mini Loose Tube, 288 Fibre, Multimode (OM3), PE
C-MLT-M3-432-P	Mini Loose Tube, 432 Fibre, Multimode (OM3), PE
C-MLT-M3-864-P	Mini Loose Tube, 864 Fibre, Multimode (OM3), PE

أنبوب صغير متعدد الأوضاع (OM4) - عدد الألياف القياسي
رقم القطعة	وصف
C-MLT-M4-12-P	Mini Loose Tube, 12 Fibre, Multimode (OM4), PE
C-MLT-M4-24-P	Mini Loose Tube, 24 Fibre, Multimode (OM4), PE
C-MLT-M4-48-P	Mini Loose Tube, 48 Fibre, Multimode (OM4), PE
C-MLT-M4-72-P	Mini Loose Tube, 72 Fibre, Multimode (OM4), PE
C-MLT-M4-96-P	Mini Loose Tube, 96 Fibre, Multimode (OM4), PE
C-MLT-M4-144-P	Mini Loose Tube, 144 Fibre, Multimode (OM4), PE
C-MLT-M4-288-P	Mini Loose Tube, 288 Fibre, Multimode (OM4), PE
C-MLT-M4-432-P	Mini Loose Tube, 432 Fibre, Multimode (OM4), PE
C-MLT-M4-864-P	Mini Loose Tube, 864 Fibre, Multimode (OM4), PE
