كابل الألياف الضوئية المتين المصنوع من أنبوب فضفاض مع غلاف من البولي إيثيلين وطبقة من النايلون المضاد للنمل الأبيض لتوفير حماية فائقة في البيئات الأسترالية.
- مصممة لسهولة التركيب
- طبقة حاجزة من النايلون ضد النمل الأبيض لحماية باطن الأرض
- تصميم مقاوم للماء الجاف
- مناسب للقنوات والنشر المباشر
- سترة خارجية مقاومة للأشعة فوق البنفسجية
مهندس للتفوق
يتم التوصيل بثقة
التوريد أصبح بسيطاً
جاهز للنشر السريع
جاهز للتوسع التشغيلي
الامتثال مضمون
صُمم كابل الألياف الضوئية هذا، ذو الأنبوب السائب، ليكون مضغوطًا وسهل التركيب في بيئات قنوات التوزيع المحدودة. يسمح قطره المصغر بزيادة عدد الألياف في كل قناة، مما يُحسّن استخدام القنوات. يوفر الغلاف الخارجي الأسود المصنوع من البولي إيثيلين (PE) متانة بيئية، مع طبقة من النايلون لمقاومة النمل الأبيض. تُضيف خيوط الأراميد وقضبان FRP قوة شد، بينما تُتيح المواد الجافة العازلة للماء سهولة التركيب دون الحاجة إلى أدوات.

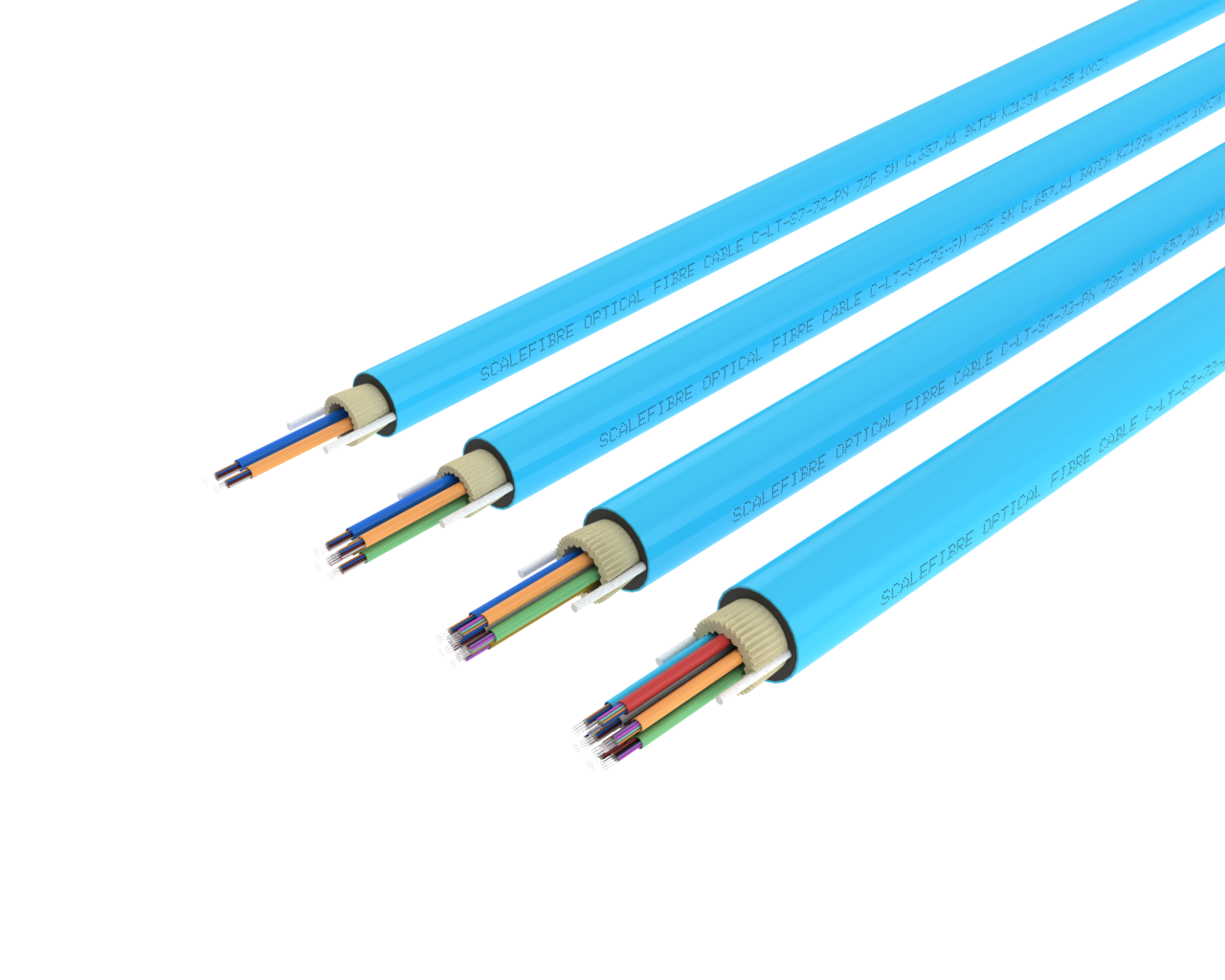

يدعم هذا الكابل تطبيقات القنوات والدفن المباشر، وهو مناسب لشبكات النطاق العريض، والمؤسسات، وشركات الاتصالات، والبنى التحتية للمرافق. يتوفر هذا الكابل بتكوينات تتراوح من 6 إلى 96 ليفًا، مع مجموعة متنوعة من أنواع الألياف الضوئية، مما يضمن الاستقرار في شبكات المسافات الطويلة، وشبكات المدن الكبرى، وشبكات الجامعات.
| تفاصيل البناء | |
| عدد الألياف | من 6 إلى 96 أليافًا |
| نوع الألياف | الوضع الأحادي G.652.D الوضع الأحادي G.657.A1 الوضع الأحادي G.657.A2 OM3 متعدد الأوضاع متعدد الأوضاع OM4 الألياف البصرية المتخصصة الأخرى |
| نوع الأنبوب | أنابيب بوليمرية فضفاضة بتقنية الحجب الجاف |
| حجب المياه | خيوط وشرائط قابلة للانتفاخ في الماء الجاف |
| عضو القوة | خيوط الأراميد وقضبان FRP |
| السترة الخارجية | البولي إيثيلين |
| حماية النمل الأبيض | نايلون |
| القطر الخارجي | |
| القطر الخارجي، 6-12 أليافًا | 7.0 ملم |

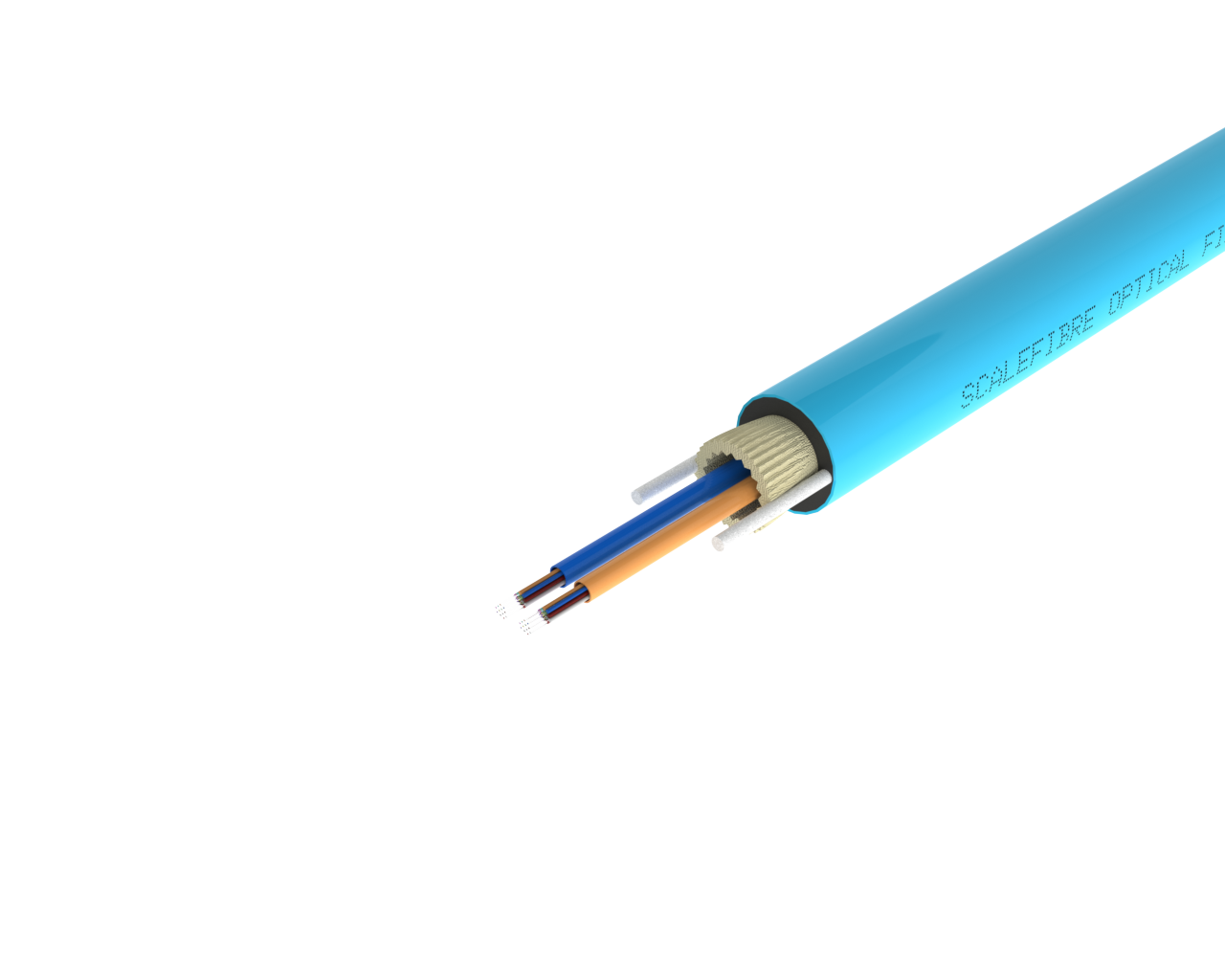

| القطر الخارجي، 24 أليافًا | 8.2 ملم |

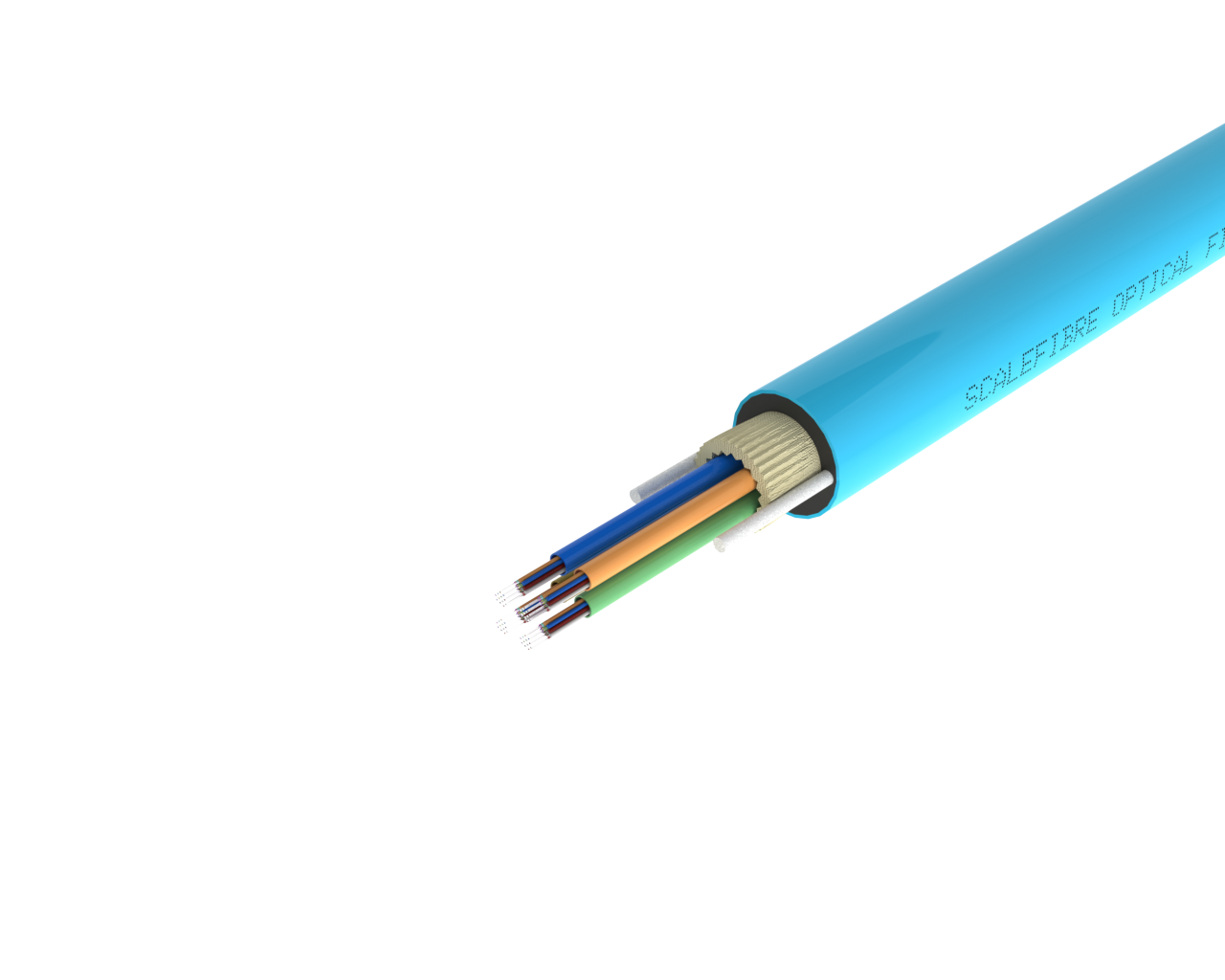

| القطر الخارجي، 48 أليافًا | 9.0 ملم |

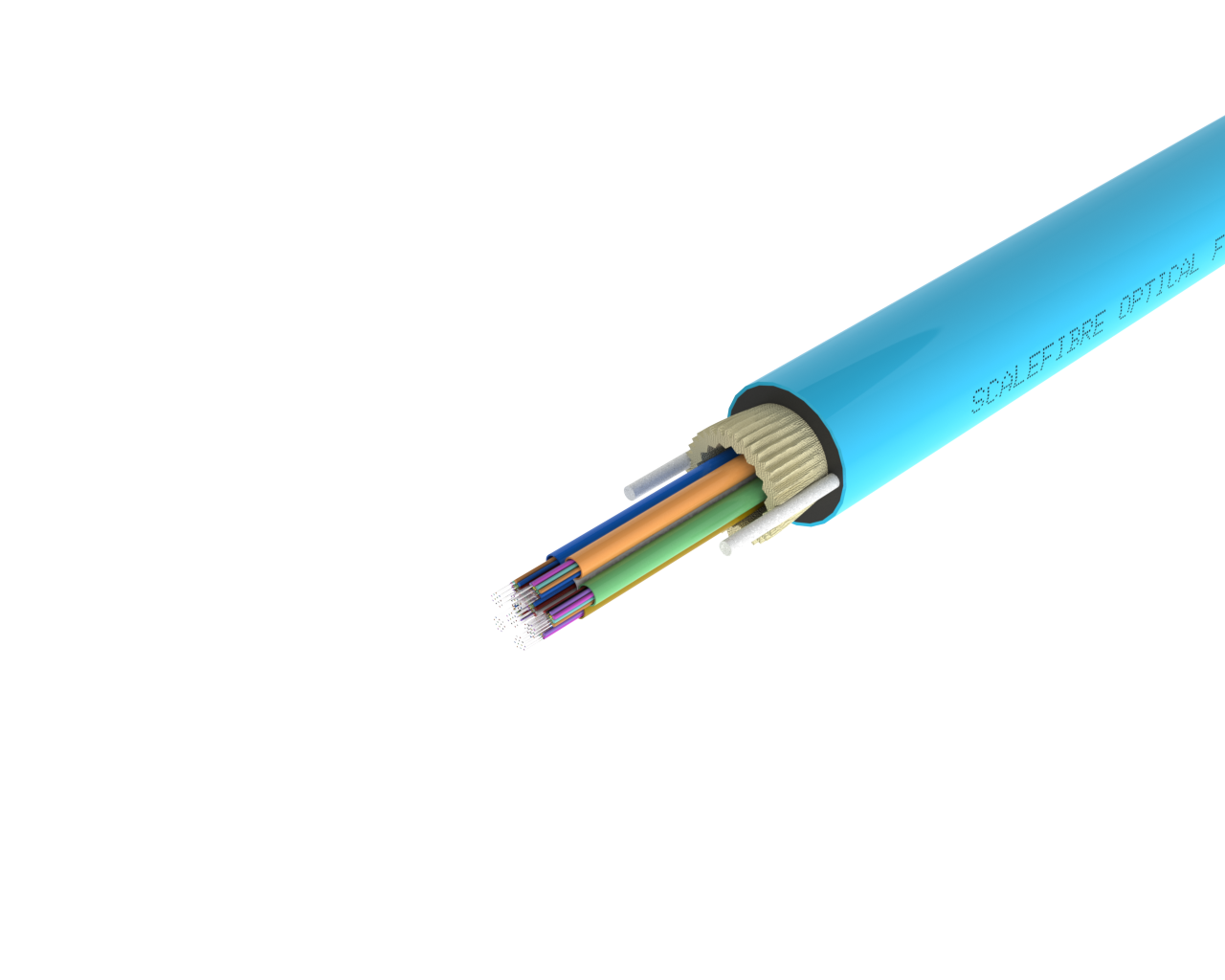

| القطر الخارجي، 72 أليافًا | 10.1 ملم |

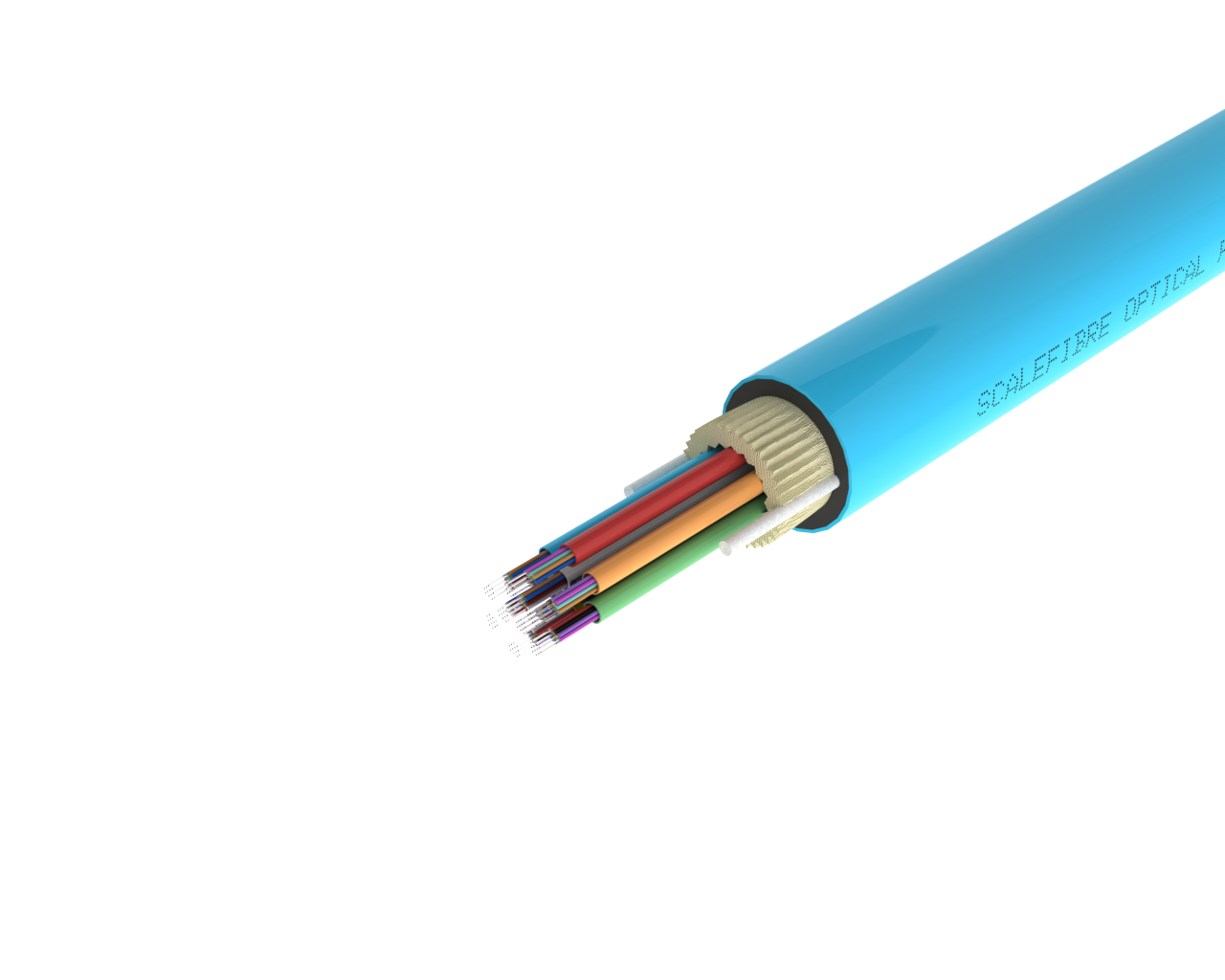

| القطر الخارجي، 96 أليافًا | 11.0 ملم |
| وزن | |
| 6 ألياف | 40 كجم/كم |
| 12 أليافًا | 41 كجم/كم |
| 24 أليافًا | 55 كجم/كم |
| 48 أليافًا | 60 كجم/كم |
| 72 أليافًا | 80 كجم/كم |
| 96 أليافًا | 90 كجم/كم |
| الخصائص الميكانيكية | |
| أقصى حمل شد (قصير المدى) | 0.8–1.8 كيلو نيوتن (≥ 2.0 × وزن الكابل) |
| مقاومة السحق | 2.5 كيلو نيوتن/10 سم |
| نصف قطر الانحناء | |
| 6 ألياف | 140 مم (التركيب) / 70 مم (ثابت) |
| 12 أليافًا | 140 مم (التركيب) / 70 مم (ثابت) |
| 24 أليافًا | 160 مم (التركيب) / 80 مم (ثابت) |
| 48 أليافًا | 180 مم (التركيب) / 90 مم (ثابت) |
| 72 أليافًا | 200 مم (التركيب) / 100 مم (ثابت) |
| 96 أليافًا | 220 مم (التركيب) / 110 مم (ثابت) |
| الخصائص البيئية | |
| درجة حرارة التثبيت | من -5 درجة مئوية إلى +45 درجة مئوية |
| درجة حرارة التشغيل | من -30 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | من -30 درجة مئوية إلى +70 درجة مئوية |
| امتثال | |
| المعايير | معايير الألياف الضوئية IEC 60794 وAS/CA S008 وITU-T |
| متوافق مع RoHS3 | نعم |
| الوضع الفردي، G.657.A1 | |
| سي-LTMC-S7-006-PN | كابل مايكرو أنبوبي فضفاض، 6 ألياف، وضع واحد (G.657.A1) |
| سي-LTMC-S7-012-PN | كابل مايكرو أنبوبي فضفاض، 12 ليفًا، وضع أحادي (G.657.A1) |
| سي-LTMC-S7-024-PN | كابل مايكرو أنبوبي فضفاض، 24 ليفًا، وضع أحادي (G.657.A1) |
| سي-LTMC-S7-048-PN | كابل مايكرو أنبوبي فضفاض، 48 ليفًا، وضع أحادي (G.657.A1) |
| سي-LTMC-S7-072-PN | كابل مايكرو أنبوبي فضفاض، 72 ليفًا، وضع أحادي (G.657.A1) |
| سي-LTMC-S7-096-PN | كابل مايكرو أنبوبي فضفاض، 96 ليفًا، وضع أحادي (G.657.A1) |
| الوضع الفردي، G.652.D | |
| سي-LTMC-S2-006-PN | كابل مايكرو أنبوبي فضفاض، 6 ألياف، وضع أحادي (G.652.D) |
| سي-LTMC-S2-012-PN | كابل مايكرو أنبوبي فضفاض، 12 ليفًا، وضع أحادي (G.652.D) |
| سي-LTMC-S2-024-PN | كابل ميكرو أنبوبي فضفاض، 24 ليفًا، وضع أحادي (G.652.D) |
| سي-LTMC-S2-048-PN | كابل ميكرو أنبوبي فضفاض، 48 ليفًا، وضع أحادي (G.652.D1) |
| سي-LTMC-S2-072-PN | كابل ميكرو أنبوبي فضفاض، 72 ليفًا، وضع أحادي (G.652.D) |
| C-LTMC-S2-096-PN | كابل مايكرو أنبوبي فضفاض، 96 ليفًا، وضع أحادي (G.652.D) |
| متعدد الأوضاع، OM3 | |
| سي-LTMC-M3-006-PN | كابل مايكرو أنبوبي فضفاض، 6 ألياف، وضع واحد (OM3) |
| سي-LTMC-M3-012-PN | كابل مايكرو أنبوبي فضفاض، 12 ليفًا، وضع أحادي (OM3) |
| سي-LTMC-M3-024-PN | كابل مايكرو أنبوبي فضفاض، 24 ليفًا، وضع أحادي (OM3) |
| سي-LTMC-M3-048-PN | كابل مايكرو أنبوبي فضفاض، 48 ليفًا، وضع أحادي (OM3) |
| سي-LTMC-M3-072-PN | كابل مايكرو أنبوبي فضفاض، 72 ليفًا، وضع أحادي (OM3) |
| سي-LTMC-M3-096-PN | كابل مايكرو أنبوبي فضفاض، 96 ليفًا، وضع أحادي (OM3) |
| متعدد الأوضاع، OM4 | |
| سي-LTMC-M4-006-PN | كابل مايكرو أنبوبي فضفاض، 6 ألياف، وضع واحد (OM4) |
| سي-LTMC-M4-012-PN | كابل مايكرو أنبوبي فضفاض، 12 ليفًا، وضع أحادي (OM4) |
| سي-LTMC-M4-024-PN | كابل مايكرو أنبوبي فضفاض، 24 ليفًا، وضع أحادي (OM4) |
| سي-LTMC-M4-048-PN | كابل مايكرو أنبوبي فضفاض، 48 ليفًا، وضع أحادي (OM4) |
| سي-LTMC-M4-072-PN | كابل مايكرو أنبوبي فضفاض، 72 ليفًا، وضع أحادي (OM4) |
| سي-LTMC-M4-096-PN | كابل مايكرو أنبوبي فضفاض، 96 ليفًا، وضع أحادي (OM4) |
