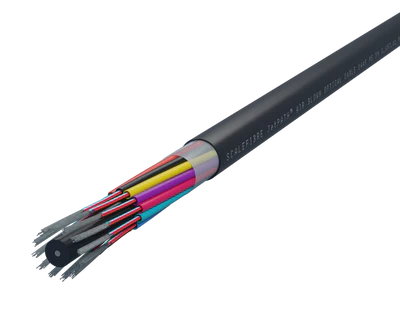

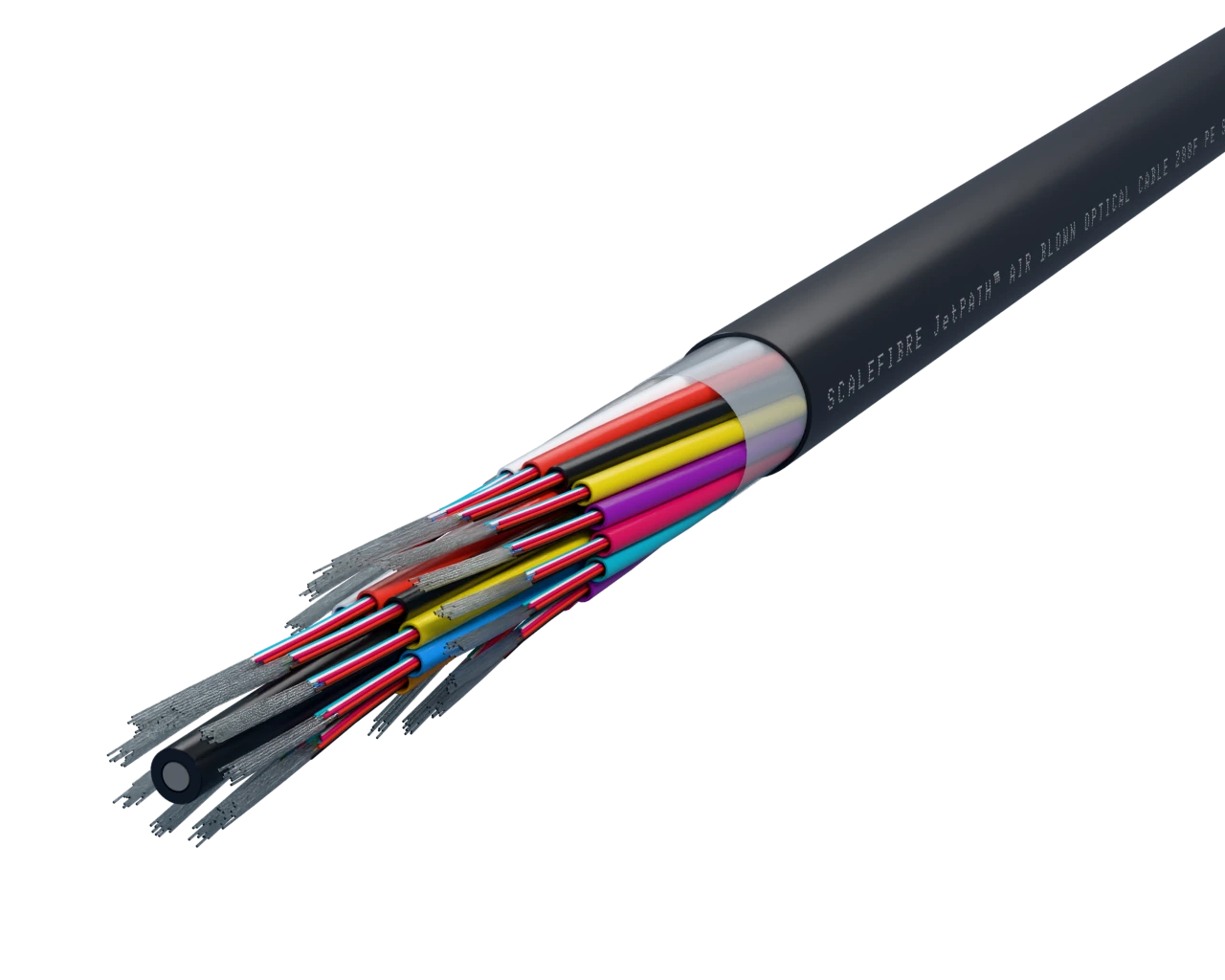

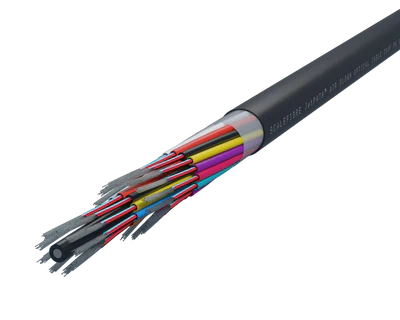

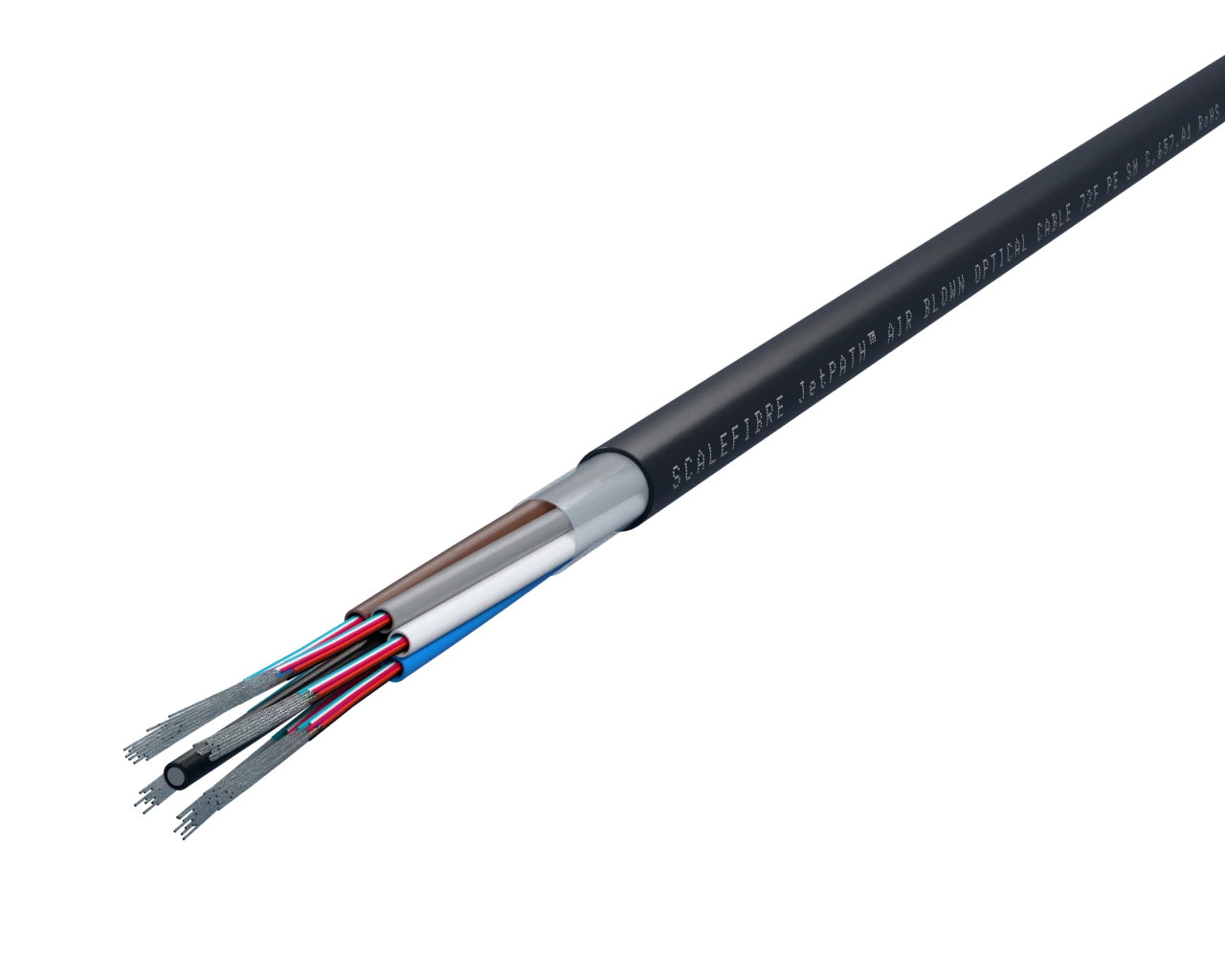

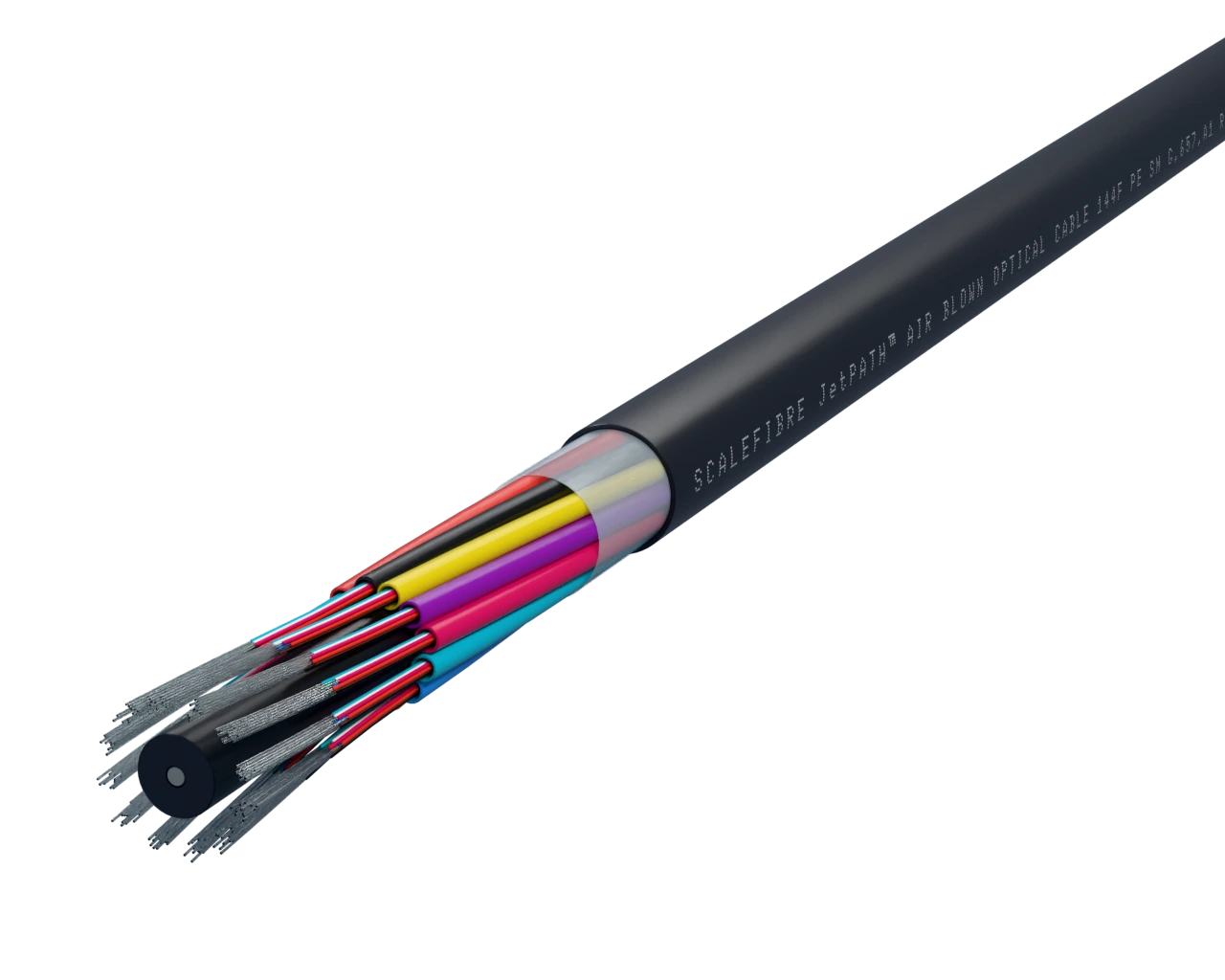

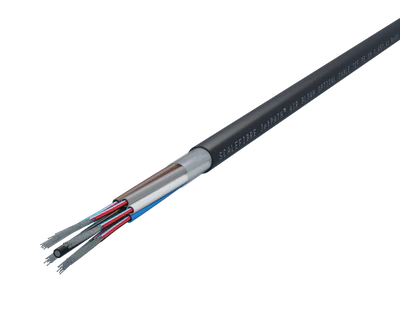

كابل ألياف بصرية أنبوبي سائب صغير JetPATH™ يُنفخ بالهواء

كابل ألياف بصرية أنبوبي سائب صغير JetPATH™ يُنفخ بالهواء (12-864F) مع غلاف PE، وعضو قوة FRP، ولب جاف بأنابيب StaticGEL™.
  • عدد الألياف من 12 إلى 864
  • أقطار مدمجة لتحقيق أقصى استفادة من الأنابيب
  • هيكل الأنابيب السائبة المجدولة لتركيب سريع ومرن بالنفخ أو السحب
  • عضو القوة المركزي FRP يضمن متانة الشد في عمليات السحب لمسافات طويلة
  • لب جاف مع أنابيب StaticGEL™ السائبة لمعالجة نظيفة وبفوضى قليلة
الفئة: ,
استفسر الآن
مشاركة:

مهندس للتفوق

يتم التوصيل بثقة

التوريد أصبح بسيطاً

جاهز للنشر السريع

جاهز للتوسع التشغيلي

الامتثال مضمون

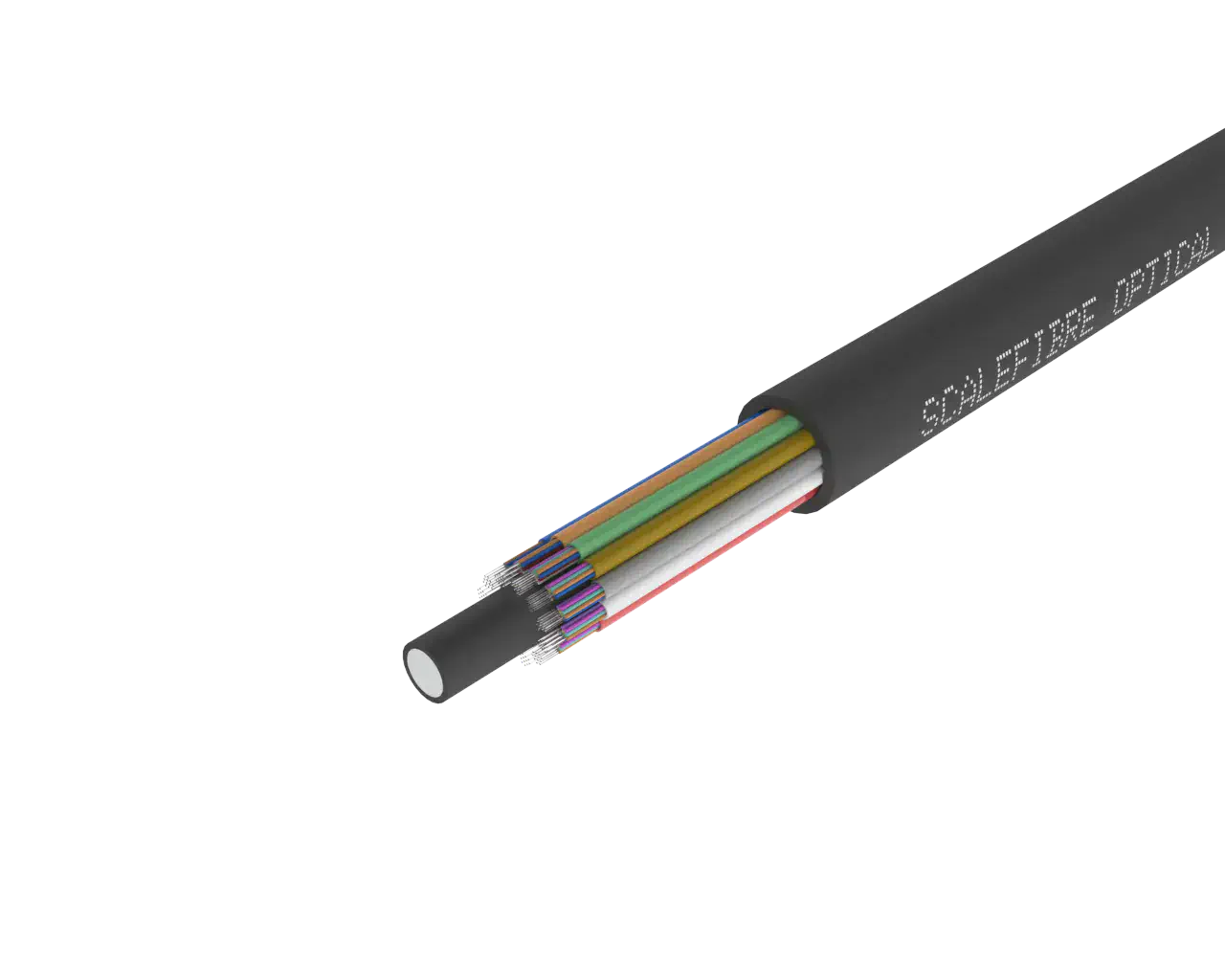

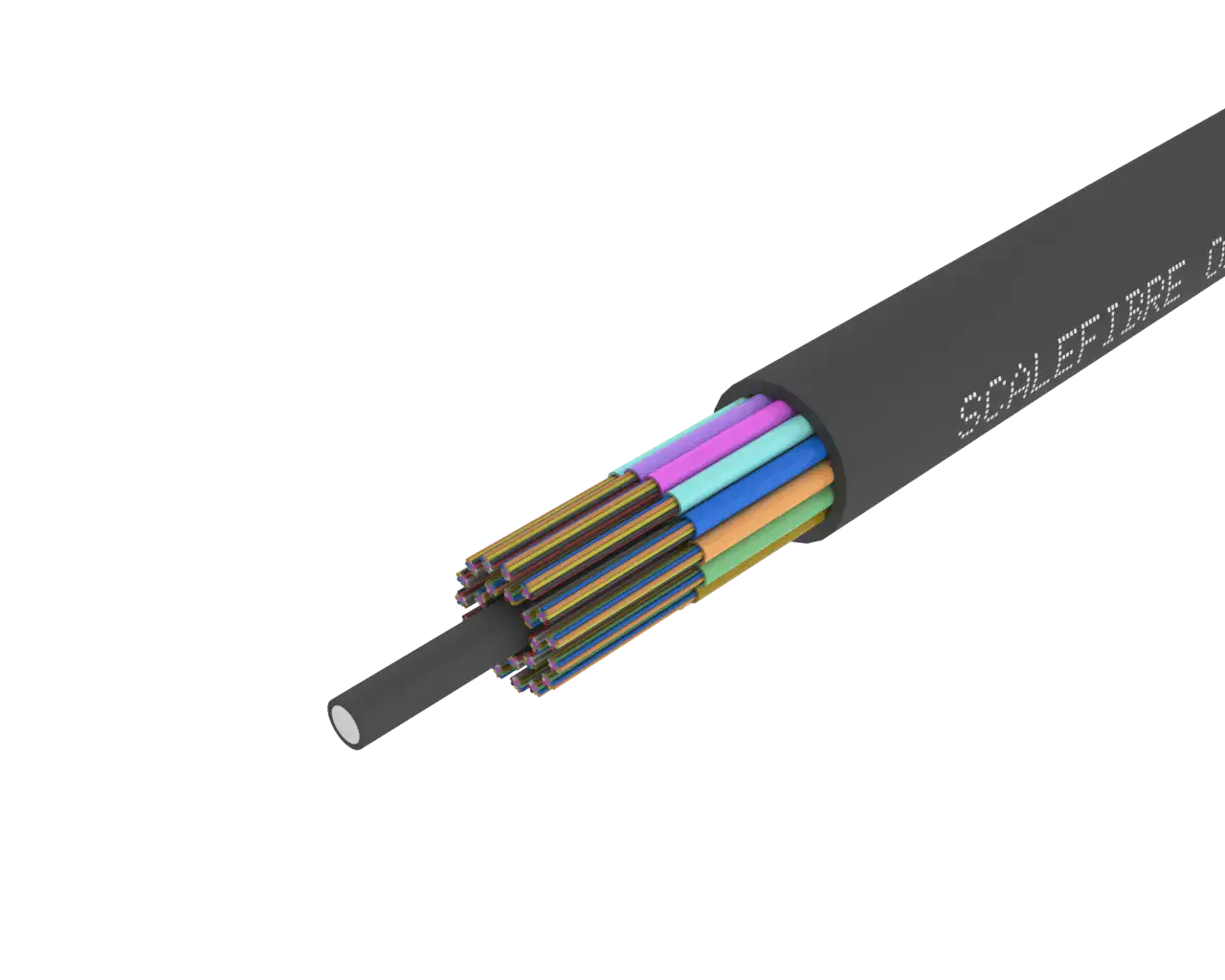

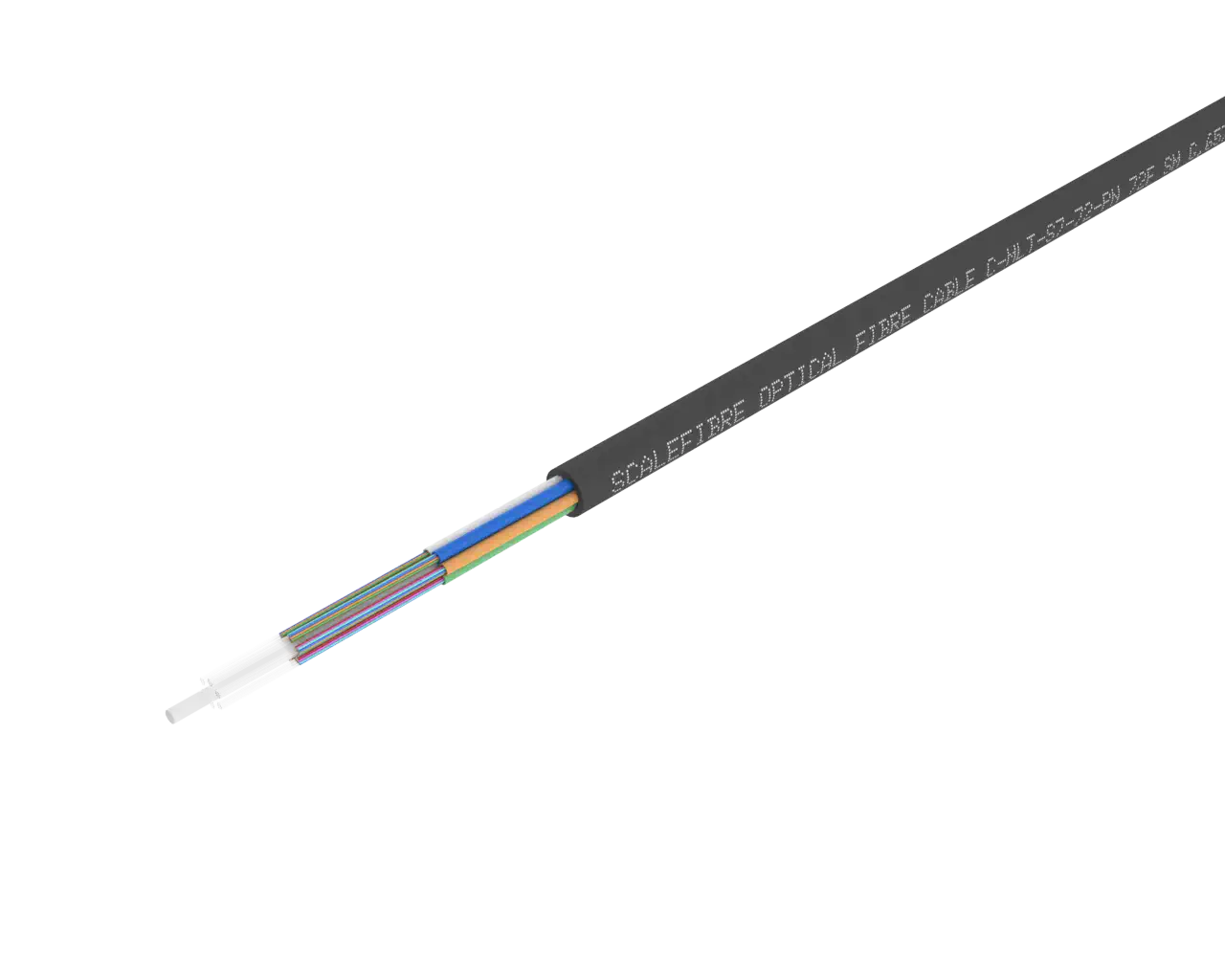

JetPATH™ هي عائلة كابلات الألياف الضوئية الأنبوبية المصغرة السائبة التي تُنفخ بالهواء من ScaleFibre، وهي مصممة لتكون مدمجة وسهلة التركيب السريع بالنفث أو بالهواء في بيئات الأنابيب المزدحمة والأنابيب الدقيقة. تتراوح أعداد الألياف من 12 إلى 864، وبأقطار صغيرة تصل إلى 6.3 مم لزيادة الاستفادة من الأنابيب. يضمن الغلاف الأسود المصنوع من البولي إيثيلين (PE) المتانة، بينما يوفر عضو القوة المركزي المصنوع من FRP متانة شد عالية للسحب لمسافات طويلة ولقطات النفخ الهوائي. يوفر اللب الجاف مع مركب منع تسرب الماء StaticGEL™ داخل الأنابيب معالجة نظيفة وبفوضى قليلة في الموقع.

يدعم JetPATH™ التركيب بالنفخ الهوائي أو النفث أو السحب أو التعويم عبر شبكات الـ hyperscale وشركات الاتصالات والمؤسسات والمرافق وشبكات الجامعات. متوفر بخيارات الألياف أحادية الوضع (G.657.A1 أو G.657.A2) ومتعددة الأوضاع (OM1 / OM3 / OM4 / OM5).

مُصمم لتشغيل العمود الفقري للأنابيب السائبة المصغرة الخارجية عبر عمليات نشر FTTP لدول مجلس التعاون الخليجي، مع هيكل مغلف بـ PE يدعم تركيبات الأنابيب المحفورة والأنابيب الدقيقة في مجموعة متنوعة من البيئات.
تفاصيل البناء
عدد الألياف12 إلى 864 ليفة
نوع الأليافأحادي الوضع G.657.A1
أحادي الوضع G.657.A2
متعدد الأوضاع OM1
متعدد الأوضاع OM3
متعدد الأوضاع OM4

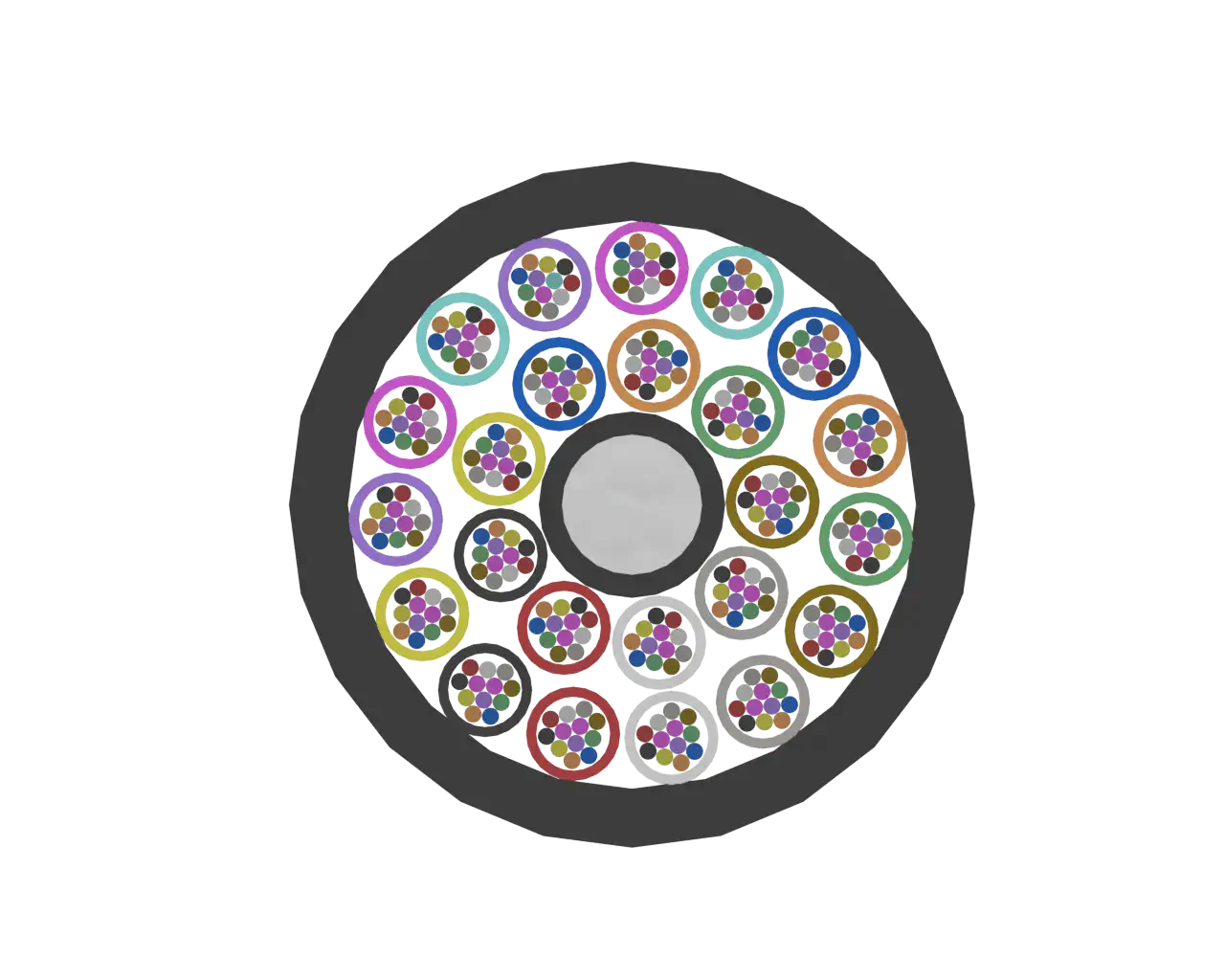

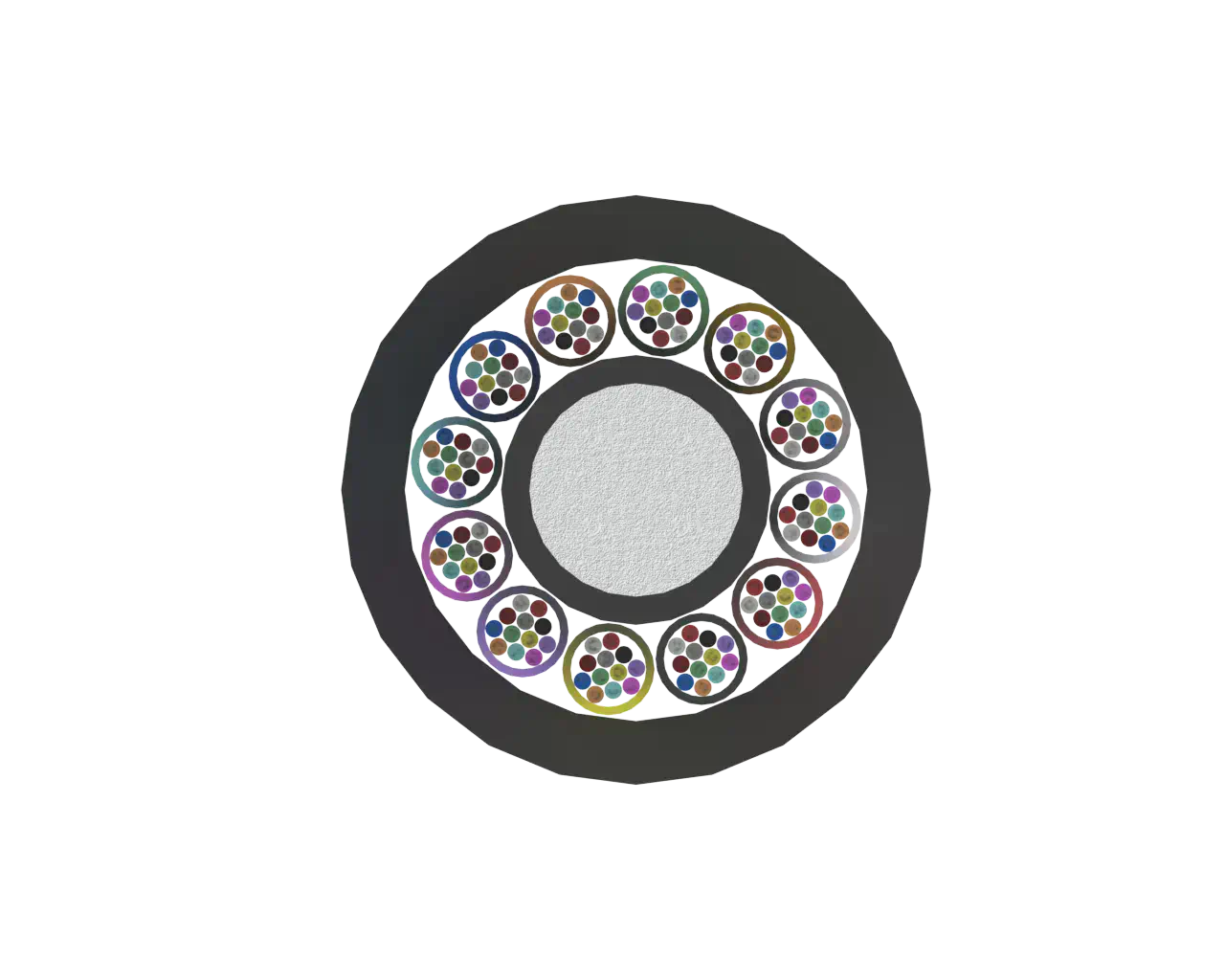

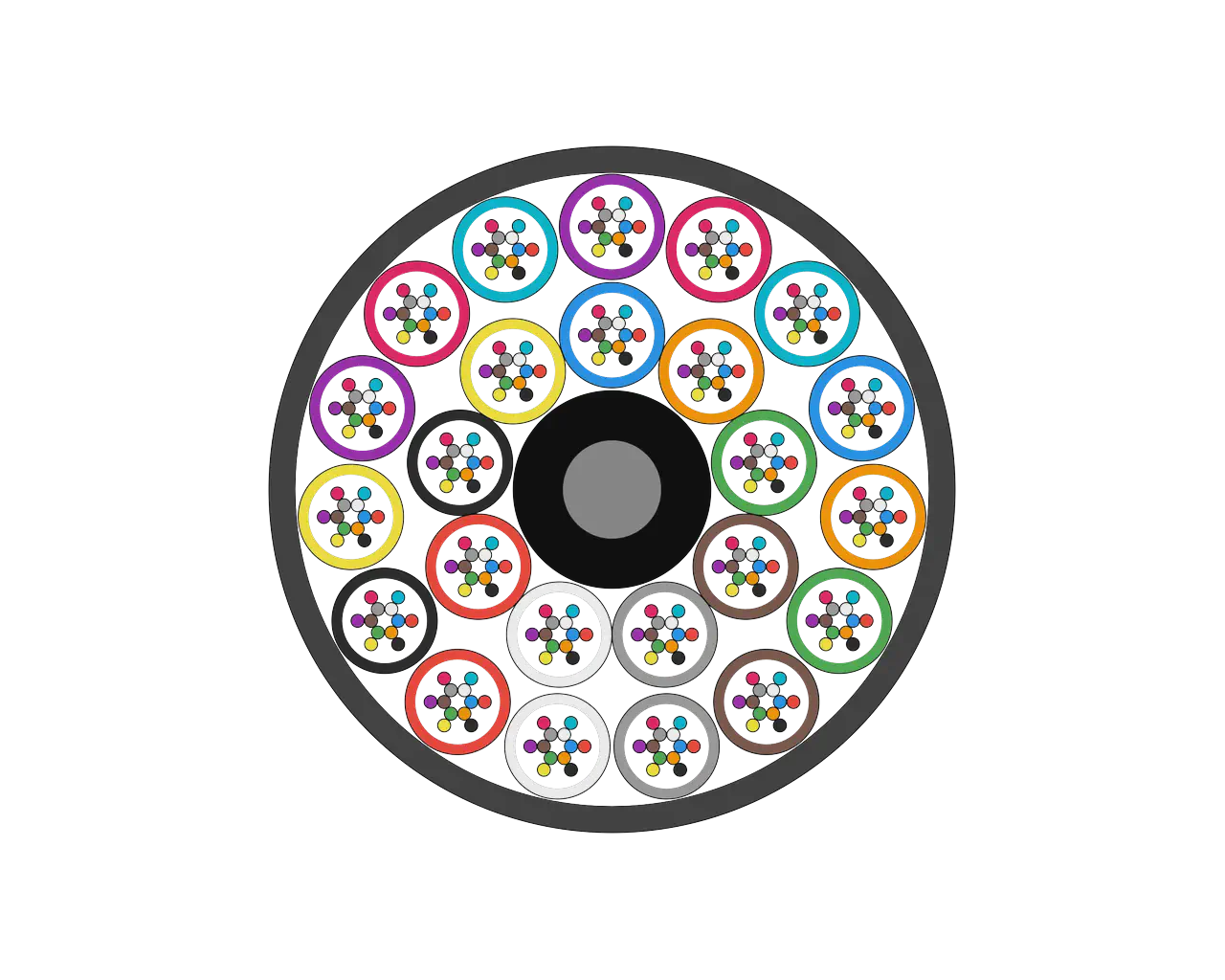

تكوين الأنابيبما يصل إلى 24 أنبوبًا سائبًا (12-36 ليفة لكل أنبوب حسب العدد)
تعبئة الأنابيبتقنية StaticGEL™ لمعالجة نظيفة وسريعة
منع تسرب الماء في اللبلب جاف بخيوط قابلة للانتفاخ بالماء حول العضو المركزي
عضو القوةقضيب FRP مركزي (عازل للكهرباء)
حبال التمزيقاثنان
الغلافبولي إيثيلين (PE)
أبعاد الكابل
القطر الخارجي12 ليفة: 6.3 مم
24 ليفة: 6.3 مم
48 ليفة: 6.3 ± 0.3 مم
72 ليفة: 6.3 ± 0.3 مم

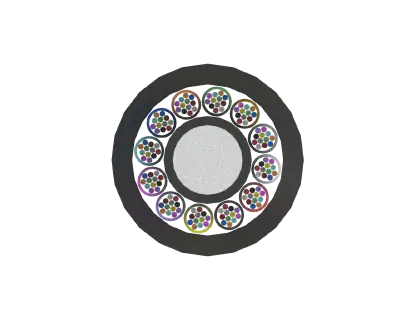

144 ليفة: 8.3 ± 0.3 مم

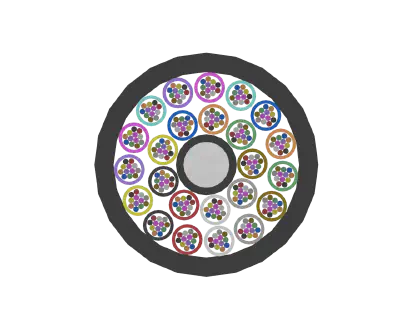

288 ليفة: 9.8 ± 0.3 مم
432 ليفة: 10.9 ± 0.3 مم
864 ليفة: 11.6 ± 0.3 مم
الوزن12 ليفة: 31 كجم/كم
24 ليفة: 31 كجم/كم
48 ليفة: 33 كجم/كم
72 ليفة: 33 كجم/كم
144 ليفة: 62 كجم/كم
288 ليفة: 82 كجم/كم
432 ليفة: 96 كجم/كم
864 ليفة: 110 كجم/كم
نصف قطر الانحناء
الحد الأدنى لنصف قطر الانحناء (التركيب)130 مم إلى 230 مم (حسب عدد الألياف)
الحد الأدنى لنصف قطر الانحناء (بدون حمل / ثابت)65 مم إلى 115 مم (حسب عدد الألياف)
الخصائص الميكانيكية
قوة الشد (على المدى القصير)1,000 N (12–144 ليفة) / 2,000 N (288–864 ليفة)
مقاومة السحق2,000 N/10 سم
البيئة
درجة حرارة التشغيل-10 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التركيب0 درجة مئوية إلى +50 درجة مئوية
درجة حرارة التخزين-20 درجة مئوية إلى +70 درجة مئوية
الامتثال
المعاييرIEC 60794; AS/CA S008; TIA-598-C; معايير الألياف الضوئية ITU-T
متوافق مع RoHS3نعم
أنابيب سائبة صغيرة أحادية الوضع (G.657.A1) – أعداد الألياف القياسية
رقم الجزءالوصف
C-MLT-S7-12-PJetPATH™ أنابيب سائبة صغيرة، 12 ليفة، أحادية الوضع (G.657.A1)، PE
C-MLT-S7-24-PJetPATH™ أنابيب سائبة صغيرة، 24 ليفة، أحادية الوضع (G.657.A1)، PE
C-MLT-S7-48-PJetPATH™ أنابيب سائبة صغيرة، 48 ليفة، أحادية الوضع (G.657.A1)، PE
C-MLT-S7-72-PJetPATH™ أنابيب سائبة صغيرة، 72 ليفة، أحادية الوضع (G.657.A1)، PE
C-MLT-S7-96-PJetPATH™ أنابيب سائبة صغيرة، 96 ليفة، أحادية الوضع (G.657.A1)، PE
C-MLT-S7-144-PJetPATH™ أنابيب سائبة صغيرة، 144 ليفة، أحادية الوضع (G.657.A1)، PE
C-MLT-S7-288-PJetPATH™ أنابيب سائبة صغيرة، 288 ليفة، أحادية الوضع (G.657.A1)، PE
C-MLT-S7-432-PJetPATH™ أنابيب سائبة صغيرة، 432 ليفة، أحادية الوضع (G.657.A1)، PE
C-MLT-S7-864-PJetPATH™ أنابيب سائبة صغيرة، 864 ليفة، أحادية الوضع (G.657.A1)، PE
أنابيب سائبة صغيرة أحادية الوضع (G.657.A2) – أعداد الألياف القياسية
رقم الجزءالوصف
C-MLT-S7A2-12-PJetPATH™ أنابيب سائبة صغيرة، 12 ليفة، أحادية الوضع (G.657.A2)، PE
C-MLT-S7A2-24-PJetPATH™ أنابيب سائبة صغيرة، 24 ليفة، أحادية الوضع (G.657.A2)، PE
C-MLT-S7A2-48-PJetPATH™ أنابيب سائبة صغيرة، 48 ليفة، أحادية الوضع (G.657.A2)، PE
C-MLT-S7A2-72-PJetPATH™ أنابيب سائبة صغيرة، 72 ليفة، أحادية الوضع (G.657.A2)، PE
C-MLT-S7A2-96-PJetPATH™ أنابيب سائبة صغيرة، 96 ليفة، أحادية الوضع (G.657.A2)، PE
C-MLT-S7A2-144-PJetPATH™ أنابيب سائبة صغيرة، 144 ليفة، أحادية الوضع (G.657.A2)، PE
C-MLT-S7A2-288-PJetPATH™ أنابيب سائبة صغيرة، 288 ليفة، أحادية الوضع (G.657.A2)، PE
C-MLT-S7A2-432-PJetPATH™ أنابيب سائبة صغيرة، 432 ليفة، أحادية الوضع (G.657.A2)، PE
C-MLT-S7A2-864-PJetPATH™ أنابيب سائبة صغيرة، 864 ليفة، أحادية الوضع (G.657.A2)، PE
أنابيب سائبة صغيرة متعددة الأوضاع (OM1) – أعداد الألياف القياسية
رقم الجزءالوصف
C-MLT-M1-12-PJetPATH™ أنابيب سائبة صغيرة، 12 ليفة، متعددة الأوضاع (OM1)، PE
C-MLT-M1-24-PJetPATH™ أنابيب سائبة صغيرة، 24 ليفة، متعددة الأوضاع (OM1)، PE
C-MLT-M1-48-PJetPATH™ أنابيب سائبة صغيرة، 48 ليفة، متعددة الأوضاع (OM1)، PE
C-MLT-M1-72-PJetPATH™ أنابيب سائبة صغيرة، 72 ليفة، متعددة الأوضاع (OM1)، PE
C-MLT-M1-96-PJetPATH™ أنابيب سائبة صغيرة، 96 ليفة، متعددة الأوضاع (OM1)، PE
C-MLT-M1-144-PJetPATH™ أنابيب سائبة صغيرة، 144 ليفة، متعددة الأوضاع (OM1)، PE
C-MLT-M1-288-PJetPATH™ أنابيب سائبة صغيرة، 288 ليفة، متعددة الأوضاع (OM1)، PE
C-MLT-M1-432-PJetPATH™ أنابيب سائبة صغيرة، 432 ليفة، متعددة الأوضاع (OM1)، PE
C-MLT-M1-864-PJetPATH™ أنابيب سائبة صغيرة، 864 ليفة، متعددة الأوضاع (OM1)، PE
أنابيب سائبة صغيرة متعددة الأوضاع (OM3) – أعداد الألياف القياسية
رقم الجزءالوصف
C-MLT-M3-12-PJetPATH™ أنابيب سائبة صغيرة، 12 ليفة، متعددة الأوضاع (OM3)، PE
C-MLT-M3-24-PJetPATH™ أنابيب سائبة صغيرة، 24 ليفة، متعددة الأوضاع (OM3)، PE
C-MLT-M3-48-PJetPATH™ أنابيب سائبة صغيرة، 48 ليفة، متعددة الأوضاع (OM3)، PE
C-MLT-M3-72-PJetPATH™ أنابيب سائبة صغيرة، 72 ليفة، متعددة الأوضاع (OM3)، PE
C-MLT-M3-96-PJetPATH™ أنابيب سائبة صغيرة، 96 ليفة، متعددة الأوضاع (OM3)، PE
C-MLT-M3-144-PJetPATH™ أنابيب سائبة صغيرة، 144 ليفة، متعددة الأوضاع (OM3)، PE
C-MLT-M3-288-PJetPATH™ أنابيب سائبة صغيرة، 288 ليفة، متعددة الأوضاع (OM3)، PE
C-MLT-M3-432-PJetPATH™ أنابيب سائبة صغيرة، 432 ليفة، متعددة الأوضاع (OM3)، PE
C-MLT-M3-864-PJetPATH™ أنابيب سائبة صغيرة، 864 ليفة، متعددة الأوضاع (OM3)، PE
أنابيب سائبة صغيرة متعددة الأوضاع (OM4) – أعداد الألياف القياسية
رقم الجزءالوصف
C-MLT-M4-12-PJetPATH™ أنابيب سائبة صغيرة، 12 ليفة، متعددة الأوضاع (OM4)، PE
C-MLT-M4-24-PJetPATH™ أنابيب سائبة صغيرة، 24 ليفة، متعددة الأوضاع (OM4)، PE
C-MLT-M4-48-PJetPATH™ أنابيب سائبة صغيرة، 48 ليفة، متعددة الأوضاع (OM4)، PE
C-MLT-M4-72-PJetPATH™ أنابيب سائبة صغيرة، 72 ليفة، متعددة الأوضاع (OM4)، PE
C-MLT-M4-96-PJetPATH™ أنابيب سائبة صغيرة، 96 ليفة، متعددة الأوضاع (OM4)، PE
C-MLT-M4-144-PJetPATH™ أنابيب سائبة صغيرة، 144 ليفة، متعددة الأوضاع (OM4)، PE
C-MLT-M4-288-PJetPATH™ أنابيب سائبة صغيرة، 288 ليفة، متعددة الأوضاع (OM4)، PE
C-MLT-M4-432-PJetPATH™ أنابيب سائبة صغيرة، 432 ليفة، متعددة الأوضاع (OM4)، PE
C-MLT-M4-864-PJetPATH™ أنابيب سائبة صغيرة، 864 ليفة، متعددة الأوضاع (OM4)، PE
