إنفوجرافيك

سلامة الواجهة البصرية: تنظيف متقدم لشبكات النطاق فائق التوسع

كيف يعالج ScaleFibre ClickPRO™ تدهور إشارة 400G/800G من خلال الهندسة الميكانيكية الذكية.

مع انتقال سرعات الإرسال من 10G نحو 1.6T، وصل تحمل التلوث المادي إلى ما يقارب الصفر. يظل التلوث السبب الرئيسي لـ 85% من انقطاعات الشبكة. يمثل ScaleFibre ClickPRO™ تقدمًا كبيرًا في المعالجة الميكانيكية، حيث يجمع بين أكثر من 800 دورة تنظيف وتقنية مجربة لضمان سلامة موصلات الألياف البصرية. يوفر ClickPRO™ اتصال “المرة الأولى الصحيحة” الضروري لأعباء عمل الذكاء الاصطناعي الحديثة وبنى الشبكات فائقة النطاق.

آلية تنظيف الألياف البصرية بنمط النقر

1
التفعيل

ضغط بلمسة واحدة يشغل نظام التروس الداخلي المزود بنابض.

2
التقدم

يتم تمرير جزء جديد من خيط التنظيف عالي النقاء عبر الطرف.

3
المسح والدوران

يدور الطرف لرفع واحتجاز الزيوت والجزيئات في النسيج.

4
السحب

يعيد نظام الزنبرك ضبط نفسه، ويسحب الطرف للخلف ويعد قسمًا جديدًا من الشريط للدورة التالية.

لماذا تفشل الشبكات

الغالبية العظمى من انقطاعات الاتصال البصري تنشأ عند الواجهة المادية.

مناطق فحص IEC

نظافة الألياف مهمة عبر جميع مناطق الفيرول الأربعة الحرجة المحددة بواسطة IEC 61300-3-35.

لا تسامح مطلقًا

المنطقة A: القلب

حاسمة

منطقة 0-25 ميكرومتر حيث يتركز الضوء. لا يُسمح بأي عيوب.

  • حاسمة لشبكات 400G/800G
  • لا يُسمح بالخدوش
  • المسار الأساسي للبيانات

المنطقة B: الكساء

تأثير عالي

منطقة 25-110 ميكرومتر. التلوث هنا يسبب تسرب الإشارة.

  • يحيط بمسار الضوء
  • ضعف محتمل للإشارة
  • خطر الهجرة إلى القلب

المنطقة C: المادة اللاصقة

تأثير منخفض

حلقة إيبوكسي 110-130 ميكرومتر. يمكن أن ينتقل الحطام هنا إلى الداخل أثناء التوصيل.

  • يربط الليف بالفيرول
  • يحتجز الحطام السائب
  • نظّف قبل كل فحص

المنطقة D: التلامس

ميكانيكية

المنطقة الخارجية 130-250 ميكرومتر. الحطام هنا يخلق فجوات هوائية بين قلوب الألياف.

  • يضمن التلامس المادي
  • يؤثر على فقدان العودة (ORL)
  • يمنع عدم محاذاة القلب

مقاييس الهندسة الدقيقة

تم تصميم ClickPRO™ لتجاوز معايير IEC 61300-3-35، مما يضمن خلو المناطق الحساسة من العيوب.

800+

دورات التنظيف

180°

دوران الطرف

0μm

العيوب المسموح بها (المنطقة A)

≤50%

الوقت الموفر (مقابل اليدوي)
Product Image
الحل المميز

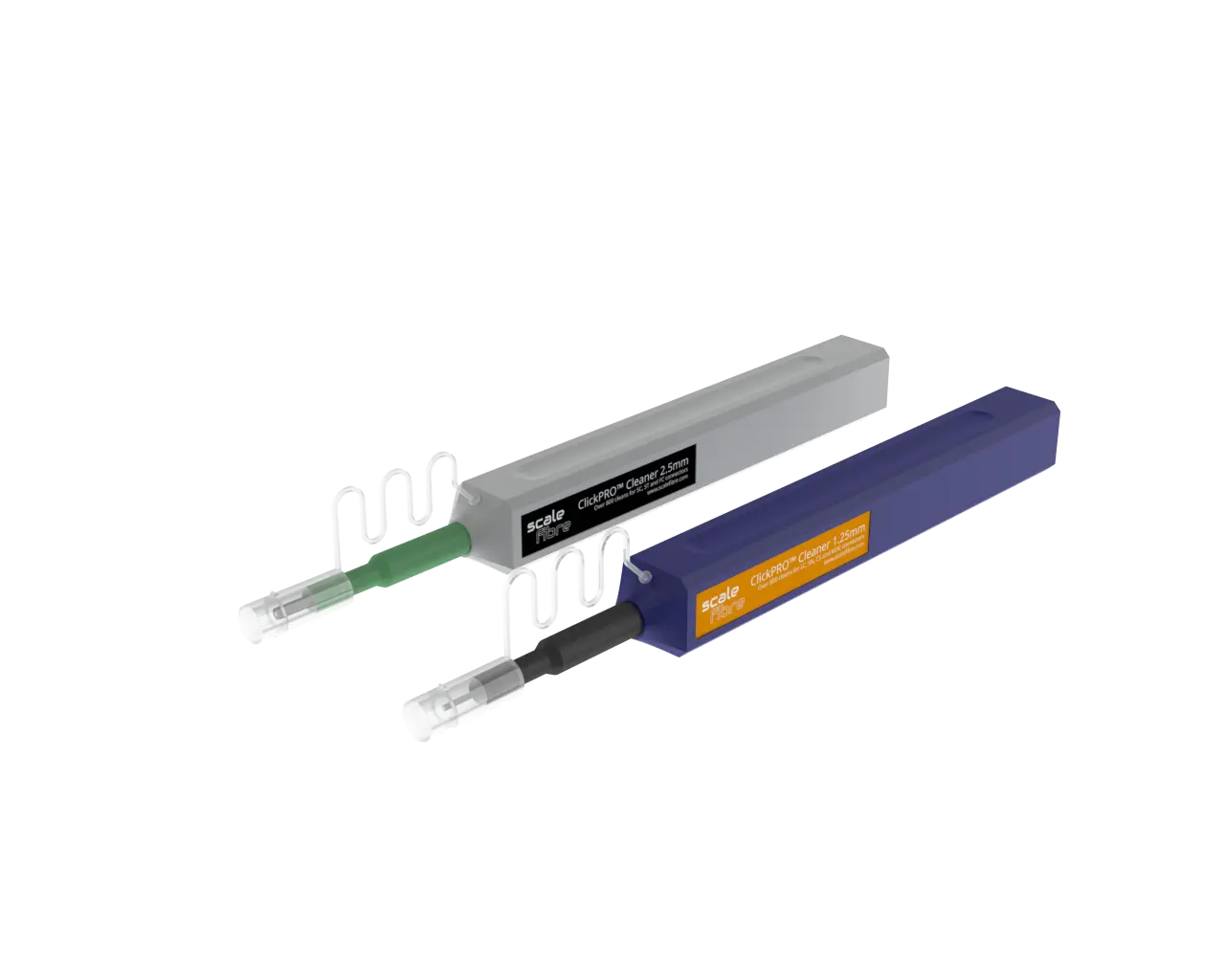

منظف الألياف المفردة ClickPRO™

منظف ألياف بصرية من نوع الدفع لموصلات SC وLC

عرض تفاصيل المنتج

أدوات التنظيف التقليدية

  • ✕
    مناديل يدوية: خطر كبير للتلوث المتبادل وإرهاق المستخدم.
  • ✕
    تراكم الشحنات الساكنة: المسح الجاف يخلق ‘مغناطيسًا للغبار’ عبر الشحن الكهربائي الاحتكاكي.
  • ✕
    قدرة محدودة: الأدوات القياسية توفر 500-750 دورة تنظيف فقط.
  • ✕
    أغطية منفصلة: خطر كبير لفقدان الملحقات التوجيهية في الميدان.

ScaleFibre ClickPRO™

  • ✓
    دوران مزدوج المفعول: المسح الدوراني الميكانيكي يضمن احتجاز الملوثات.
  • ✓
    هيكل مضاد للكهرباء الساكنة: يزيل الشحنة لمنع إعادة التلوث بعد التنظيف.
  • ✓
    رائد في الصناعة: يضمن أكثر من 800 عملية تنظيف لتحقيق أقصى عائد على الاستثمار.
  • ✓
    تصميم مدمج: الغطاء غير القابل للفقد يبقى متصلاً لتبديل حاجز التوصيل السريع.

تطبيقات عملية

مراكز البيانات فائقة النطاق
مراكز البيانات فائقة النطاق

الحفاظ على آلاف التوصيلات في مجموعات الذكاء الاصطناعي بتنظيف سريع وقابل للتكرار.

الاتصالات
الاتصالات

توحيد بروتوكولات التنظيف للقضاء على 85-90% من الانقطاعات الناتجة عن الواجهات الملوثة.

الشركات
الشركات

ضمان اتصال عالي الأداء للبنية التحتية الحيوية للأعمال.

الأسئلة الشائعة التقنية

+ هل يمكن لموصل متسخ أن يسبب ضررًا ماديًا دائمًا للأجهزة؟
نعم. في أجهزة الإرسال والاستقبال عالية الطاقة، مثل أنظمة DWDM أو مضخمات Raman، يمكن أن تؤدي كثافة الطاقة البصرية العالية إلى إثارة حرارية للملوثات. يتسبب هذا في ذوبان الحطام في الوجه النهائي للسيليكا، مما ‘يلحم’ الأوساخ في الزجاج. هذه الحفر والخدوش دائمة ولا يمكن إصلاحها، مما يتطلب استبدال الموصل بالكامل. مع المكونات البصرية الأخرى، يمكن للأوساخ أو الملوثات أن تخلق شقوقًا أو حفرًا في الوجه النهائي، مما يؤدي إلى زيادات دائمة في الفقد. تعرف على المزيد حول التأثير الواقعي لهندسة الفيرول.
+ ما هي المتطلبات المحددة لامتثال المنطقة A (القلب)؟
وفقًا لمعيار IEC 61300-3-35، فإن المنطقة A (0-25 ميكرومتر للوضع الأحادي) لديها سياسة عدم تسامح مطلق. لا يُسمح بأي خدوش أو عيوب بأي حجم، حيث يمكن أن يسبب جسيم بحجم 1 ميكرومتر فقدان إدخال كارثي وانعكاسًا خلفيًا في أنظمة 400G و 800G. للحصول على تفاصيل شاملة لمعايير الأداء، راجع دليلنا حول درجات ألياف IEC A و B و C.
+ لماذا لا يُنصح باستخدام كحول الأيزوبروبيل (IPA) لتنظيف الألياف عالية السرعة؟
كحول الأيزوبروبيل مادة استرطابية تسحب الرطوبة من الهواء، وغالبًا ما تترك ‘هالات’ أو خطوط مياه على الفيرول. تعمل هذه البقايا كمادة لاصقة للغبار ويمكن أن تؤدي إلى تدهور أداء الإشارة. مطلوب مذيبات خاصة سريعة التبخر من الدرجة البصرية لتسلسل تنظيف ‘رطب-جاف’ مناسب.
+ ما هو خطر الفجوة الهوائية الناتجة عن الحطام في المنطقة D (منطقة التلامس)؟
إذا وجدت جزيئات كبيرة في منطقة التلامس (130-250 ميكرومتر)، فإنها تمنع قلبي الليفين من التلامس المادي. هذا يخلق فجوة هوائية تدمر أداء فقدان العودة (ORL)، مما يؤدي إلى مستويات عالية من الانعكاس الخلفي التي يمكن أن تعمي أجهزة الإرسال والاستقبال الحساسة عالية السرعة. هذا عامل حاسم.
+ لماذا يعتبر الدوران المزدوج أفضل من المسح الخطي؟
المسح الخطي غالبًا ما يلطخ الزيوت أو يدفع الحطام نحو مركز الألياف. يستخدم منظف الألياف المفردة ClickPRO™ الدوران لرفع الملوثات واحتجازها داخل نسيج خيط التنظيف، مما يضمن إزالة الحطام من سطح الفيرول بدلاً من إعادة توزيعه عبر القلب.
+ كيف أقوم بتنظيف موصلات MPO أو MTP® متعددة الألياف؟
تم تصميم منظف الألياف المفردة ClickPRO™ لفيرولات LC و SC. تتطلب مصفوفات الألياف المتعددة منظف ClickPRO™ MPO، الذي يستخدم خيط تنظيف عريض لتنظيف الفيرول المستطيل بالكامل ذي 12 أو 24 ليفًا الموجود في كابلات MPO الرئيسية. يتميز برأس غائر يسمح بتنظيف الموصلات ذات الدبابيس (الذكور) والخالية من الدبابيس (الإناث) دون إتلاف دبابيس المحاذاة.
+ كيف يعمل الغطاء الموجه المدمج على تحسين الكفاءة التشغيلية؟
في البيئات عالية الكثافة، يعد فقدان أغطية الغبار السائبة سببًا رئيسيًا لوقت توقف الفنيين. يبقى الغطاء القلاب المدمج في ClickPRO™ متصلاً بالأداة، مما يتيح انتقالًا سلسًا بين تنظيف الكابلات الانتقالية ومنافذ حواجز التوصيل في ثوانٍ، مما يقلل من إجمالي وقت تنظيف الرف بنسبة تصل إلى 50%.
+ متى يجب الانتقال من التنظيف الجاف إلى منهجية رطب-جاف؟
التنظيف الجاف فعال لـ 90% من الغبار البيئي. ومع ذلك، للملوثات ‘العنيدة’ مثل زيوت الجلد، المستحضرات، أو بقايا الملح، فإن منهجية رطب-جاف ضرورية. ضع كمية صغيرة من المذيب البصري على الطرف؛ ثم يستخدم الدوران الميكانيكي السائل لإذابة الرابطة قبل أن يجف الشريط الخلفي السطح.
+ ماذا لو لم يتمكن ClickPRO™ من إزالة التلوث؟
بعض الملوثات يصعب إزالتها. قد يكون من المفيد استخدام سائل تنظيف الألياف البصرية مع منديل مستقل مثل مناديل التنظيف WipePRO. يمكن أن يسمح ذلك بتنظيف عميق وشامل. قد يكون الفيرول أيضًا تالفًا بشكل دائم، ولا يمكن تنظيف هذا التلف.
+ ما هو عائد الاستثمار (ROI) لاستخدام أداة بأكثر من 800 دورة تنظيف؟
في عمليات النشر فائقة النطاق التي تشمل آلاف المنافذ، تقلل الأداة التي توفر أكثر من 800 عملية تنظيف العبء اللوجستي لاستبدال الأداة والنفايات البيئية بنسبة 37% تقريبًا مقارنة بالموديلات القياسية التي توفر 500 عملية تنظيف.
+ كيف تضمن ردود فعل 'النقر' موثوقية الشبكة؟
توفر ‘النقرة’ الميكانيكية تأكيدًا سمعيًا وملموسًا على اكتمال دورة الدوران وتقدم الشريط بالكامل. هذا يضمن الاتساق عبر قوة عاملة كبيرة، ويمنع التنظيف غير المكتمل بغض النظر عن إرهاق المشغل.

حسّن طبقتك المادية

قم بالترقية إلى ScaleFibre ClickPRO™ لأداء شبكة خالٍ من العيوب.

شاهد سلسلة ClickPRO™

اكتشف كيف يمكنك الحفاظ على نظافة شبكتك بسهولة.
